5 ИНСТАЛЛЯЦИЯ
5.1 Распаковка
Аккуратно вскройте коробку и в первую очередь
изучите PLM и прилагаемые аксессуары на предмет
повреждений. Для того, чтобы покупатель получил
продукт в идеальном состоянии, перед отправкой он
был тщательно проверен. Если вы обнаружили какие-
либо
повреждения,
то
оповестите
об
этом
транспортную компанию. Подать требование в
транспортную компанию или ее страховщику на
возмещение ущерба, произошедшего во время
перевозки, может только грузополучатель. Сохраните
коробку и упаковочные материалы для исследования
ее транспортной компанией.
Помимо PLM, в коробке должны находится
следующие дополнения:
¾
Руководство по настройке сети PLM
¾
Сетевой шнур
¾
Одна пара скоб для крепления задней части
PLM к рек-стойке
¾
Набор крепежа для скоб
¾
CD-диск, содержащий:
o
Руководство по Быстрому Старту и Справочное
Руководство
o
ПО Dolby Lake Controller PLM Edition
o
Руководство по эксплуатации PLM
o
Руководство пользователя Dolby Lake Controller
o
Руководство пользователя Dolby Lake Controller
(дополнение для PLM Edition)
Мы
рекомендуем
вам
сохранить
коробку
и
упаковочные материалы для перевозки PLM.
5.2 Закрепление
Охлаждение PLM осуществляется
«сквозным»
способом – воздух входит в отверстия на лицевой
панели и выходит через заднюю панель. Поэтому при
установке PLM в рек-стойку обратите внимание на то,
чтобы ничего не мешало свободному движению
воздуха.
Обратите внимание, что всегда необходимо оставлять
достаточно пространства в рек-стойке позади PLM
для свободного выхода теплого воздуха (см. раздел
5.4), а также для разъемов и кабелей: должно быть
достаточно
пространства
для
того,
чтобы
подсоединить разъем и оставить плавный перегиб
кабеля. В частности, сетевой шнур и его разъем
PowerCon требуют по меньшей мере 12 см
свободного пространства позади PLM.
PLM не имеет верхних и нижних вентиляционных
отверстий,
поэтому
допустимо
устанавливать
несколько PLM вплотную «в стек» – один над другим.
Однако, желательно оставлять расстояние 1U между
приборами, чтобы был хороший доступ к коммутации
задней панели.
5.3 Крепление задней части
В комплект поставки PLM также входят две скобы и
два набора крепежа (рис. 5-1). Мы рекомендуем вам
использовать их всякий раз, когда это возможно.
Скобы должны крепиться к задним рековым панелям,
как показано на рис. 5-2 и 5-3.
Обратите внимание, что путем взаимной замены скоб
можно устанавливать их как в передней, так и в
задней части рек-стойки. Выбор точки закрепления
упоров в каждом конкретном случае определяется
глубиной рек-стойки.

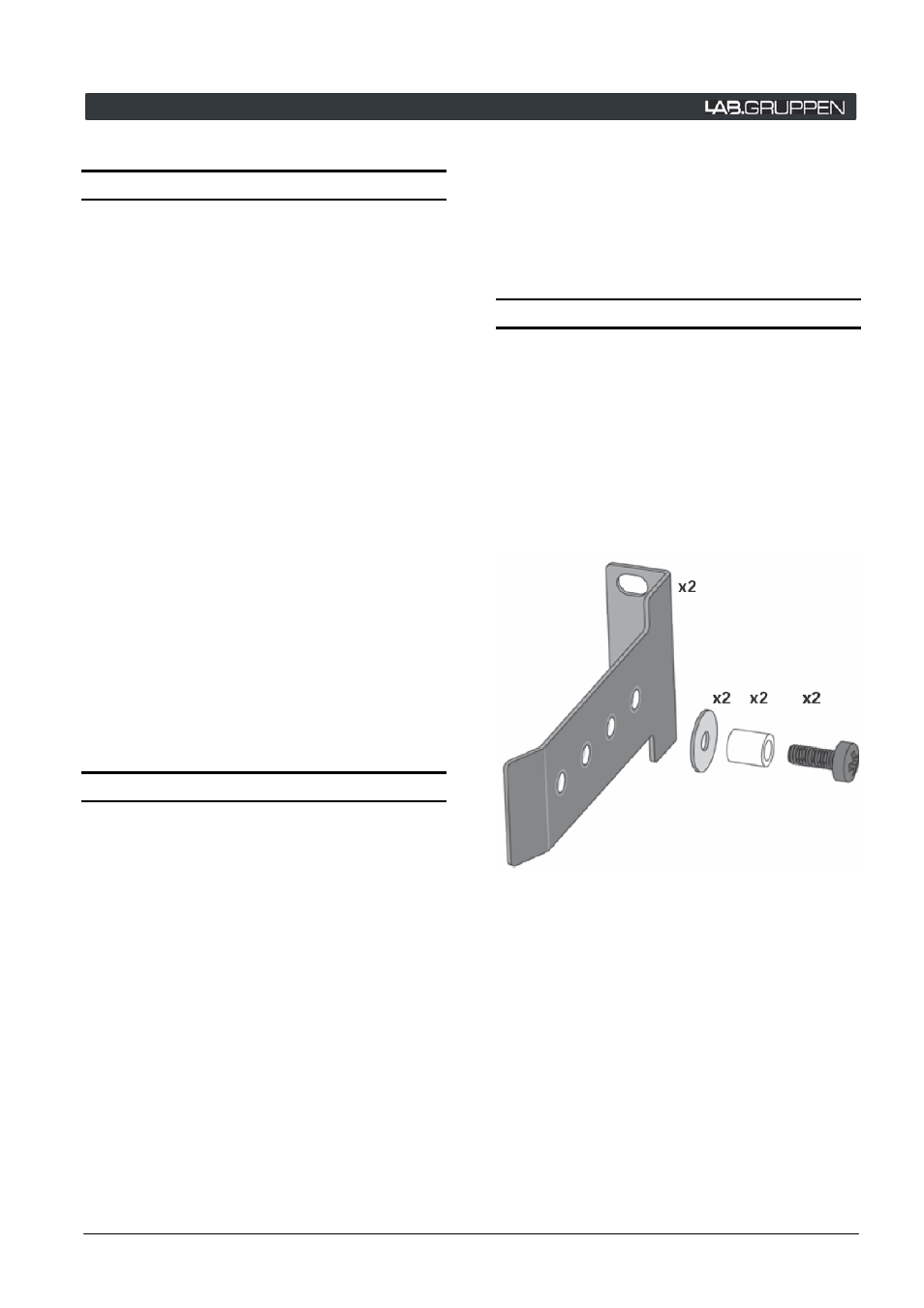

Рис. 5-1
Возможны два способа закрепления. Следует
отметить, что первый способ дает дополнительную
защиту от снятия со стойки прибора посторонними.
