ЭКСПЛУАТАЦИЯ И ПРОИЗВОДИТЕЛЬНОСТЬ 7
Измерение мощности проводились в «реальных»
условиях с длительностью замера 25 мсек при полной
мощности с периодом 400 мсек. Между всплесками
применялся меньший уровень сигнала, из условия
чтобы непрерывная средняя мощность составляла 1/8
от номинальной.
В реальной жизни, если некоторые каналы производят
меньше, чем их максимально допустимая мощность,
то энергия, оставшаяся в блоке питания, позволяет
другим каналам производить больше мощности.
Вышеприведенный график показывает отношение
пикового напряжения выхода от времени, при этом на
усилитель подавался непрерывный синусоидный
сигнал.
Если на все четыре канала подается один и тот же
сигнал при одинаковой нагрузке (красная линия), то
напряжение питания (прерывистая красная линия)
будет падать быстрее, чем в случае, если два канала
производят «максимальную мощность» (синяя линия),
а два других – половину мощности (оранжевая линия).
Это
называется «Асимметричная нагрузка».
Поведение напряжения питания в этом случае
отображает пунктирная синяя линия.
7.3 Системы защиты усилителя и
нагрузки
PLM оснащен целым набором усовершенствованных
схем
защиты. Если какие-либо условия
функционирования системы становятся предельными,
то одна из этих схем активируется, при этом
индикатор одной из «мягких» клавиш 5-8 загорается, а
на дисплее выводится соответствующее сообщение.
Также уведомления о срабатывании систем защиты
отображаются в программе Dolby Lake Controller PLM
Edition сохраняются в ее системных log-файлах.
7.3.1 Лимитер ISVPL
ISVPL – это высококачественный ограничитель
напряжения. Его основная задача состоит в том,
чтобы напряжение на выходе никогда не превышало
установленного порогового уровня. Он работает на
основе двух фундаментальных принципов:
¾ Сигнал слегка задерживается для того, чтобы
ISVPL мог «заглянуть вперед» и успеть
эффективно понизить напряжение, значение
которого
превысило порог. Это дает
абсолютную защиту от «пробоев»
напряжения на выходе.
¾ Предсказывается амплитуда выходного
сигнала между цифровыми семплами. Это
позволяет ISVPL срабатывать
при
аналоговых пиках на выходе.
Нижеприведенная таблица отражает абсолютное
значение максимальной мощности, которую может
производить один канал PLM при заданных значениях
сопротивления и настроек ISVPL.

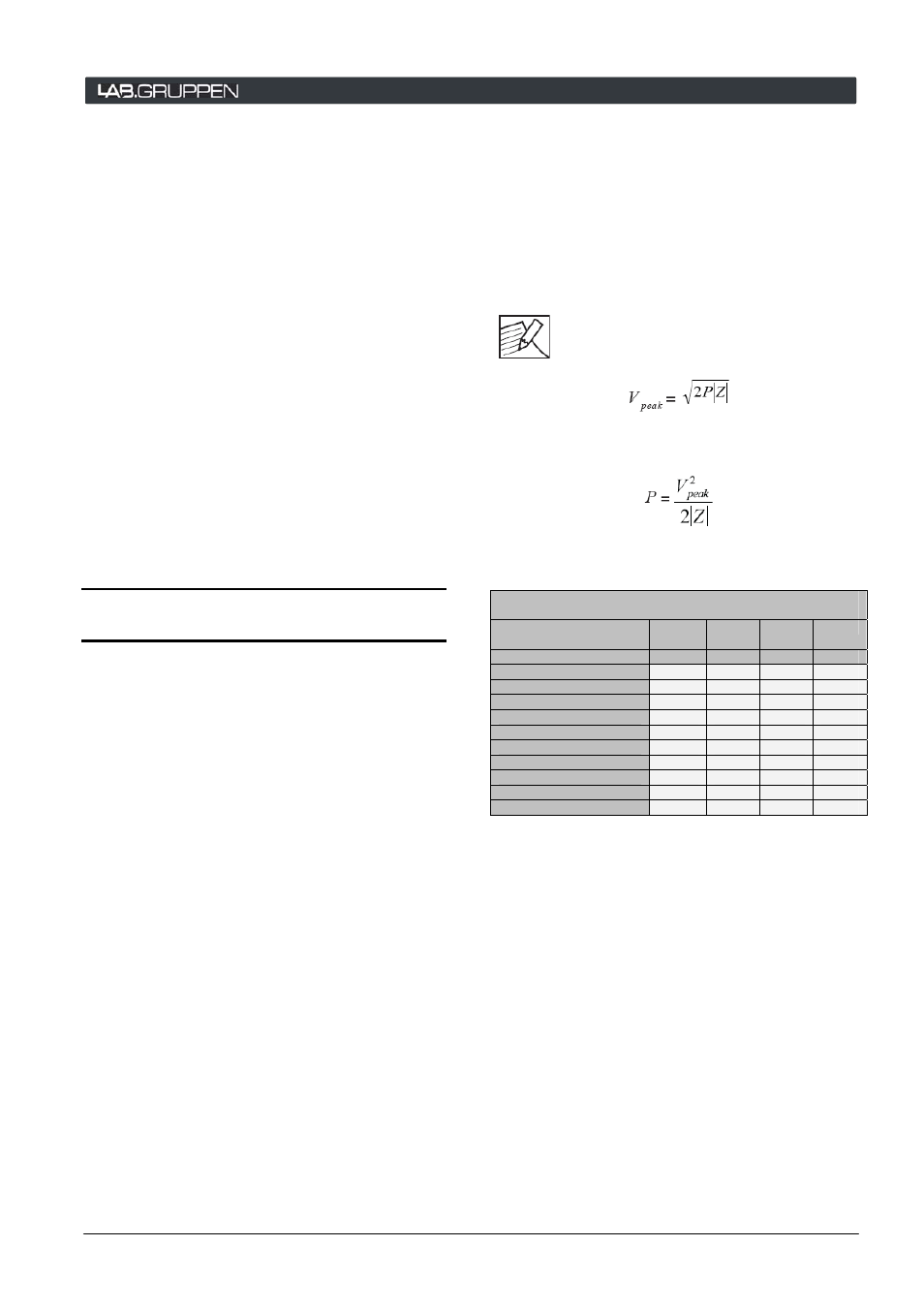

Ниже приведена формула для вычисления
значения
мощности при заданном
импедансе.
Из нее следует уравнение вычисления мощности для
заданной настройки порога ISVPL.
, где |Z| – это общее сопротивление всей нагрузки в
Омах.
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ МОЩНОСТИ
СИНУСОИДНОЙ ВОЛНЫ (ВТ)
Нагрузочный
импеданс (Ом) 2.7 4 8 16
Настройка ISVPL (V
peak
)
153 (макс.) 3365* 2926 1463 732
150 3365* 2813 1406 703
121 2742 1830 915 458
101 1910 1275 638 319
83 1290 861 431 215
70 918 613 306 153
56 587 392 196 98
47 414 276 138 69
38 361 181 90 45
17.8 (мин) 79 40 20 10
Табл. 7-3
* Обратите внимание, что эти значения ограничены
другим лимитером – CPL (пиковый лимитер тока), а не
ISVPL. Это происходит из-за ограниченного запаса
канала по силе тока.
Пороговый уровень ISVPL может быть установлен в
пределах от 17.8 до 153 В (зависит от модели) с
помощью меню. (см. раздел 9.12.2.5.1, либо
Руководство пользователя DLC, дополнение для PLM
Edition).
Серия PLM - Руководство по эксплуатации 19
