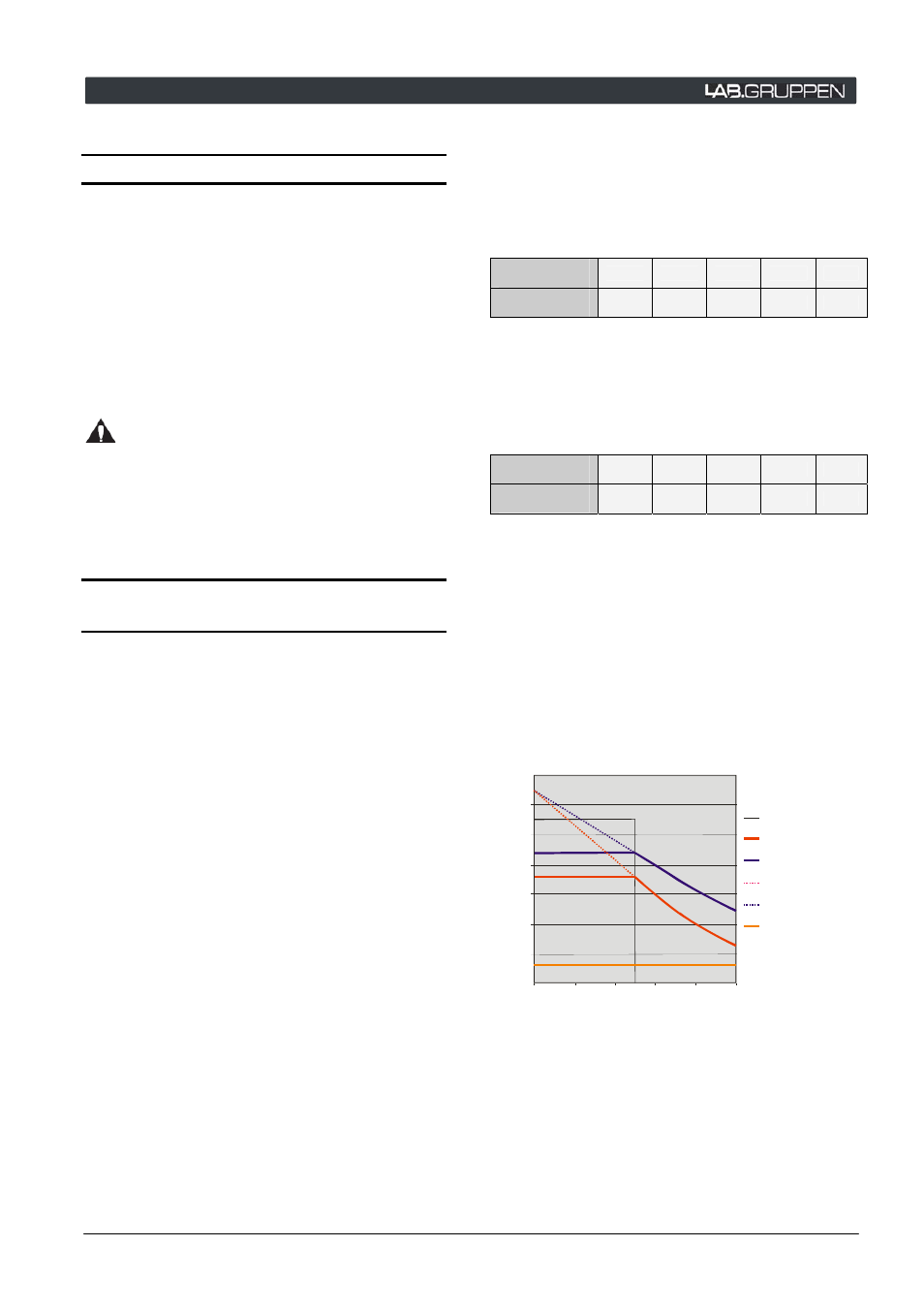

7 ЭКСПЛУАТАЦИЯ И ПРОИЗВОДИТЕЛЬНОСТЬ
7.1 Введение в эксплуатацию
Этот раздел подробно описывает коммутирование,
настройку, эксплуатацию и производительность
системы. Эта информация существенно поможет вам
изучить все функции PLM.
7.1.1 Меры предосторожности
Перед тем как начать подключать к входам/выходам
PLM какие-либо кабели убедитесь, что индикатор
кнопки STANDBY либо не светится, либо светится
красным цветом (режим ожидания).
Убедитесь, что напряжение вашей
электрической сети соответствует значению,
напечатанному на задней панели PLM рядом со
гнездом для сетевого шнура.
Перед включением PLM убедитесь, что на его входы
не поступают сигналы. Это поможет избежать
неожиданных всплесков звукового сигнала.
7.2 Производительность силового
выхода
В PLM интегрирована запатентованная схема
выходного тракта класса TD, который объединил в
себе эффективность топологии класса D и чистое
качество класса В.
Главное преимущество класса TD заключается в том,
что его схема работает безупречно при любых
нагрузках. Выходной сигнал сохраняет линейную
частотную характеристику даже при самых сложных
типах нагрузки с очень низкими номинальными
сопротивлениями.
Класс TD имеет высокую
стабильность, что исключает радиочастотные помехи
от близлежащего оборудования. Фантастическая
эффективность дает максимальную плотность выхода
при минимальных требований к охлаждению, при этом
качество звука сопоставимо с качеством лучших схем
класса В.
7.2.1 Симметричная нагрузка
Ниже приведена таблица (7-1) мощностей, которые
способна обеспечивать модель PLM 10000Q при
условии, что все выходные каналы нагружены
одинаково.
Сопротивление
нагрузки (Ом)
2.0 2.7 4 8 16
Макс.мощность
выхода (Вт)
2350 2700 2300 1200 660
Табл. 7-1
7.2.2 Несимметричная нагрузка
Ниже приведена таблица (7-2) мощностей, которые
способна обеспечивать модель PLM 10000Q при
условии, что два канала нагружены на 3 дБ меньше,
чем остальные.
Сопротивление
нагрузки (Ом)
2.0 2.7 4 8 16
Макс.мощность
выхода (Вт)
2350 2900 2400 1200 660
Табл. 7-2
7.2.3 Время пика напряжения
Вышеприведенные замеры мощности применимы к
модели PLM 10000Q, работающей при этих нагрузках
в течение 60 минут. Беря во внимание температуру
блока питания и других блоков, то возможно
получение более высоких значений мощности на
более
короткий промежуток времени.
Нижеприведенный график показывает измеренное
напряжение на выходе и кратковременный запас
мощности.
Пиковое напряжение на выходе при максимальном «всплеске
мощности»
На
п
р
я
ж
е
н
и
е
на
вы
хо
д
е [V
p
k]
85.0
95.0
105.0
115.0
125.0
135.0
145.0
155.0
Время мсек [ ]
0.0 10.0 20.0 30.0 50.0
Интервал замера мощности
Все каналы
Ом, выход 2.7
Асимметричная нагрузка
Ом, выход 2.7
Все каналы
Ом, питание 2.7
Асимметричная нагрузка
Ом, питание 2.7
Асимметричная нагрузка
Ом, вторая пара каналов 2.7
40.0
Рис. 7-1
