ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ 9
В режиме METER Блок 4 не используется.
Блоки выходов:
¾
Строка 1 – индикатор напряжения на выходе,
имеет метку «V». Показывает значение
напряжения выходного каскада относительно
пикового уровня.
¾
Строка 2 – индикатор силы тока на выходе,
имеет метку «I». Показывает разницу между
текущим
и
максимально
допустимым
(ограничен лимитером CPL) значениями силы
тока.
¾
Строка 3 – индикатор мощности выхода,
помечен литерой «Р». Показывает значение
производимой
выходной
мощности
относительно
максимально
допустимого
запасу мощности на выходе PLM.
¾
Строка 4 – индикатор ослабления сигнала,
которое
происходит
благодаря
работе
лимитеров ISVPL и/или LimiterMax.
9.11.3 Вариант просмотра 3 – TEMPERATURE

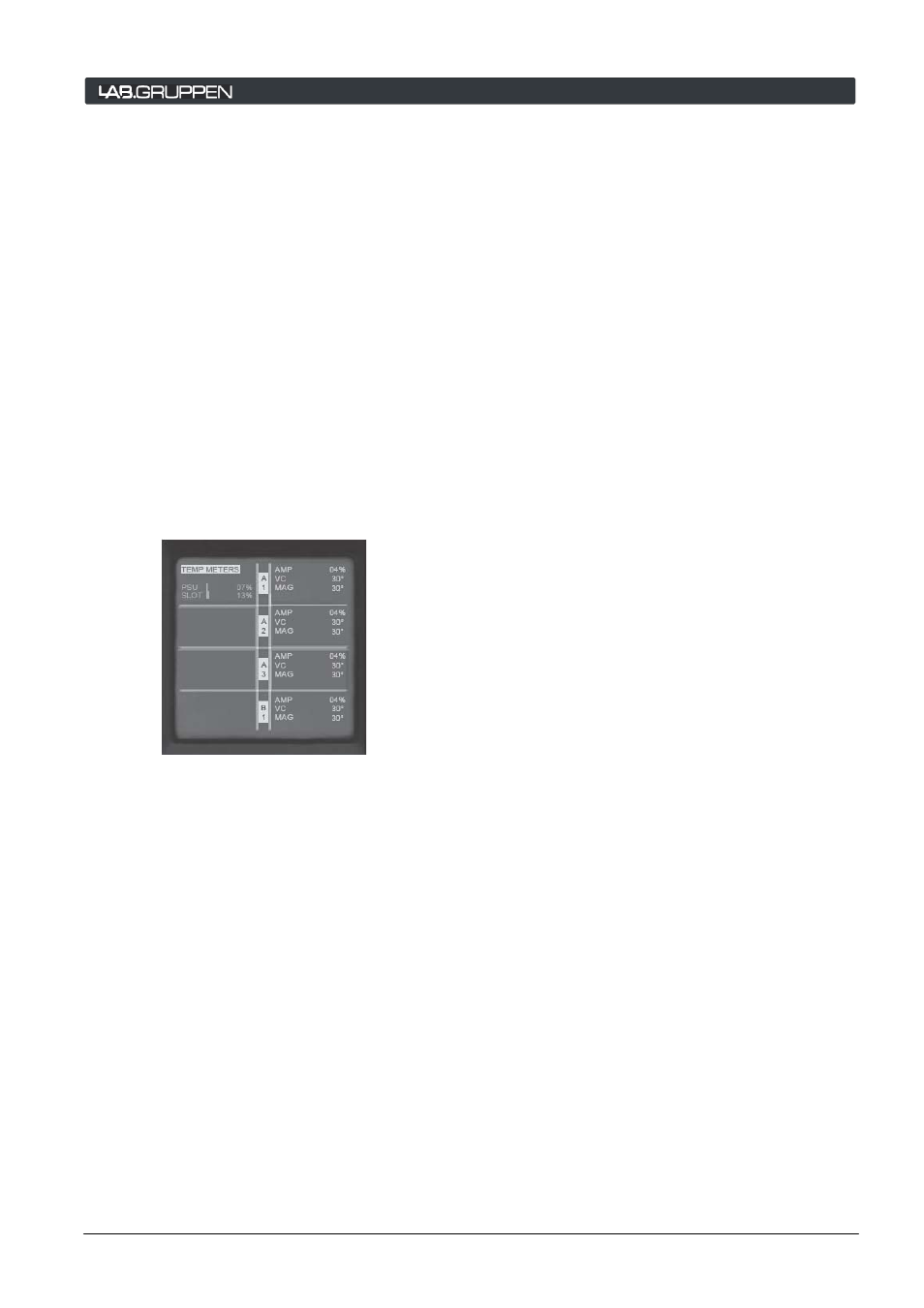

Рис. 9-16
Этот вариант просмотра обеспечивает пользователя
информацией о рабочих температурах внутри PLM и
громкоговорителей.
Блок фрейма:
¾
Строка 1 – название варианта – TEMP
METERS.
¾
Строка 2 – (пусто)
¾
Строка 3 – индикатор температуры блока
питания, имеет метку «PSU». Этот индикатор
имеет
графическое
и
числовое
представление. Температура выражена в
процентах от максимально допустимого
температурного предела.
¾
Строка 4 –
индикатор
температуры
процессора, имеет метку «DSP». Этот
индикатор имеет графическое и числовое
представление. Температура выражена в
процентах от максимально допустимого
температурного предела.
В данном варианте просмотра Блоки 2,3 и 4 не
используются.
Блоки выходов:
¾
Строка 1 – помечена как «АМР» -
температура
усилительного
каскада,
выраженная в процентах от максимально
допустимого температурного предела.
¾
Строка 2 – помечена буквами «VC» -
вычисленная
температура
катушки
громкоговорителя, подключенного к силовому
выходу. Этот параметр вычисляется с
использованием
значения
мощности,
отдаваемого на этот громкоговоритель, а
также различных параметров, взятых из
Спецификации
библиотеки LoadLibrary.
Выражена в градусах по Цельсию.
¾
Строка 3 – помечена как «MAG» -
вычисленная
температура
магнита
громкоговорителя, подключенного к силовому
выходу. Вычисление проводится подобно
вычислению температуры катушки.
¾
Строка 4 – (пусто)
