9 ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ
9.11.1 Вариант просмотра 1 - HOME

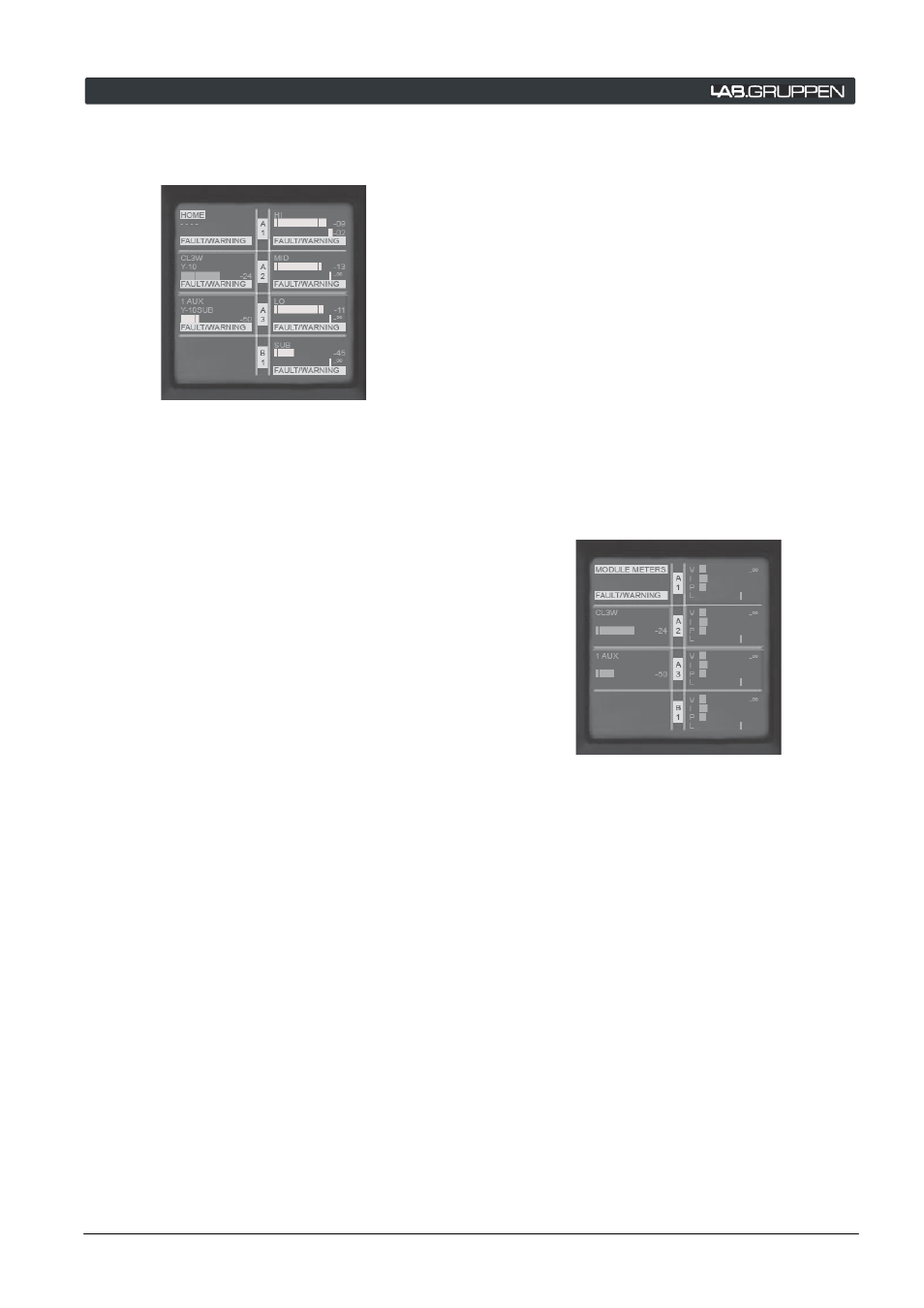

Рис. 9-14
Вариант НОМЕ активируется по умолчанию. Здесь
отображаются названия (метки), назначенные на
входы
и
выходы
модулей;
здесь
можно
контролировать уровни входных и выходных сигналов;
все предупреждающие сигналы и сигналы о сбоях
сопровождаются текстовыми сообщениями.
* См. таблицы 9-2 и 9-3, где имеются подробности о
тексте сообщений, появляющихся на дисплее.
Блок фрейма:
¾
Строка 1 – название варианта – НОМЕ.
¾
Строка 2 – имя фрейма, позволяющая
определить конкретный PLM. Если имя не
назначить,
то
вместо
него
будет
отображаться ряд черточек.
¾
Строка 3 – (пусто)
¾
Строка 4 – здесь появляется текст о
произошедшем сбое во фрейме, если таковой
произошел, либо предупреждение.*
Блоки входов:
¾
Строка 1 – имя модуля, если таковое
назначено для модуля А/В. Этот элемент
страницы отображается в большинстве
страниц режима MENU настроек параметров.
¾
Строка 2 – имя Спецификации.
¾
Строка 3 – индикатор уровня сигнала на
входе модуля процессора Dolby Lake. Справа
от него имеется числовая разница (в дБ)
между текущим уровнем сигнала и пиковым
уровнем.
¾
Строка 4 - здесь появляется текст о
произошедшем сбое в модуле, если таковой
произошел, либо предупреждение.
В режиме METER Блок 4 не используется.
Блоки выходов:
¾
Строка 1 – имя канала, назначенное на
силовой канал выхода PLM (например, LF1).
Также оно отображается в большинстве
страниц режима MENU настроек параметров.
¾
Строка 2 – индикатор уровня, показывающий
уровень сигнала в усилительном тракте PLM
с полномасштабной индикацией, включая
перегрузку выхода. Также справа от него
имеется числовое значение уровня сигнала (в
dBu).
¾
Строка 3 – индикатор уровня ослабления
сигнала,
показывающий
на
сколько
ограничивается сигнал лимитером ISVPL
и/или лимитером LimiterMax, находящимся
внутри системы Dolby Lake.
¾
Строка 4 - здесь появляется текст о
произошедшем сбое в усилительном каскаде,
если
таковой
произошел,
либо
предупреждение.*
9.11.2 Вариант просмотра 2 - MODULE
Рис. 9-15
Этот вариант просмотра обеспечивает пользователя
добавочной информацией в виде дополнительных
индикаторов уровней силовых выходов.
Блок фрейма:
¾
Строка 1 – название варианта – MODULE
METERS.
¾
Строка 2 – (пусто)
¾
Строка 3 – (пусто)
¾
Строка 4 - здесь появляется текст о
произошедшем сбое во фрейме, если таковой
произошел, либо предупреждение.*
Блоки входов:
¾
Строка 1 – имя модуля А/В (если таковое
назначено)
¾
Строка 2 – (пусто)
¾
Строка 3 – индикатор уровня сигнала на
входе модуля. Справа от него имеется
числовое выражение пиков уровня.
¾
Строка 4 - (пусто)
