8 ДВИЖЕНИЕ И ОБРАБОТКА СИГНАЛА
Усовершенствованная схема выхода постоянно
контролирует сбои и при необходимости дает
предупреждения – они отображаются на дисплее
лицевой панели PLM, а также посылаются через сеть
в виде отчета. Эти сигналы позволяют оператору при
необходимости подстраивать параметры системы. В
редких случаях, когда нарушаются допустимые
пределы, PLM отключается и остается выключенным
до тех пор, пока все показатели вернутся в норму.
Сенсоры передают в системы защиты данные о
температуре
выходного
каскада,
центрального
процессора, блока питания. Более подробно о
системах защиты – в разделе 7.3.
Таблица 8-1 показывает
чувствительность
аналогового входа PLM 10000Q в единицах dBu и
Vrms при различных настройках чувствительности
входа усилителей и крайних пороговых значениях
лимитера ISVPL.
ЧУВСТВИТЕЛЬ-
НОСТЬ
ВХОДА С ПОРОГОМ
ISVPL 153 В
ЧУВСТВИТЕЛЬ-
НОСТЬ
ВХОДА С ПОРОГОМ
ISVPL 17.8 В
Значение
чувствительности
(дБ)
dBu
Vrms
dBu
Vrms
+44
-1.1
0.68
-19.8
79 мВ
+41
+1.9
0.96
-16.8
0.11
+38
+4.9
1.36
-13.8
0.16
+35
+7.9
1.92
-10.8
0.22
+32
+10.9
2.71
-7.8
0.32
+29
+13.9
3.84
-4.8
0.45
+26
+16.9
5.42
-1.8
0.63
+22
+20.9
8.59
+2.2
0.99
Табл. 8-1
8.2 Конфигурация процессора
звуковых систем
PLM включает в себя отдельную систему обработки
Dolby Lake, которая поддерживает два входа и шесть
выходов. Взаимодействие входов и выходов можно
задать с помощью программы DLC PLM Edition.
Простейший пример конфигураци (по умолчанию)
заключается в том, что каждый вход имеет свой набор
блоков обработки, включая двухполосный кроссовер.
Этот поканальный набор обрабатывающих элементов
называется Модулем, который в данном примере
имеет конфигурацию 1 вход/2 выхода.

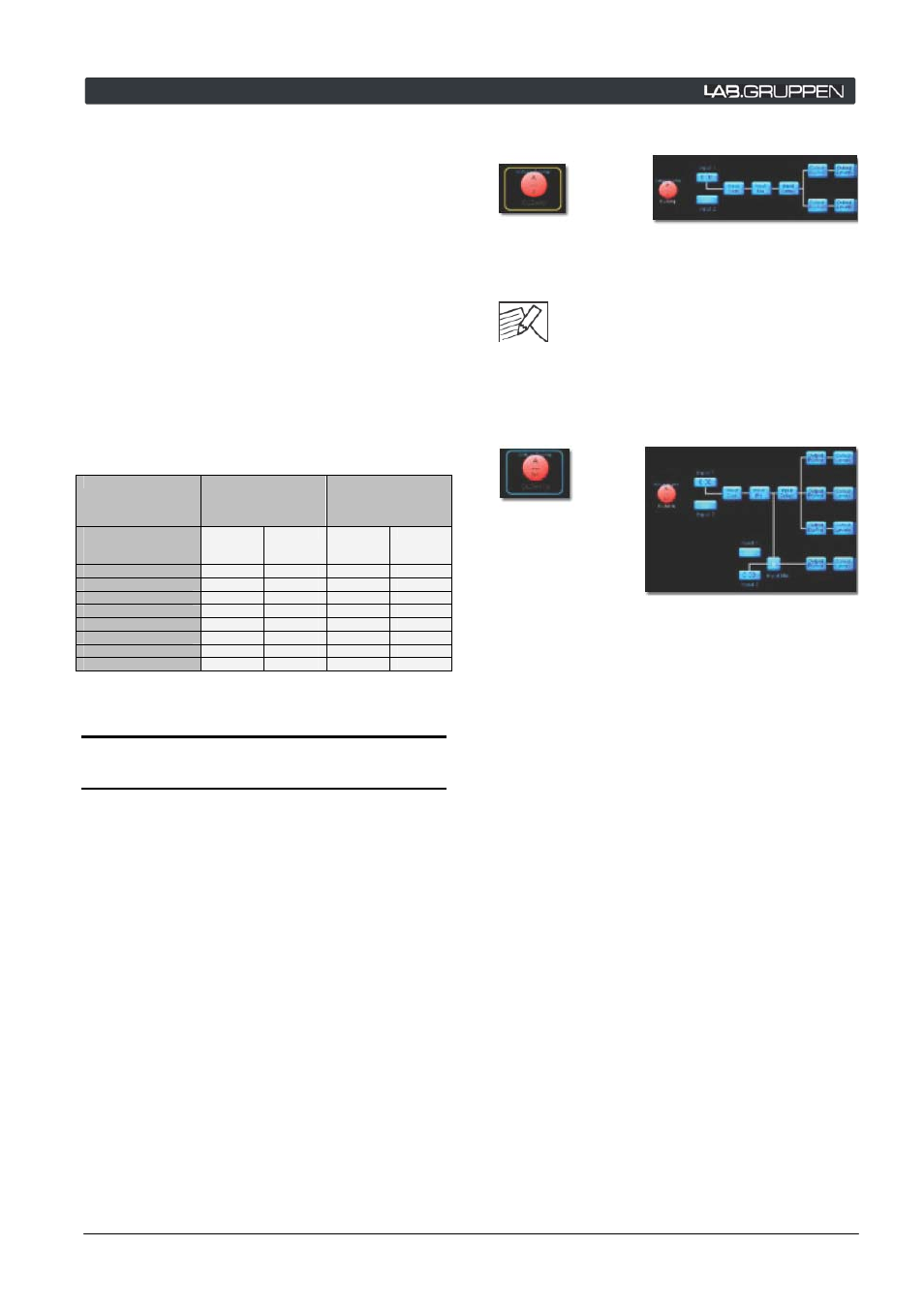

Рис. 8-2: Скриншот программы DCL PLM Edition, в
котором показан модуль и его схема, включающая 2-
полосный кроссовер
Существует
множество
вариантов
конфигураций процессора, например, 3-
полосный
кроссовер
с
выделенной
обработкой дополнительного выхода. (Это идеальная
конфигурация для сценических «прострелов» с
сабвуфером).
В
этом
случае PLM имеет
конфигурацию 1 вход/4 выхода, с использованием
одного набора элементов – модуля.
Рис. 8-3: Скриншот модуля, в котором показана
схема конфигурации 3-полосного кроссовера и 1
дополнительного сигнала.
Система обработки Dolby Lake позволяет выбрать
кроссовер из одной из двух категорий кроссоверов:
¾
Фильтры
с
бесконечной
импульсной
характеристикой (IIR), например,
традиционные типы кроссоверов: Bessel,
Butterworth или Linkwitz-Riley. Диапазон
доступных значений крутизны среза – от 6
дБ/окт до 48 дБ/окт.
¾
Фильтры
с
конечной
импульсной
характеристикой (FIR) обеспечивают нуль-
фазный сдвиг с крутым перегибом кривой в
точке разделения частоты. Также они
называются Фазолинейными кроссоверами.
Каждый набор обрабатывающих блоков является
одним Модулем, который можно конфигурировать в
виде кроссоверов, широкополосных дополнительных
выходов, либо их комбинаций.
Подробности о настройки конфигурации процессора
Dolby Lake вы можете найти в Руководстве
пользователя по программе Dolby Lake Controller.
24 Серия PLM - Руководство по эксплуатации
