9 ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ
В правой части дисплея отображаются текущие
значения порога ISVPL для каждого из четырех
выходов, при этом кольцо вокруг енкодера светится,
что означает, что он активен.

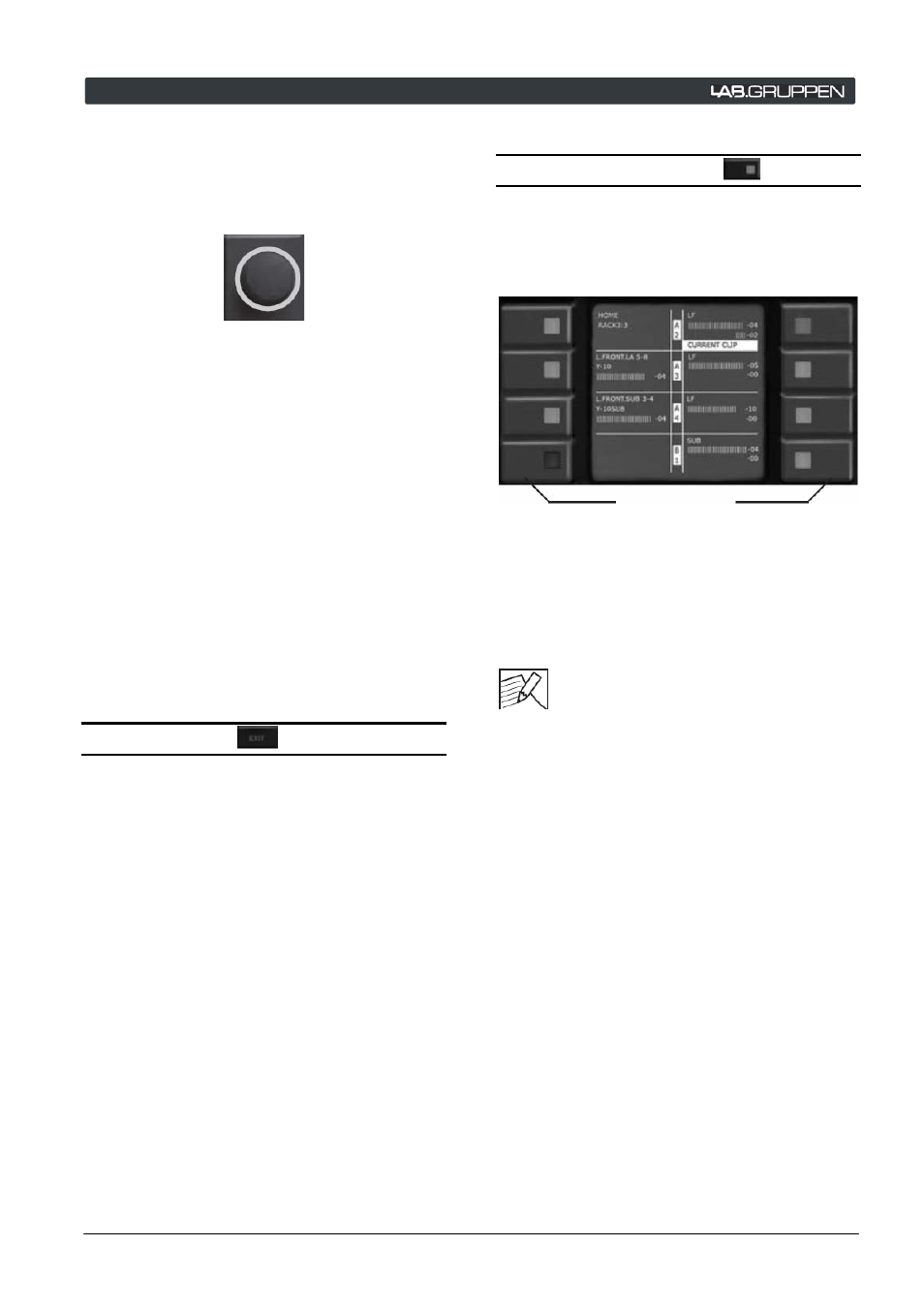

Рис. 9-4
3. Нажатием «мягкой» клавиши, соседствующей
со значением порога ISVPL, параметр
выделяется и может быть изменен енкодером.
Выделен
Порог ISVPL подсвечен
(цвет инвертирован)
Не выделен Порог ISVPL не подсвечен
(обычный цвет)
4. Выберите канал, параметр которого вы хотите
назначить на енкодер, после чего вращайте
енкодер, изменяя значение параметра до
необходимого значения.
Также имеется возможность использовать мульти-
выделение, которое позволяет изменять параметры
нескольких каналов одновременно, даже если их
значения неодинаковы. Вращение енкодера изменяет
параметр каждого из выделенных каналов с одним
шагом (в случае порога ISVPL это +/-0.1 В).
9.9 Кнопка EXIT
Эта кнопка используется в процессе навигации по
системе меню в режиме MENU, и при ее нажатии
дисплей переходит к предыдущей странице (на один
уровень субменю выше).
Если нажать кнопку EXIT режиме METER, то дисплей
вернется к варианту просмотра HOME.
9.10 «Мягкие» клавиши
По сторонам от дисплея расположены восемь клавиш
из силикона, разделенные на две группы по четыре.
Эти клавиши не имеют меток, т.к. их функции
изменяются в зависимости от отображаемой на
дисплее странице.
«Мягкие» клавиши
Рис. 9-5
В режимах METER и MUTE ENABLE эти клавиши
используются для заглушивания/снятия заглушивания
входов модуля и выходов усилителей.
В режиме MENU эти клавиши используются для
навигации по структуре меню.
Внутри каждой «мягкой» клавиши имеется
трехцветный светодиод. Эти индикаторы
подают предупредительные сигналы, либо
сигналы о сбое, а также отображают состояние
заглушивания. Функции индикаторов не всегда
соответствуют текущим функциям их клавиш.
9.10.1 Функции заглушивания
PLM позволяет заглушивать сигнал в семи различных
точках своего аудио тракта. Описание и расположение
этих точек вы можете найти на рис. 8.1 (Схема
движения сигнала).
Всего доступны четыре объекта заглушивания:
1. Заглушивание входа PLM.
2. Заглушивание входа модуля.
3. Заглушивание выхода модуля.
4. Заглушивание силовых выходов.
