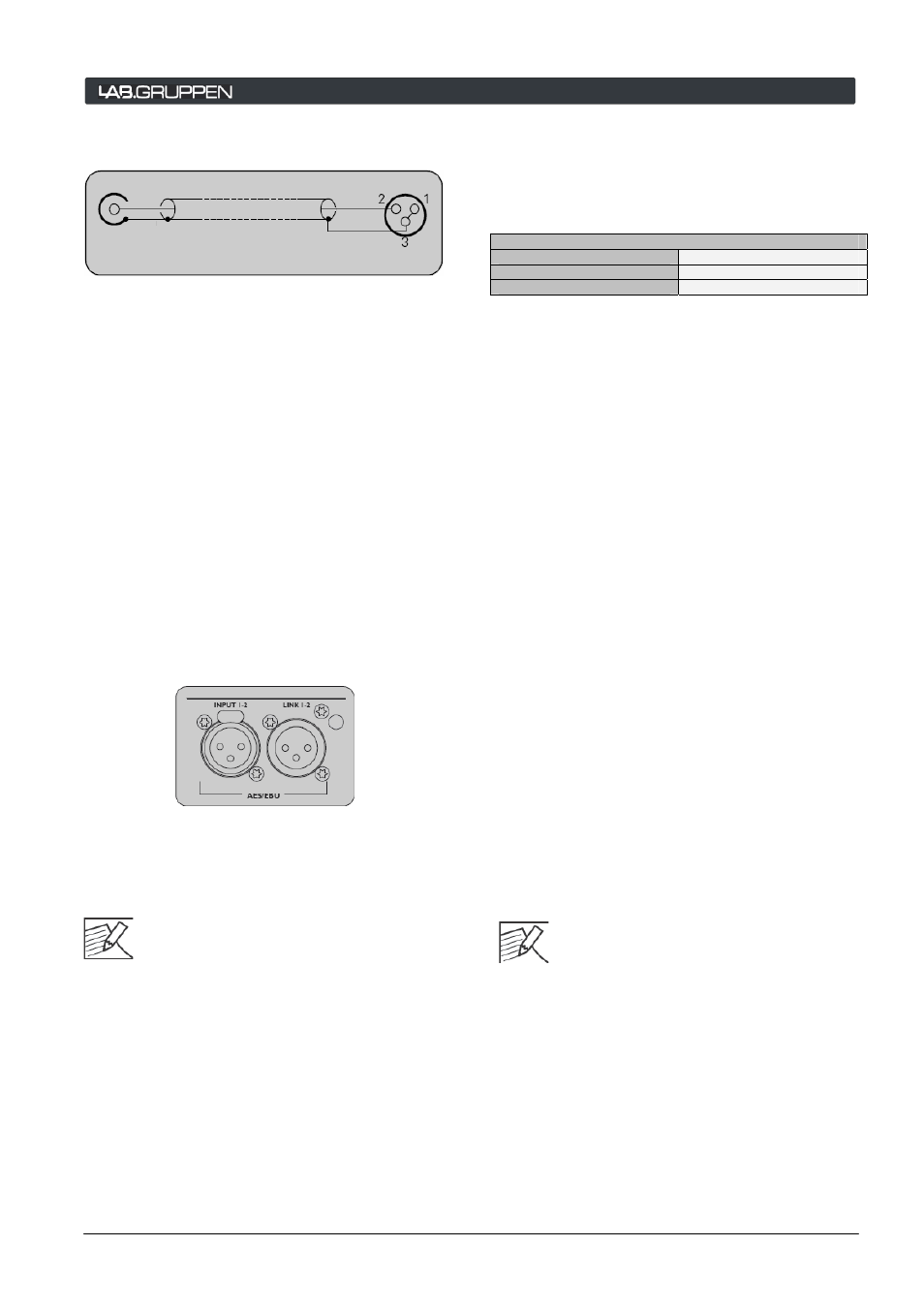

ИНТЕРФЕЙС ЗАДНЕЙ ПАНЕЛИ 10
СИГ. +
СИГ. +
ОПЛЕТКА
ОПЛЕТКА
Небалансный выход
Балансный вход
(например, RCA)
(XLR)
Рис. 10-4
10.2.1.2 Система электронного балансирования
Iso-Float
Аналоговые входы PLM оснащены системой изоляции
заземления Iso-Float.
Эта технология совмещает выгоду трансформаторной
изоляции
и
преимущества
чистых
напрямую
соединенных входов и выходов. Схема Iso-Float –
выгодная
альтернатива
изоляционным
транс-
форматорам, позволяющая избежать замыканий
сигнала с заземлением. Аудио-преобразователи
гальванически изолированы от общего заземления и
не
соединены
с
ним.
Высокочастотные
трансформаторы и опто-изоляторы создают барьер
между PLM и внешним электрооборудованием.
Управление системой Iso-Float доступно через
субменю, см. раздел 9.12.3.2. Также ей можно
управлять через программу DLC PLM Edition.
10.2.2 Цифровые входы и выходы
Рис. 10-5
Цифровой аудио вход формата AES/EBU выполнен на
разъеме XLR3F, который параллельно соединен с
рядом расположенным выходом на разъеме XLR3M.
Пожалуйста, перед использованием этого
входа
изучите
все
предупреждения
относительно коммутирования цифровых
аудио сигналов, имеющиеся в разделе 6.2.1.
Подобно аналоговым сигналам, цифровой аудио
формат использует симметричную электронную
конфигурацию. Ниже приведена таблица с описанием
распайки разъемов:
Распайка разъемов для AES/EBU
Пин 1
Масса/оплетка
Пин 2
Сигнал +
Пин 3
Сигнал -
Табл. 10-2
Помните, что эта распайка – единственный
правильный вариант для цифровых форматов, не
имеющий небалансного эквивалента.
В случае формата сигнала AES/EBU через один
разъем/кабель передается 2 канала аудио сигнала
(плюс один управляющий). Выбор канала для
обработки производится через цифровой блок
управления – с помощью системы меню. Более
подробно – в разделе 9.12.3.1.
Параллельный выход AES/EBU можно использовать
для создания «цепочки» нескольких параллельно
соединенных по входам PLM. В отличие от
аналоговых входов, в случае AES/EBU основное
внимание необходимо уделить прерыванию цепи
сигнала. При создании вышеописанной «цепочки»
необходимо, чтобы на входе последнего в линии PLM
было установлено терминальное сопротивление
(Terminated). Более подробно о прерывании цепи – в
разделе 9.12.3.3.
Как и в случае аналоговых входов, количество
параллельно соединенных PLM по цифровым входам
ограничено. Точный расчет этого лимита зависит от
используемого типа кабеля и его сопротивления, а
также от схемы цифрового выхода источника. В
некоторых случаях возможно будет необходимо
использовать
усилитель-распределитель
линии
AES/EBU, чтобы получить приемлемый результат.
Заводские тесты показали, что таким образом можно
параллельно соединить входы двадцати PLM, но это
число может быть меньше в зависимости от
конкретного случая.
Подробности о взаимном подключении
цифрового
оборудования
имеются
в
разделе 13.5.
Серия PLM - Руководство по эксплуатации 49
