ДВИЖЕНИЕ И ОБРАБОТКА СИГНАЛА 8
8.1 Движение сигнала
Схема входного каскада имеет существенный
динамический запас, что практически исключает
возможность
искажения
сигнала.
Благодаря
интегрированной системы обработки Dolby Lake
теперь в тракте имеются четыре точки, где можно
настроить уровень сигнала. Очень важно понимать
значимость различных настроек уровня – это поможет
получить от PLM оптимальную производительность.
Настройки уровней входов и выходов системы Dolby
Lake (входы/выходы МОДУЛЯ), равно как и
входы/выходы выходного каскада PLM, могут быть
настроены как с передней панели, так и с программы
DLC PLM Edition. Поканальная аттенюация возможна
только с передней панели, для этого нужно выбрать
MENU > MODULE > ATTENUATION. Вдобавок к этим
настройкам, физические входы PLM могут быть
смикшированы и настроены по уровню перед модулем
Dolby Lake – эти настройки доступны только в
программе DCL PLM Edition.
В отличие от традиционных усилителей мощности,
PLM может быть заглушен в семи разных точках
звукового тракта. Очень важно знать, где находятся
эти точки и как они управляются.
Как видно из рис. 8-1, заглушивание доступно в
четырех точка сигнального тракта:
1. Заглушивание на входе PLM – влияет на входной
сигнал PLM, независимо от выбранного типа входа.
2. Заглушивание входа модуля – влияет на входы
назначенного
модуля
обработки Dolby. Эти
заглушивания
находятся
после
входного
микширования и маршрутизации.
3. Заглушивание выхода модуля – влияет на каждый
выход модуля, например, каналы высокой, средней и
низкой полос.
4. Заглушивание силовых выходов – находится прямо
внутри каждого выходного каскада.
Лимитер CPL динамически ограничивает нагрузку на
выходной каскад, основываясь на следующих
показателях: сила тока на выходе, уровень обратной
связи из выходного каскада и пиковое напряжение,
взятое от ISVPL. Это позволяет удерживать мощность
выхода
внутри
границ
нормального
функционирования PLM.
Настройка порогового напряжения ISVPL-лимитера по
сути является максимальным напряжением на
выходе. Этот порог настраивается через MENU >
MODULE > LIMITERS > ISVPL, либо через интерфейс
программы DCL PLM Edition.

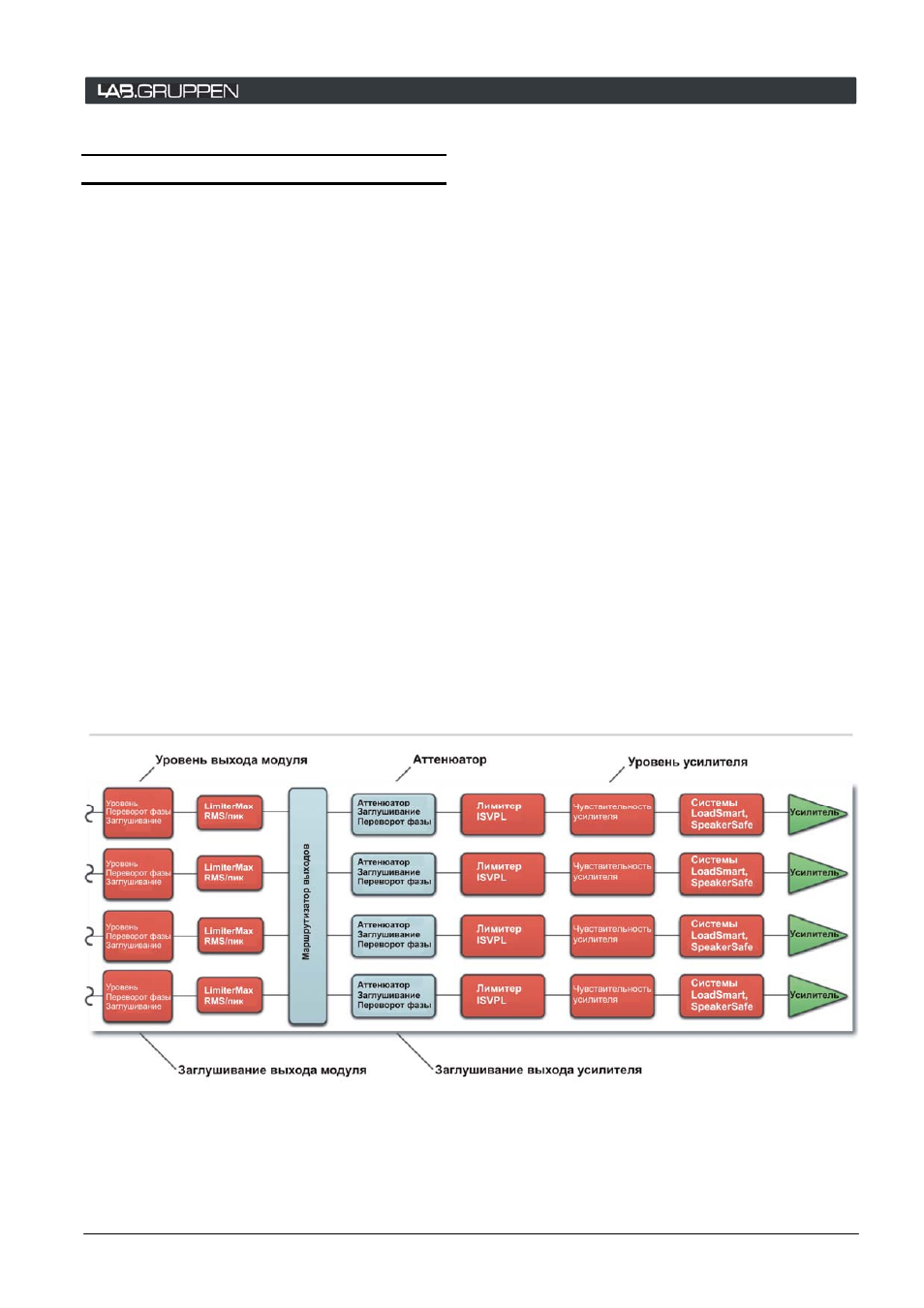

Рис. 8-1: Схема движения сигнала (Часть 2)
