ЭКСПЛУАТАЦИЯ И ПРОИЗВОДИТЕЛЬНОСТЬ 7
В обоих случаях в программу DLC PLM Edition через
сеть посылается отчет.
Незадолго до того как контролируемые компоненты
достигают максимально допустимой температуры,
пользователю
выдается предупреждение:
вышеописанные индикаторы светят желтым светом, а
на
дисплее отображается сообщение TEMP
WARN:CH. Соответственно предупреждение
посылается в программу DLC PLM Edition.
Если какой-либо канал перегревается, то его выход
«заглушивается». После этого температура его
компонентов измеряется каждые полсекунды и выход
будет заглушен до тех пор, пока система определяет
на нем температурный сбой.
7.3.7 Защита от постоянного тока
Схема каждого выхода оснащена защитой, которая
предотвращается повреждение громкоговорителей
или других компонентов конфигурации PLM из-за
возникновения
на выходе постоянного тока.
Постоянный ток на выходе вызывает выход из строя
предохранителя.
Это касается только версии с напряжением
питания 230 В, 115-вольтовая версия не
оснащается предохранителем, поэтому эта
неполадка не исправляется пользователем и
является поводом для отправки PLM для ремонта.
7.3.8 Защита от сверхвысоких частот
PLM оснащен системой защиты, определяющей
сверхвысокие частоты (VHF) на входе. Детектор этой
схемы
является частотно-чувствительным и
анализирует спектр от 10 кГц и выше. Если во
входном
сигнале определяется VHF-частота,
значение которой выше допустимого порога, то
система заглушивает выход на 6 секунд, после чего
производит повторный замер. В случае, если
сверхвысокая
частота не определена, то
заглушивание снимается и усилитель входит в
нормальный режим.
Эта защитная схема «знает», что в спектре речи и
музыки не могут быть VHF-частоты высокого уровня.
Поэтому любое проявление сверхвысоких частот
воспринимается как сбой. VHF-защита может
существенно снизить риск выхода из строя ВЧ-
излучателей.
Защита
от сверхвысоких частот анализирует
сочетание двух параметров: выходная мощность и

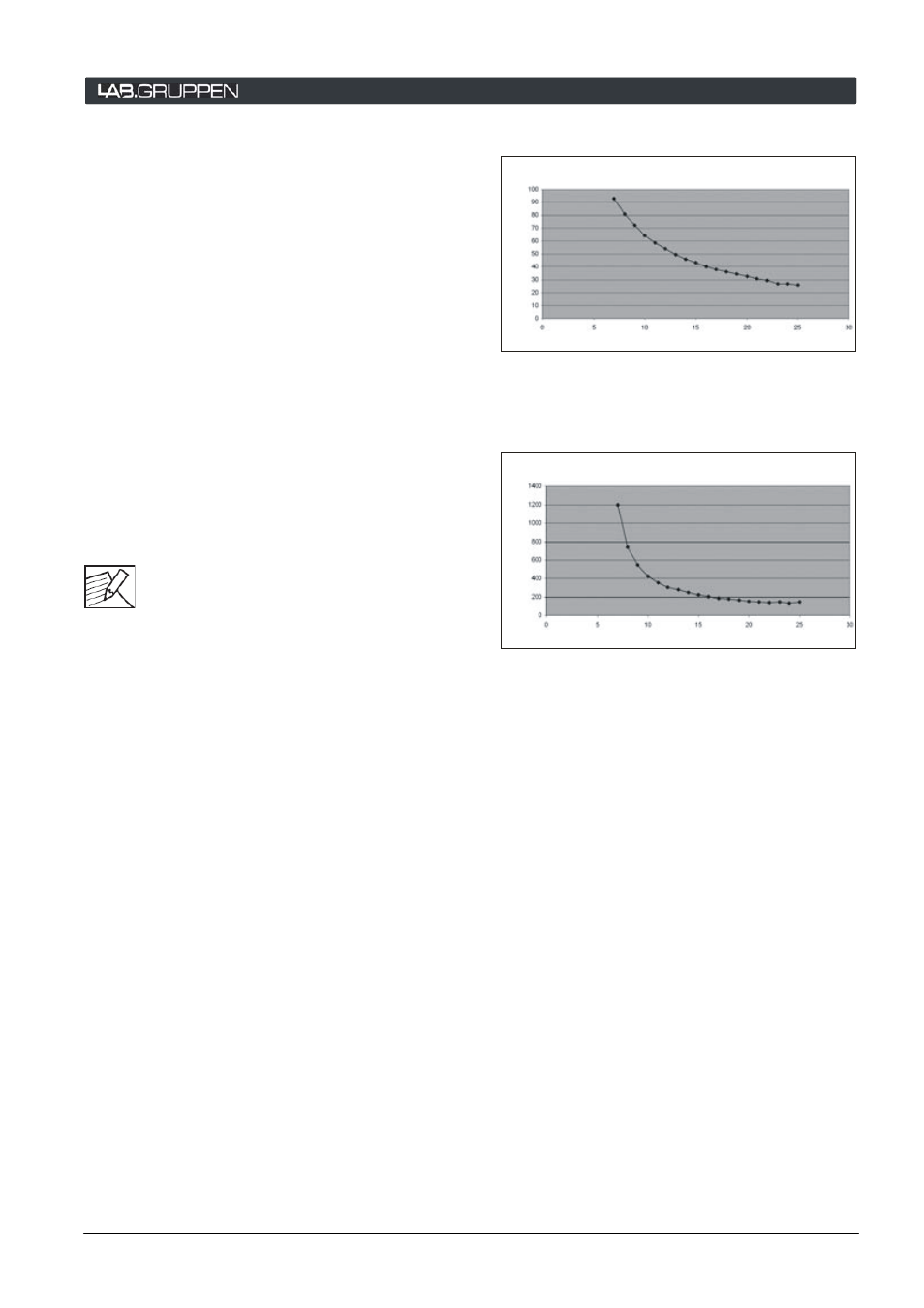

частота сигнала. На нижеприведенном графике
показано падение порога напряжения в зависимости
от частоты – примерно от 10 кГц и выше. Это
наглядно
демонстрирует повышение
чувствительности системы защиты с ростом частоты.
Когда определяется непрерывная мощность на
уровне выше порогового, VHF-защита активируется.
На
п
ряж
ен
и
е [V
rm
s
]
Частота кГц [ ]
Напряжение срабатывания
Рис. 7-2
Время срабатывания VHF-защиты также зависит от
частоты: чем выше частота, тем ниже время
срабатывания. Эта зависимость показана на рис. 7-3.
Вр
е
м
я
мс
е
к
[]
Частота кГц [ ]
Максимальное выходное напряжение
Рис. 7-3
VHF-защита – НЕ лимитер, и она не влияет на
частотную характеристику PLM. Она выполняет
исключительно функцию детектора VHF-частот.
Высокие частоты нормальных сигналов музыки и
голоса при пиковых уровнях полностью пропускаются.
Срабатывание VHF-защиты отображают индикаторы
выходов («мягкие» клавиши справа от дисплея) – они
светят красным светом. При этом на дисплее
отображается сообщение VHF FAULT, а в программу
DLC PLM Edition через сеть посылается отчет об этом
сбое.
