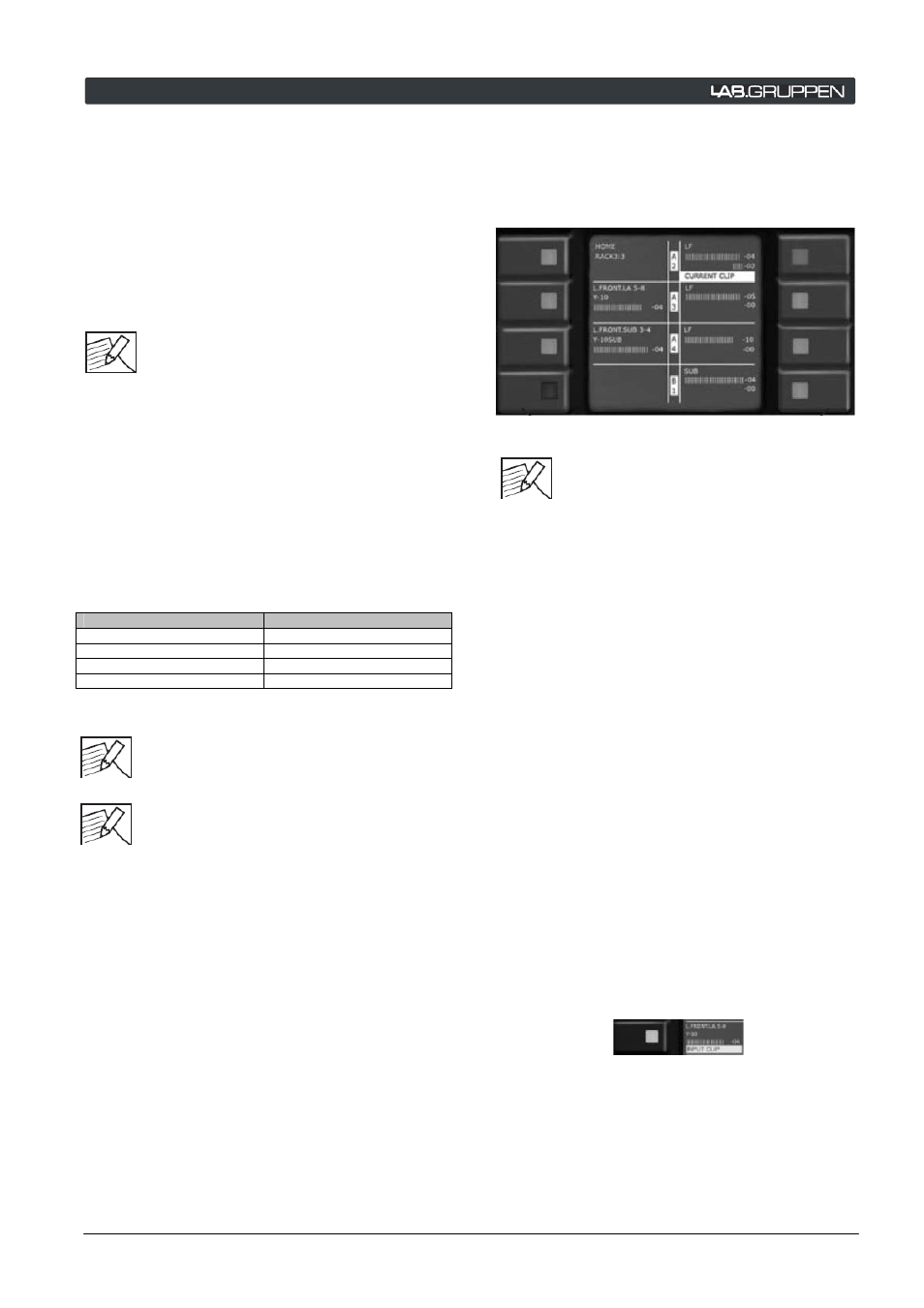

9 ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ
Эти точки заглушивания находятся внутри выходного
каскада PLM.
Когда выбранный выход заглушен, индикатор
соответствующей
«мягкой»
клавиши
светится
красным светом, а рядом на дисплее отображается
инвертированная надпись «AMP-CH MUTE». Когда
выход не заглушен, то индикатор светит зеленым
светом (пока не появятся какие-либо проблемные
состояния).
Если случается какой-либо сбой или
угрожающее состояние, то индикаторы
«мягких»
клавиш
переключатся
на
отображение сбоев, а не состояние заглушивания.
Однако,
при
этом
текстовое
сопровождение
заглушивания сохраняется. Заглушивание можно
будет просмотреть, переключившись в режим MENU,
либо в программе DLC PLM Edition.
9.10.2 Обозначения
сбоев,
перегрузок
и
предупреждений
Внутри каждой из восьми «мягких» клавиш находится
светодиод. Эти индикаторы могут отображать
различные состояния: сбои и предупреждения,
перегрузка
сигнала,
а
также
вышеописанные
состояния заглушивания.
Цвет индикатора
Состояние
Зеленый
Все хорошо
Желтый
Внимание!
Красный
Сбой
Мигающий красный
Перегрузка
Табл. 9-1
Вышеописанные
обозначения
касаются
только предупреждений, сбоев и перегрузок,
но не касаются заглушиваний.
Если индикатор вообще не светится, то это
значит, что канал выхода не назначен на
выход модуля.
В нормальных рабочих условиях (например, в режиме
METER, без сбоев), индикаторы семи клавиш
отображают: состояние подключения к сети, а также
заглушивание входов двух модулей (А и В), плюс
заглушивание четырех выходных каналов (1-4).
Восьмая «мягкая» клавиша пока не задействована.
Положения индикаторов логически совпадает с
направлением сигнала: входы модулей расположены
слева от дисплея, выходы – справа. Подробнее о
функциях заглушивания – в разделе 9.10.1.
Состояние
Выход
Фрейма/сети
канала 1
Вход
Выход
Модуля А
канала 2
Вход
Выход
Модуля В
канала 3
Не используется
Выход
канала 4
Рис. 9-7
Взаимосвязь
между
индикаторами
и
входами/выходами поддерживается только
в режиме MENU. Важно уяснить, что
индикаторы зачастую работают независимо от
функций «мягких» клавиш.
Индикация перегрузки
Индикаторы передней панели также отображают
перегрузки
входов
и
выходов,
а
также
предшествующие им состояния внутри PLM.
Перегрузка входа
Перегрузка входа контролируется в двух точках
звукового тракта:
¾
Каскад аналогового входа*: если уровень
входного сигнала превышает +12 dBu или +24
dBu (зависит от настройки чувствительности),
то это состояние будет индицироваться. Эта
функция не работает, если выбран цифровой
тип сигнала или Dante.
¾
Входы модуля внутри процессора Dolby Lake:
если уровень сигнала в этой точке превышает
+25 dBu, то
это
состояние
будет
индицироваться.
Индикация перегрузки соответствующего модуля – это
мигание красным светом. Плюс к этому, на дисплее
рядом с индикатором появляется сообщение «INPUT
CLIP». Если в течение 400 мсек после перегрузки
обнаруживается вторая, то индикатор будет светить
непрерывно в течение более продолжительного
времени.
Рис. 9-8: Индикация перегрузки входа и сообщение на
дисплее
