ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ 9
Два из этих объекта могут управляться через лицевую
панель PLM, с помощью режима MUTE ENABLE. Вот
они:
¾ Заглушивание входа модуля.
¾ Заглушивание силовых выходов.
В целях безопасности, заглушивание этих
объектов недоступно вне режима MUTE
ENABLE.
Этими функциями заглушивания также можно
управлять с программы DLC PLM Edition. Выход
модуля можно заглушить как через систему меню (в
режиме MENU), так и через DLC PLM Edition.
Заглушиванием входов PLM можно управлять только
с программы DLC PLM Edition.

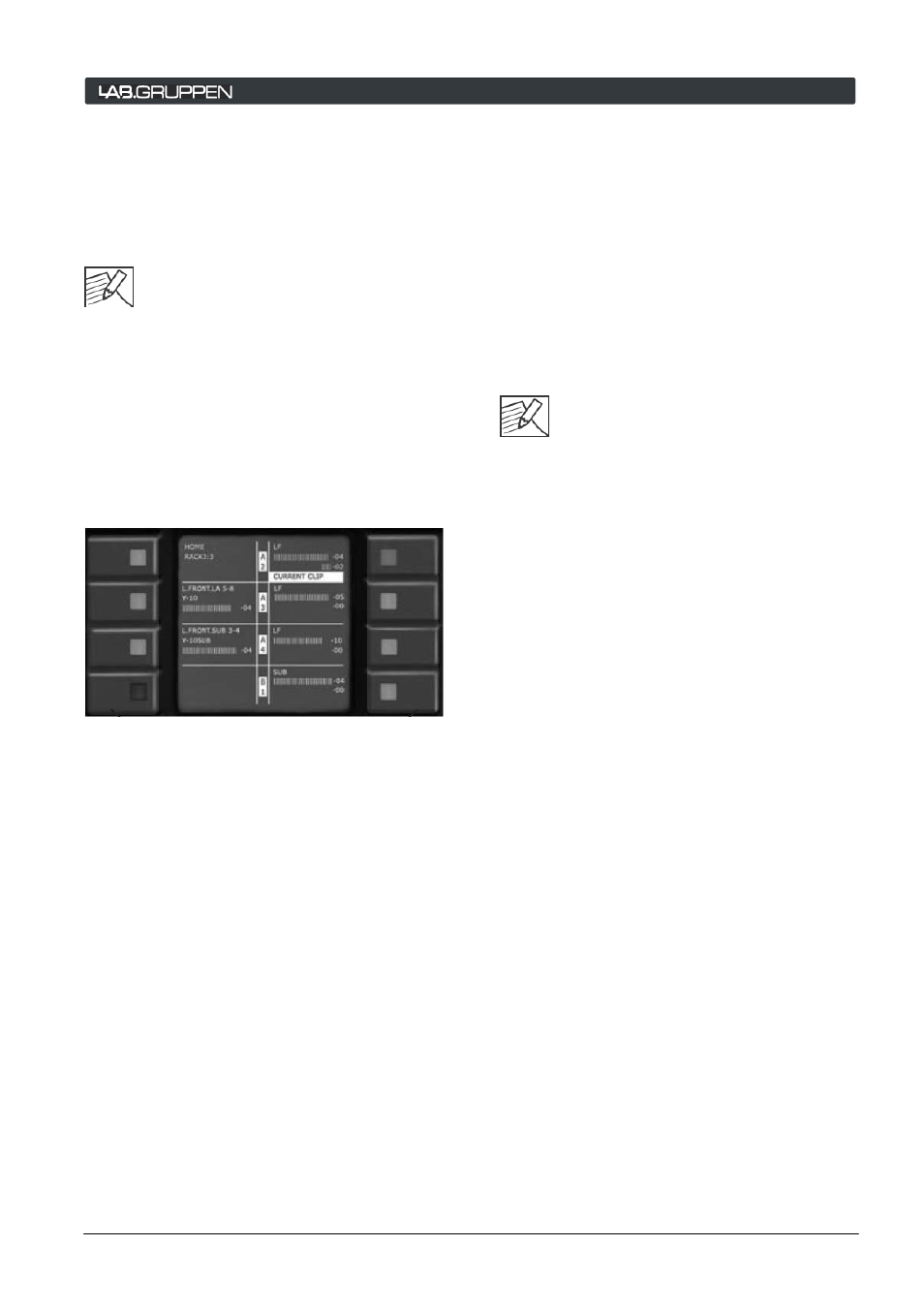

Когда режим MUTE ENABLE активен, шесть из восьми
«мягких»
клавиш становятся выключателями
заглушивания входов модулей и выходов PLM – см.
рис. 9-6.
Канал 1
Модуль А Канал 2
Модуль В
Канал 3
Канал 4
Рис. 9-6
9.10.1.1 Заглушивание входов PLM
Заглушивание входов PLM недоступно из режимов
MUTE ENABLE и METER. Его можно выполнить
только с программы DLC PLM Edition.
В системе Dolby Lake точка заглушивания входа PLM
находится после селектора выбора типа входа, и до
входного микшера и маршрутизатора.
Подробнее о программных функциях заглушивания –
в Руководстве пользователя Dolby Lake Controller.
9.10.1.2 Заглушивание входа модуля
Центральная пара «мягких» клавиш, расположенных
слева от дисплея (клавиши 2 и 3) управляют
заглушиванием
входов модулей. Клавиша 2
назначена на модуль А, клавиша 3 – на модуль В.
Точка заглушивания входа модуля находится внутри
системы Dolby Lake и не имеют никакого отношения к
физическим входам PLM. Это означает, что можно
заглушить
вход одного модуля, смикшировав
источники входа и отправив сумму на вход второго
модуля. Это невозможно сделать с использованием
заглушивания входов PLM.
После заглушивания входа модуля, индикатор
соответствующей
«мягкой» клавиши начинает
светиться красным светом, а на дисплее возле нее
появляется инверсированная надпись «MUTE». При
снятии заглушивания соответствующий индикатор
светит зеленым, а на дисплее отображается ОК.
Отображение состояний сбоя на
индикаторах всегда имеет наивысший
приоритет. Если возникнет какая-либо
проблема, то индикатор будет отображать сбой, а не
заглушивание. При этом заглушивание можно будет
просмотреть, переключившись в режим MENU, либо в
программе DLC PLM Edition.
Заглушивание входов модулей можно производить
через систему меню. Подробнее об этом – в разделе
9.12.2.6.
Подробнее о программных функциях заглушивания –
в Руководстве пользователя Dolby Lake Controller.
9.10.1.3 Заглушивание выхода модуля
Заглушивание выхода модуля внутри системы Dolby
Lake недоступно через режимы MUTE ENABLE или
METER. Однако эта функция заглушивания доступна
через режим MENU, а также через программу DLC
PLM Edition.
Внутри системы Dolby Lake точка заглушивания
выхода модуля находится на выходах кроссовера.
Она
расположена после эквалайзера и
чувствительности на выходе модуля, но перед схемой
защиты PLM.
О заглушивании выхода модуля через систему меню
смотрите в разделе 9.12.2.6.
Подробнее о программном заглушивании выхода
модуля – в Руководстве пользователя Dolby Lake
Controller.
9.10.1.4 Заглушивание силовых выходов
Четыре «мягкие» клавиши (5-8), расположенные
справа от дисплея, управляют заглушиванием
каналов силового выхода (1-4 соответственно).
Серия PLM - Руководство по эксплуатации 31
