КРАТКИЙ ОБЗОР 6

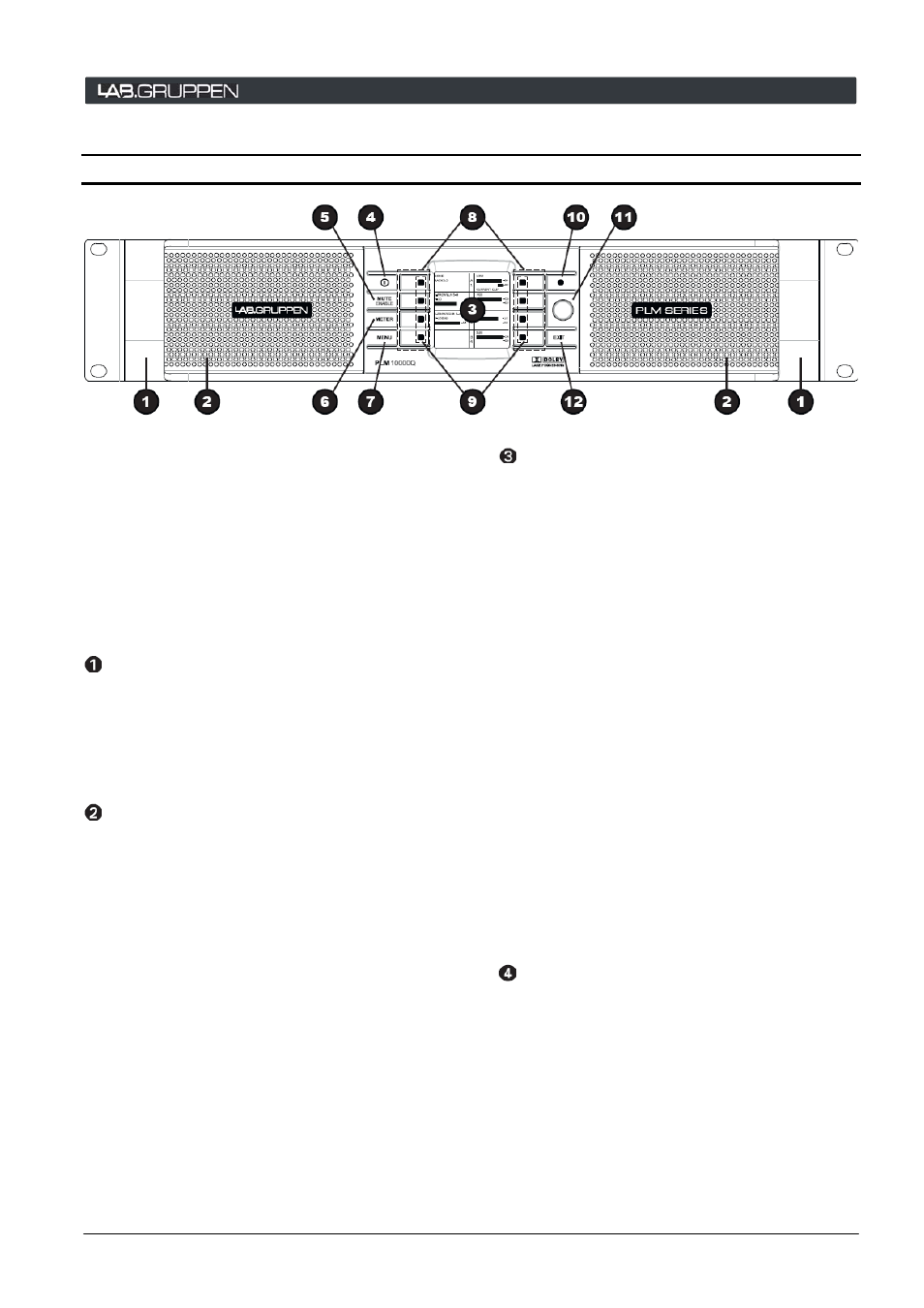

6.1 Обзор лицевой панели
Рис. 6-1
Элементы лицевой панели расположены вокруг 2.5”
подсвечиваемого ЖК-дисплея с разрешением 128 х
128 пикселов. С его помощью происходит управление
и контроль большинства функций PLM через систему
меню. Органы управления сгруппированы в два
кластера клавиш, расположенных по сторонам от
дисплея. Некоторые из них имеют строго назначенную
функцию (например, METER или MENU), остальные
восемь являются «мягкими» клавишами (функция
соответствует отображаемой на дисплее странице).
Также в правой части расположен круговой енкодер –
устройство ввода данных.
Ручки
Две
мощные металлические ручки жестко
прикреплены к лицевой панели. Используйте их для
переноски PLM, а также для установки или снятия его
с рек-стойки. Убедитесь, что дверца или крышка рек-
стойки имеет достаточную глубину для того, чтобы
при закрытии рек-стойки ручки уместились внутри нее.
Пылевые фильтры
Позади металлических сеток лицевой панели
находятся два пылевых фильтра. Для их извлечения
ослабьте винты, расположенные за ручками. После
снятия сетки вы можете заменить фильтр, либо
извлечь его для очистки. Информация об очистке
фильтров имеется в разделе 12.2.
Никогда не эксплуатируйте PLM без установленных
фильтров.
Дисплей
При
включении PLM дисплей начинает
подсвечиваться. Большинство традиционных органов
управления и индикаций усилителей мощности теперь
находятся в несложном наборе «страниц», что
позволяет контролировать все рабочие параметры
PLM через один дисплей. Функции PLM управляются с
помощью восьми «мягких» клавиш, расположенных по
бокам от дисплея, в сочетании с круговым енкодером.
Первичные сигналы о состоянии и сбоях подаются
через многоцветные светодиоды.
Дисплей защищен прочной и прозрачной пластиковой
пленкой, которую можно чистить мягкой тряпочкой.
Использование для этих целей растворителей
запрещено.
Схемы «страниц» сведены к максимально удобному и
простому стандарту. В общем случае, каждая
страница разбита на два столбца, каждый из которых
имеет
по четыре блока – левый столбец
соответствует входам, а правый – выходам. Каждый
блок имеет четыре строки данных, которые могут
иметь
либо числовой формат, либо быть
представленными в виде столбиковой диаграммы.
Более
подробную информацию о различных
страницах и соответствующих им элементах
управления вы можете найти в разделе 9 –
Интерфейс лицевой панели.
Кнопка Standby
С помощью этой кнопки PLM включается и
выключается. В разделах 5.3.1 и 5.7 дополнения к
руководству пользователя по программе Dolby Lake
Controller PLM Edition содержится
подробная
информация о локальном и удаленном управлении
питанием.
Серия PLM - Руководство по эксплуатации 13
