ПРИЛОЖЕНИЕ 11
Термин Описание
Прерывание цепи
(Терминирование)
Для наиболее стабильной работы соединения AES/EBU должны быть правильно прерваны. В начале и конце «цепочки»
подключенного оборудования должно быть установлено терминальное сопротивление 110 Ом. Его не должно быть в
промежуточных устройствах. Включение/выключение терминирования выполняется в меню PLM.
Топология Это чисто математический термин, означающий конфигурацию, порядок. Топология сети описывает внешний вид схемы
ее подключения.
Небалансный сигнал Очень распространенный формат передачи аналогового аудио сигнала, например, в домашних аудиосистемах. Несмотря
на то, что PLM оснащен балансными аналоговыми аудио входами, будет необходимо выполнить небалансное
подключение, если источник имеет небалансный выход.
Защита от VHF-
частоты
VHF-защита – еще один компонент защиты усилителя, разработанный Lab.gruppen. Присутствие на выходе усилителя
сверхвысоких частот может быстро повредить громкоговорители. Эта система следит за частотной характеристикой
сигнала на выходах и при необходимости заглушивает их.
Вариант просмотра Информация, отображаемая на дисплее в режиме METER, разделена на страницы, которые называются вариантами
просмотра.
Vpeak Этот параметр отображает пиковое напряжение аудио сигнала. Для синусоиды пиковое напряжение = 1.414 х RMS-
напряжение, Vrms. Этот показатель не следует путать с напряжением полного размаха (V pk-pk), который равен Vpeak x 2
Vrms Этот параметр отображает значение RMS напряжения сигнала.
Предупреждение Предупреждение отображается при состояниях, когда какой-либо рабочий параметр PLM приближается к допустимому
пределу. Предупреждением следует считать желтый цвет индикаторов.
Беспроводная точка
доступа Этим термином называют устройство, используемое для беспроводного подключения к сети Ethernet. Нетрудно
догадаться, что это пара радиоприемник-передатчик.
XLR Стандартный 3-контактный фиксирующийся разъем для передачи аналогового или цифрового (AES/ EBU) аудио сигнала.
Табл. 11-3

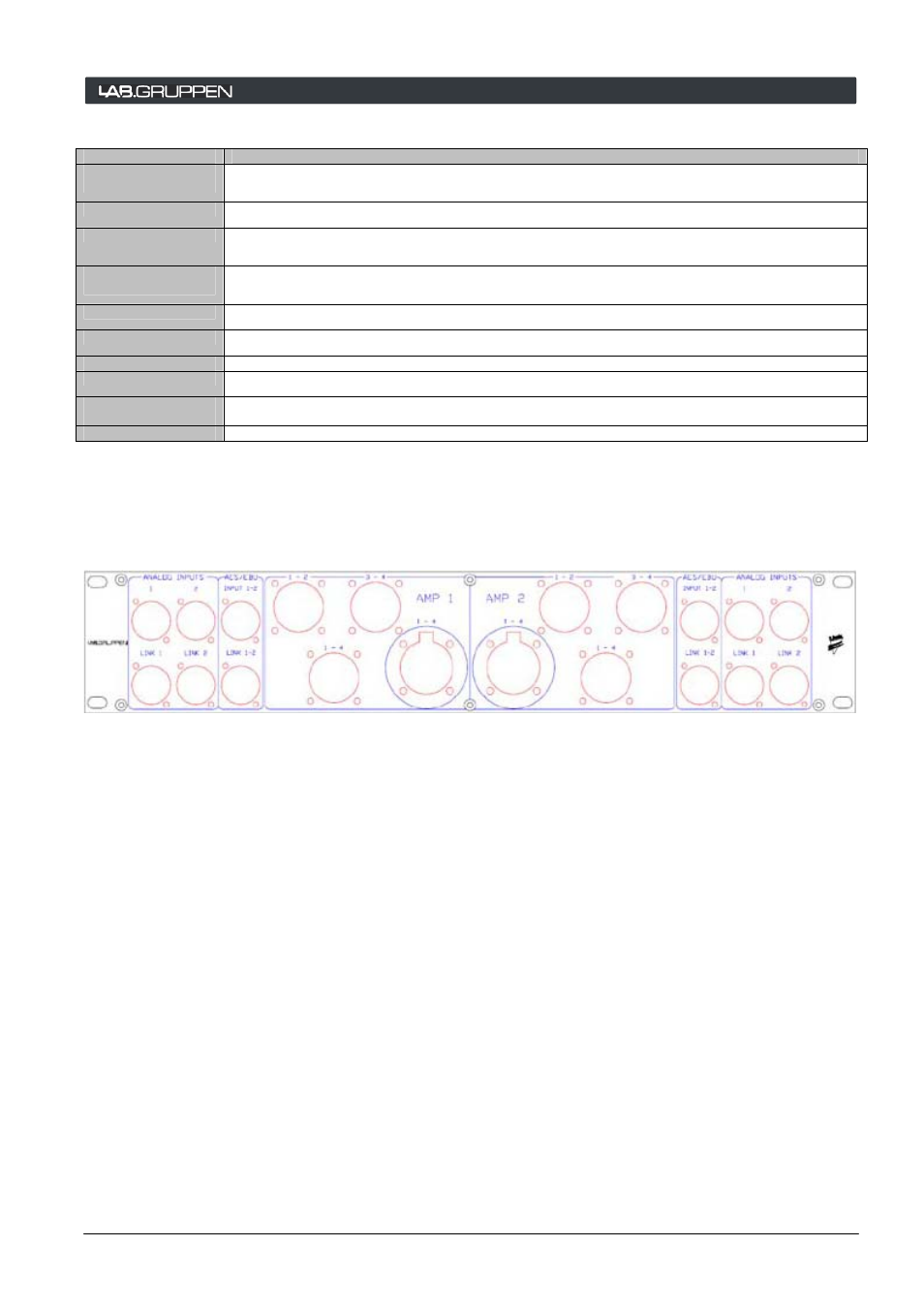

Рис. 12-1: Пример коммутационной панели входов/выходов
