КРАТКИЙ ОБЗОР 6



6.2 Обзор задней панели

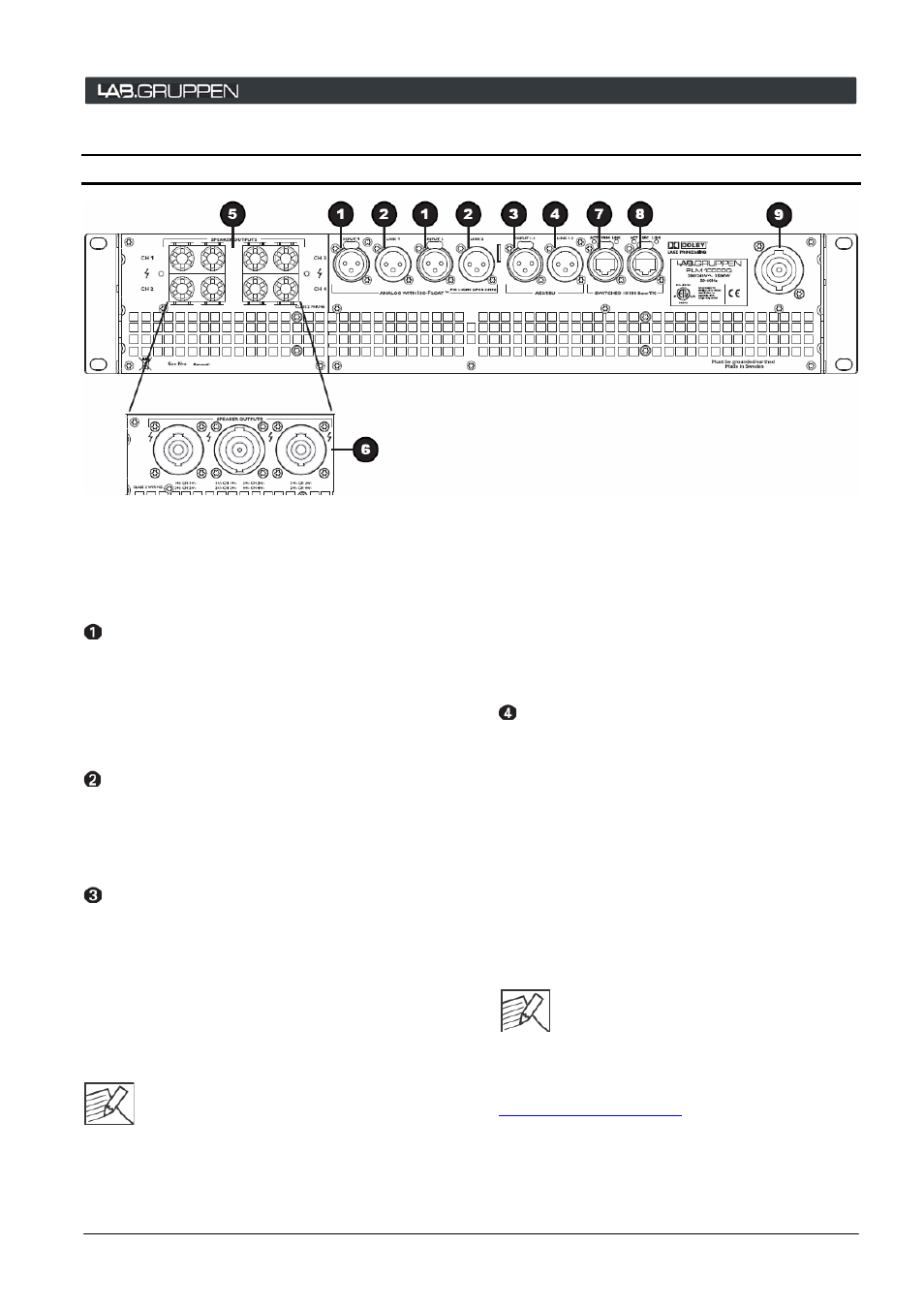

Рис. 6-2


В разделе 10 имеется подробная информация о
разъемах и их распайке.

6.2.1 Разъемы входов и их параллельных

выходов

Аналоговые входы


Аналоговые входы выполнены на разъемах XLR3F,
имеющих

фиксаторы.

Входы

электронно

сбалансированы с использованием запатентованной
схемы Iso-Float. Сопротивление входов 20 кОм, а
максимальный

уровень

принимаемого

сигнала

составляет +26 dBu.

Параллельные аналоговые выходы


Рядом

с

аналоговыми

входами

имеются

параллельные им выходы на разъемах XLR3M. Эти
выходы используются для «ответвления» входного
сигнала на другие PLM или другие устройства.

Входы AES/EBU


Цифровой аудио вход AES/EBU выполнен на
фиксирующем разъеме XLR3F. Этот вход имеет
сопротивление 100 Ом.

Обратите внимание, что формат AES/EBU является
двухканальным, поэтому оба входа PLM находятся на
одном разъеме. Выбор нужного входа производится
либо с лицевой панели, либо удаленно, через
программу.


По сравнению с аналоговыми сигналами,
цифровые

аудио

сигналы

(наподобие

AES/EBU) требуют несколько иного подхода

к коммутации и маршрутизации. В частности,
стандартные микрофонные кабели на разъемах XLR,
даже самые качественные их них, редко используются
для коммутирования цифрового аудио.

Для этого необходимо использовать только цифровые
аудио кабели с сопротивлением 110 Ом. НИКОГДА НЕ
ПОДСОЕДИНЯЙТЕ

ЦИФРОВОЙ

СИГНАЛ

К

АНАЛОГОВОМУ ВХОДУ И НАОБОРОТ. Для разных
типов сигналов применяйте соответствующие кабели.
Если вы не знакомы с техникой передачи цифровых
сигналов, то рекомендуем вам изучить литературу по
этой

тематике,

либо

проконсультируйтесь

с

квалифицированным специалистом в этой области
прежде,

чем

начнете

подключать

цифровое

оборудование. За подробной информацией по этой
теме обратитесь к разделу 12.5.

Параллельный выход AES/EBU


Рядом со входом AES/EBU расположен параллельный
выход на фиксирующем разъеме XLR3M. Этот выход
используется

для

«ответвления»

входящего

цифрового сигнала на другие PLM или другие
устройства. С помощью элементов управления на
лицевой панели вы можете установить на этот выход
терминальное сопротивление. Это необходимо, если
в цепочке цифровых сигналов данный PLM является
последним.

6.2.2 Разъемы выхода

Доступны две версии PLM, отличающиеся друг от
друга способами коммутацией выходов: на разъемах
Speakon, либо на зажимных клеммах.


PLM может работать в «мостовом» режиме,
однако настоящая версия управляющей
программы не поддерживает этот режим.

Поэтому подключение «в мост» НЕ рекомендуется.

Для того, чтобы подробнее узнать о «мостовом»
режиме, свяжитесь со специалистом по адресу

[email protected]

.

Серия PLM - Руководство по эксплуатации 15
