ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ 9
9.11 Режим METER
В режиме METER имеется три варианта просмотра,
которые циклически переключаются нажатием кнопки
METER: Home, Module и Temperature. Каждый из этих
вариантов отображает свой набор информации о
настройках и производительности PLM.
Все три варианта созданы по одной схеме. Дисплей
разбит на восемь блоков, упорядоченных в два
столбца по четыре блока, каждый из которых
соответствует одной «мягкой» клавише/трехцветному
индикатору. Каждый блок вмещает в себя четыре
строки, которые могут отображать либо текст, либо
столбиковую диаграмму.
Вдобавок к этому, также имеется четыре инверсных
текстовых блока посередине экрана между левым и
правым
столбцами.
Эти
блоки
отображают
конфигурацию модуля и выходов. Литеры А и В
соответствуют двум модулям процессора Dolby Lake,
а цифры – номерам выходных каналов PLM. Ниже
приведены два примера:
Если процессор сконфигурирован на два независимых
2-полосных кроссовера, то взаимосвязь между
входами и выходами будет выражена следующим
образом:

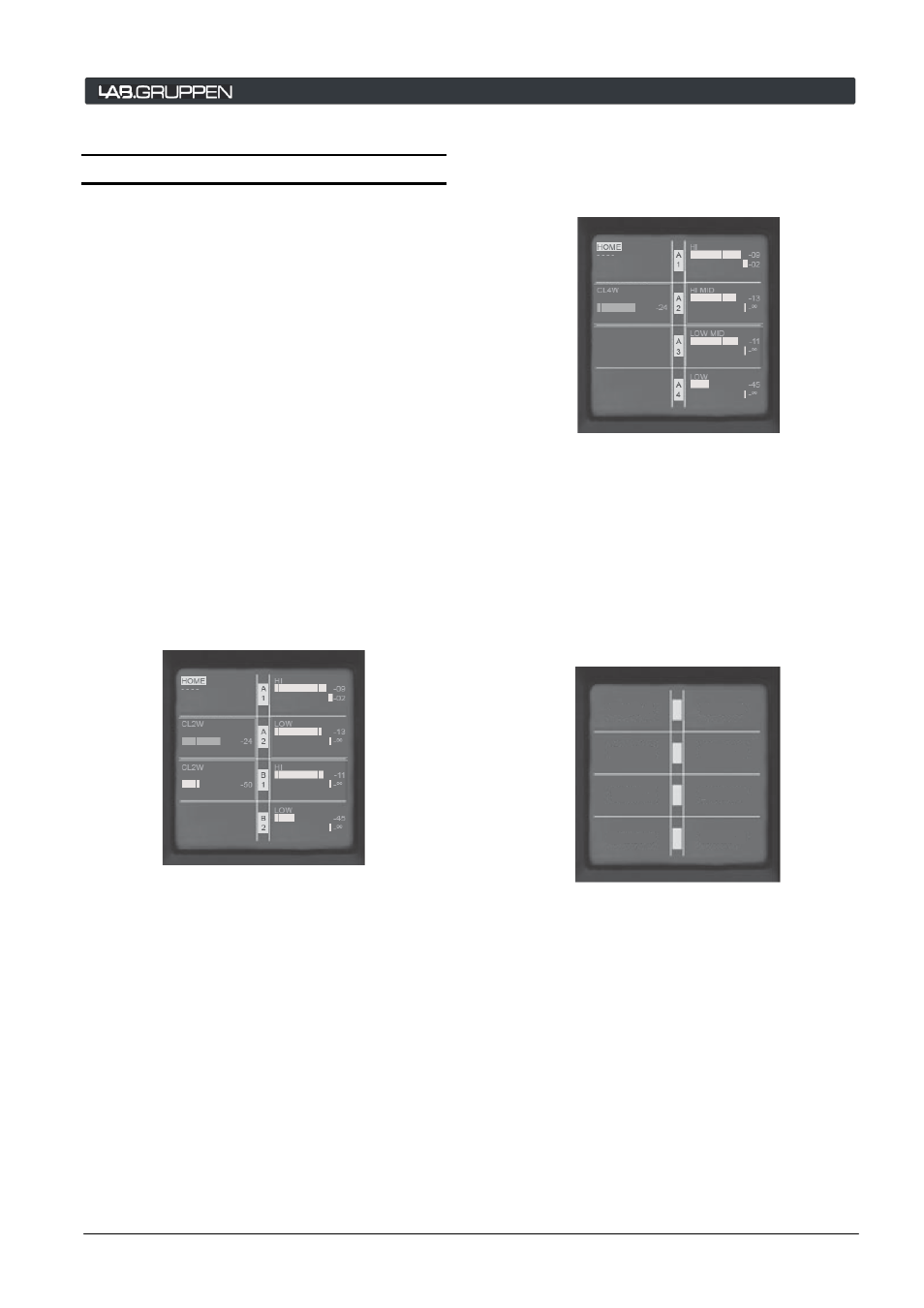

Рис. 9-11
Этот пример показывает, что выходные каналы 1 и 2
используют сигнал модуля А, а каналы 3 и 4 – сигнал
модуля В.
Если процессор сконфигурирован на один 4-полосный
кроссовер, то взаимосвязь между входами и
выходами будет выражена следующим образом:
Рис. 9-12
На этом рисунке показано, что все выходные каналы
используют сигнал модуля А.
В общем случае, четыре блока правого столбца (5-8)
отображают информацию о секции выходов модулей
процессора Dolby Lake. Два центральных блока
левого столбца (2 и 3) отображают информацию,
касающуюся входов модулей. Блоки 1-4 дают
информацию глобального характера о PLM (данные
фрейма).
Блок 1 Блок 5
Блок 2 Блок 6
Блок 3 Блок 7
Блок 4 Блок 8
Рис. 9-13
