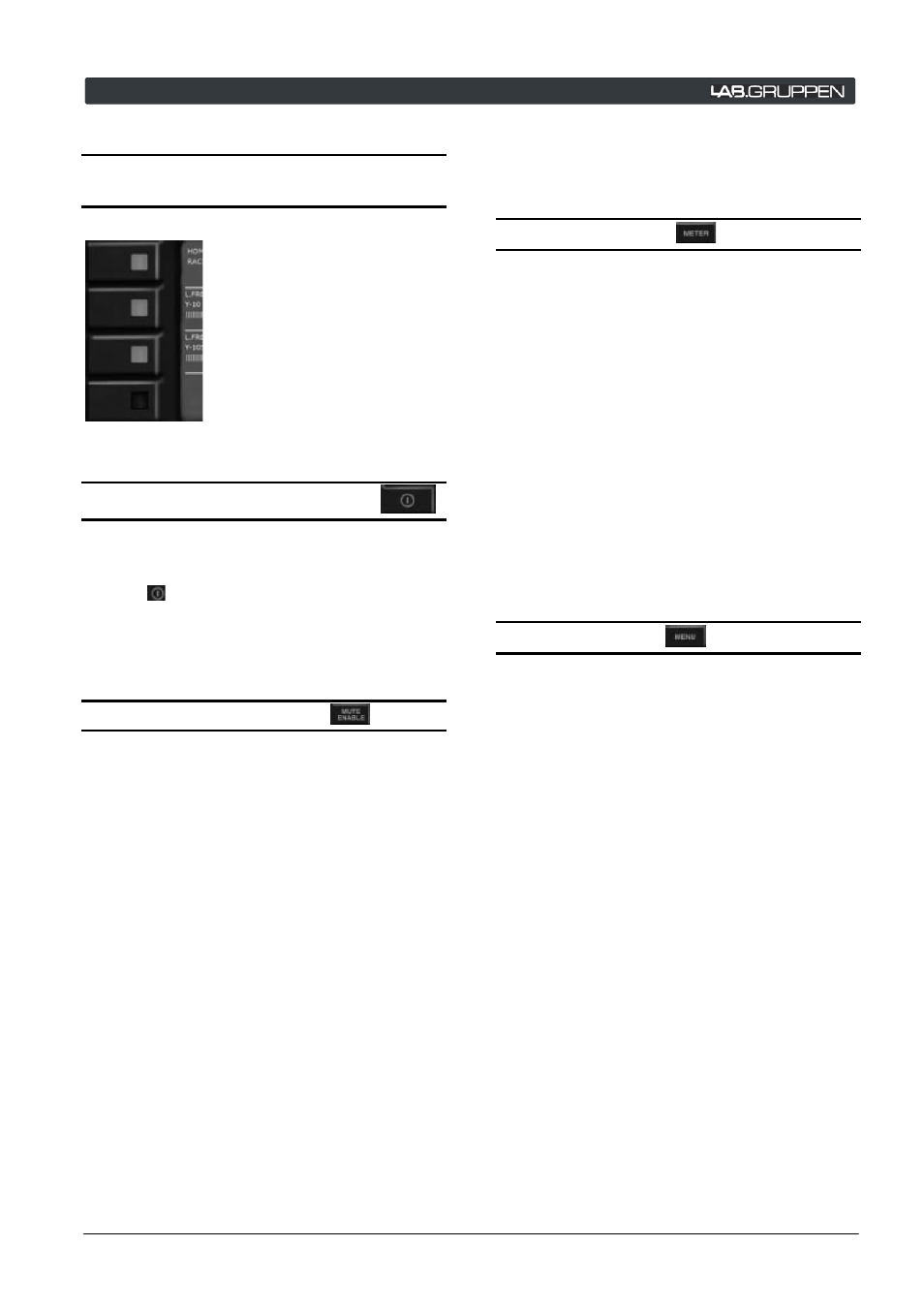

9 ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ
9.2 Блокировка кнопок лицевой
панели
В целях безопасности кнопки
передней панели PLM можно
заблокировать. Когда блокировка
включена, все управление PLM
должно осуществляться через
сеть.
Чтобы заблокировать
клавиатуру, нажмите
одновременно самую верхнюю и
самую нижнюю «мягкие» клавиши,
находящиеся слева от дисплея.
Чтобы снять блок, повторите эту
операцию.
Рис. 9-3
9.3 Кнопка включения питания
Нажатием этой кнопки, которая находится в левой
верхней части лицевой панели, включается питание
PLM. Она оснащена двухцветным индикатором в виде
символа
, который светится красным, когда PLM
подключен к сети. А когда этот индикатор горит
зеленым светом, это означает, что PLM включен.
Чтобы выключить PLM и оставить его в режиме
ожидания, нажмите эту кнопку еще раз.
9.4 Кнопка MUTE ENABLE
Используя лицевую панель, можно заглушивать
входы модуля и силовые выходы.
Однако, перед тем, как включить какое-нибудь
заглушивание, необходимо включить режим MUTE
ENABLE, нажав на эту кнопку. Когда активен,
индикатор кнопки мигает и «мягкие» клавиши теперь
выполняют функции заглушивания. Две центральные
клавиши из левого ряда заглушивают входы модулей
А и В. Четыре «мягкие» клавиши правого ряда
заглушивают
четыре силовых выхода. При
заглушивании какого-либо канала, на дисплее рядом с
«мягкой» клавишей появляется подтверждение.
Обратите внимание: если вы хотите активировать
режим MUTE ENABLE, то необходимо, чтобы PLM
находился в режиме METER.
Если в течение двух минут никаких заглушиваний не
производится, MUTE ENABLE отключается
автоматически.
Если вы хотите самостоятельно отключить режим
MUTE ENABLE, то нажмите эту кнопку еще раз.
9.5 Кнопка METER
Система управления PLM имеет два рабочих режима:
METER и MENU. Каждый режим имеет свой набор
страниц дисплея. В обычных рабочих ситуациях
система находится в режиме METER, который
позволяет пользователю следить за параметрами
PLM, такими как уровень сигнала, мощность выхода и
температура.
В режиме METER возможны три варианта просмотра.
Нажимая на кнопку METER, вы можете поочередно
переключать их.
По умолчанию выбран режим просмотра HOME.
Если вы находитесь в режиме MENU, то нажатием
кнопки METER вы возвращаете дисплей в режим
METER с вариантом просмотра HOME.
Подробное описание вариантов просмотра режима
METER имеется в разделах 9.11.1, 9.11.2 и 9.11.3.
9.6 Кнопка MENU
Второй рабочий режим системы – MENU –
активируется нажатием этой кнопки. При этом
дисплей переход к отображению «страниц» системы
меню, которые отображают список подуровневых
субменю. Название каждого субменю соседствует с
«мягкой» клавишей, нажатие которой открывает
соответствующее ей субменю.
Нажатием этой кнопки в режиме MENU возвращает
дисплей к субменю на уровень выше.
Режим MENU необходим только в тех случаях, когда
вам необходимо что-либо перенастроить в PLM, либо
изменить значение какого-либо параметра.
Подробнее режим MENU описан в разделе 9.12.
28 Серия PLM - Руководство по эксплуатации
