ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ 9
9.1 Навигация с лицевой панели
9.1.1 Общее описание навигации в PLM
Большинство функций PLM могут контролироваться и
управляться через лицевую панель – дисплей,
клавиши и светодиодные индикаторы.
Управляющая система имеет два основных режима
работы – режим METER и режим MENU. Режим
METER имеет три варианта просмотра – HOME,
MODULE
и TEMPERATURE. Каждый вариант
просмотра отображает разную информацию о
производительности и конфигурации PLM, а также
позволяет настраивать различные параметры. С
помощью кнопки METER вы можете переключать
варианты просмотра в последовательности.
Home
Module
Temperature

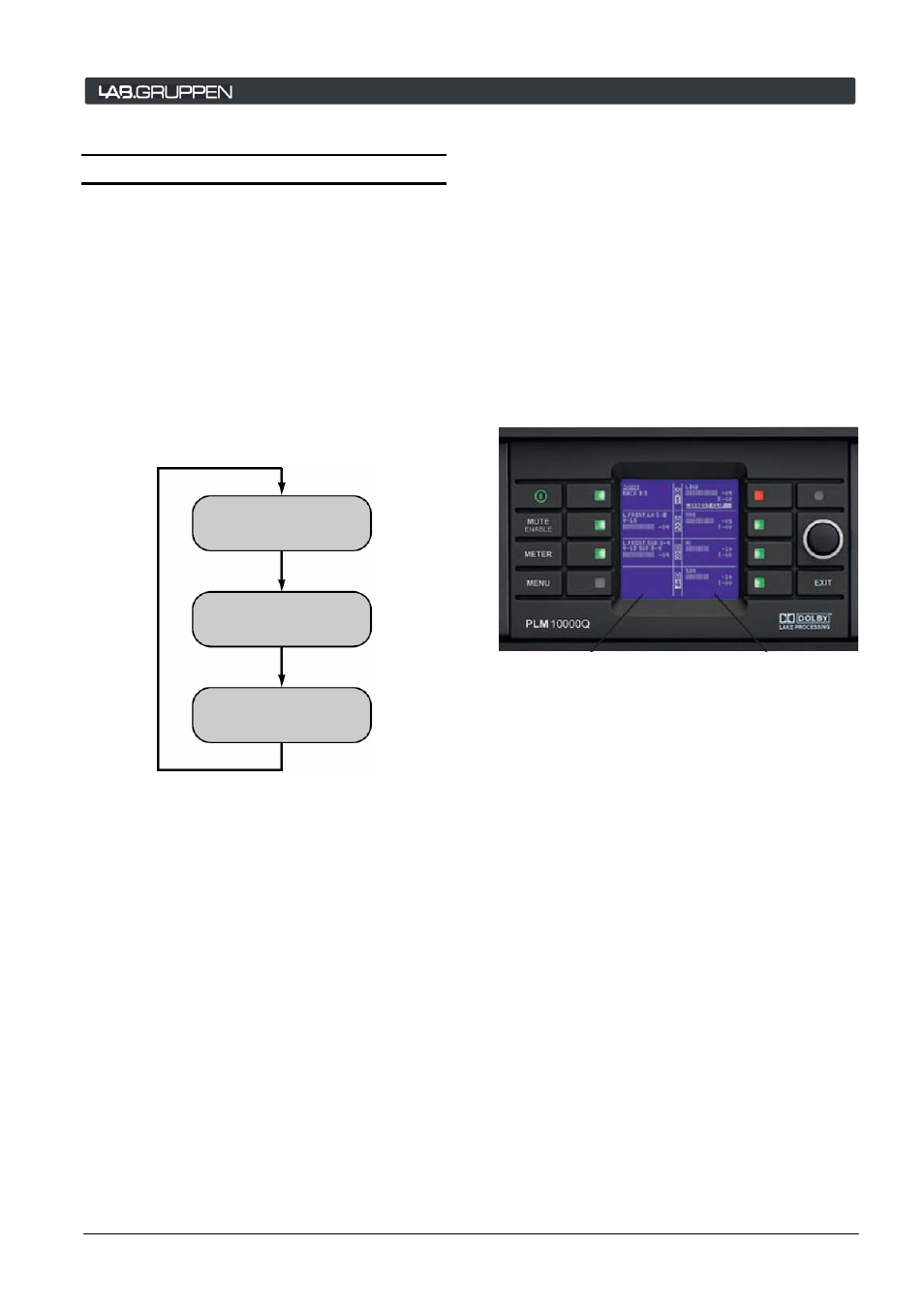

Рис. 9-1: Режимы просмотра METER
При включении PLM сразу переходит к режиму
METER, вариант HOME. Раздел 9.1.11 этого
руководства более подробно описывает все три
варианта просмотра.
Режим MODE активируется при нажатии кнопки
MENU. При этом дисплей начинает отображать самую
«верхнюю» страницу древа меню, которое содержит
множество субменю. Выбор необходимого субменю
производится
с помощью «мягких» клавиш,
расположенных рядом с дисплеем. В некоторых
случаях
сначала предлагается более низкий
«уровень» субменю, который позволяет несколькими
нажатиями настроить параметр на нужно значение, в
то время как по отдельности параметры находятся в
списке и настраиваются енкодером. Более подробное
описание режима MENU и различных субменю
имеется в разделе 9.12.
Предупреждения о сбоях или предельных нагрузках в
первую
очередь отображают трехцветные
светодиодные индикаторы, находящиеся внутри
«мягких» клавиш. Одновременно с ними, сообщение о
сбое появляется на дисплее, рядом с клавишей,
индикатор которой начал светиться. Полное описание
сигналов о предупреждениях находится в разделе
9.10.2. В общем случае, индикаторы «мягких» клавиш,
расположенных
слева от дисплея, отражают
проблемы, возникшие либо с PLM, либо с его
входами.
Индикаторы «мягких» клавиш,
расположенных слева от дисплея, отражают
проблемы с силовыми выходами. Обратите внимание,
что эти же индикаторы отображают состояние
функции заглушивания входов и выходов, когда
выбран режим MUTE ENABLE.
Входы PLM Каналы выхода PLM
Рис. 9-2
9.1.2 Проверка доступности модулей в программе
DLC PLM Edition из PLM
Когда используется обширная система, включающая
несколько PLM, вам,
возможно, понадобится
определить конкретный модуль в программе DLC PLM
Edition. Для этого имеется возможность «засветить»
модуль в компьютере напрямую из PLM.
Для работы этой функции необходимо, чтобы PLM
находился в режиме METER.
Нажмите «мягкую» клавишу, находящуюся рядом с
выбранным блоком входа модуля, и соответствующий
модуль будет выделен желтым цветом в программе
DLC PLM Edition. Если модуль еще не установлен в
рабочей зоне, то при активации этой функции панель
прокрутки перейдет к выделенному модулю и
установит его в центр дисплея.
