ИНТЕРФЕЙС ЗАДНЕЙ ПАНЕЛИ 10

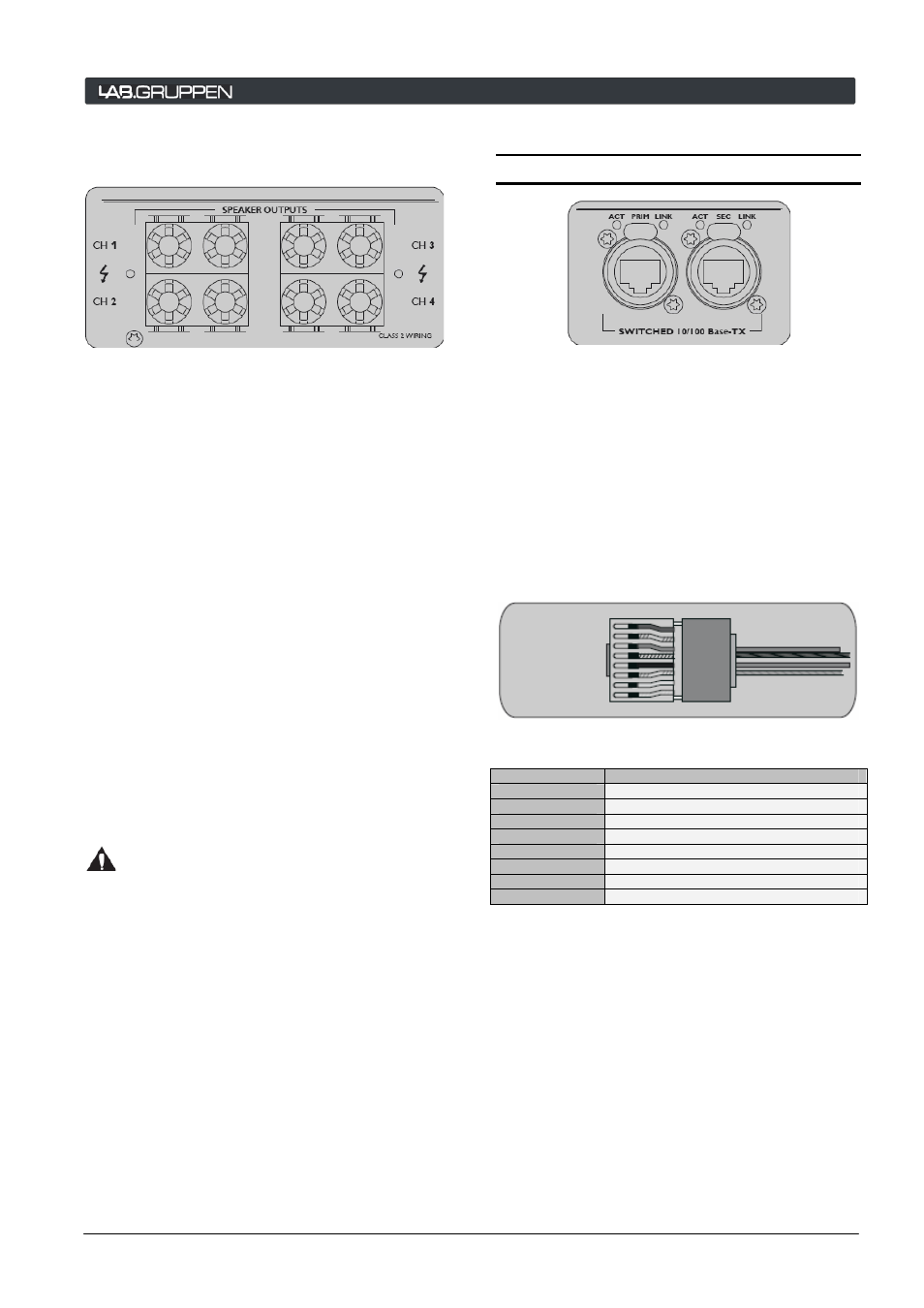

10.3.2 Зажимные клеммы
Рис. 10-8
Другая версия PLM оснащена четырьмя парами 4-
миллиметровых зажимных клемм черного и красного
цветов. Каждая пара содержит один канал силового
выхода.
Подсоединяйте контакт «+» громкоговорителей к
красным клеммам, контакты «-» - к черным.
Всего существует три способа подсоединения к
зажимным клеммам:
¾
Изготовьте кабели с разъемами Banana на
конце и вставьте разъем в центр клеммы.
¾
Пропустите оголенные концы проводов в
отверстия клемм. Каналы 1 и 3 находятся на
верхних клеммах, а каналы 2 и 4 – на нижних.
После этого осторожно затяните пластиковые
головки
клемм
усилиями
пальцев –
старайтесь не перетягивать их.
¾
Запрессуйте
лепестковый
вывод
на
оголенном участке провода. Эти выводы
можно подсоединять к клеммам сверху (для
каналов 1 и 3) и снизу (для каналов 2 и 4). Не
используйте для них отверстие клеммы.
После этого осторожно затяните пластиковые
головки
клемм
усилиями
пальцев –
старайтесь не перетягивать их.
PLM может производить высокое напряжение
на своих выходах. Не подсоединяйте и не
отсоединяйте ваши громкоговорители от этих выходов
в тот момент, когда PLM включен. Никогда не
эксплуатируйте акустические кабели с оголенными
местами. Для Speakon-версии: не используйте
соединяющие разъемы без их крышек.
10.4 Разъемы RJ45
Рис. 10-9
Подключение к сети выполняется с помощью двух
сетевых портов на разъемах RJ45. Вторичный разъем
(SEC) используется для «ответвления» сетевого
сигнала и подключения ко вторичной сети.
Для подключения к сети можно использовать как
прямо обжатые кабели, так и с «перевернутой»
обжимкой: сетевые порты PLM автоматически
определяют используемый тип. Мы рекомендуем вам
использовать готовые кабели Cat-5e, однако если вам
будет необходимо самостоятельно изготовить такой
кабель, то используйте следующую схему обжима:
Коричневый
Коричневый + белый
Зеленый
Синий+белый
Синий
Зеленый + белый
Оранжевый
Оранжевый + белый
Рис. 10-10
Пин №
Цвет жилы
1
Коричневый
2
Коричневый + белый
3
Зеленый
4
Синий + белый
5
Синий
6
Зеленый + белый
7
Оранжевый
8
Оранжевый + белый
Табл. 10-4
Когда PLM подключен к активной сети, над разъемом
начинает
светиться
желтый
индикатор LINK.
Активность сети отражает индикатор ACT – он может
как мигать, так и светиться непрерывно.
