ИНТЕРФЕЙС ЛИЦЕВОЙ ПАНЕЛИ 9
9.12.2 Субменю Module
Это субменю открывается нажатием «мягкой»
клавиши 2 – Module.

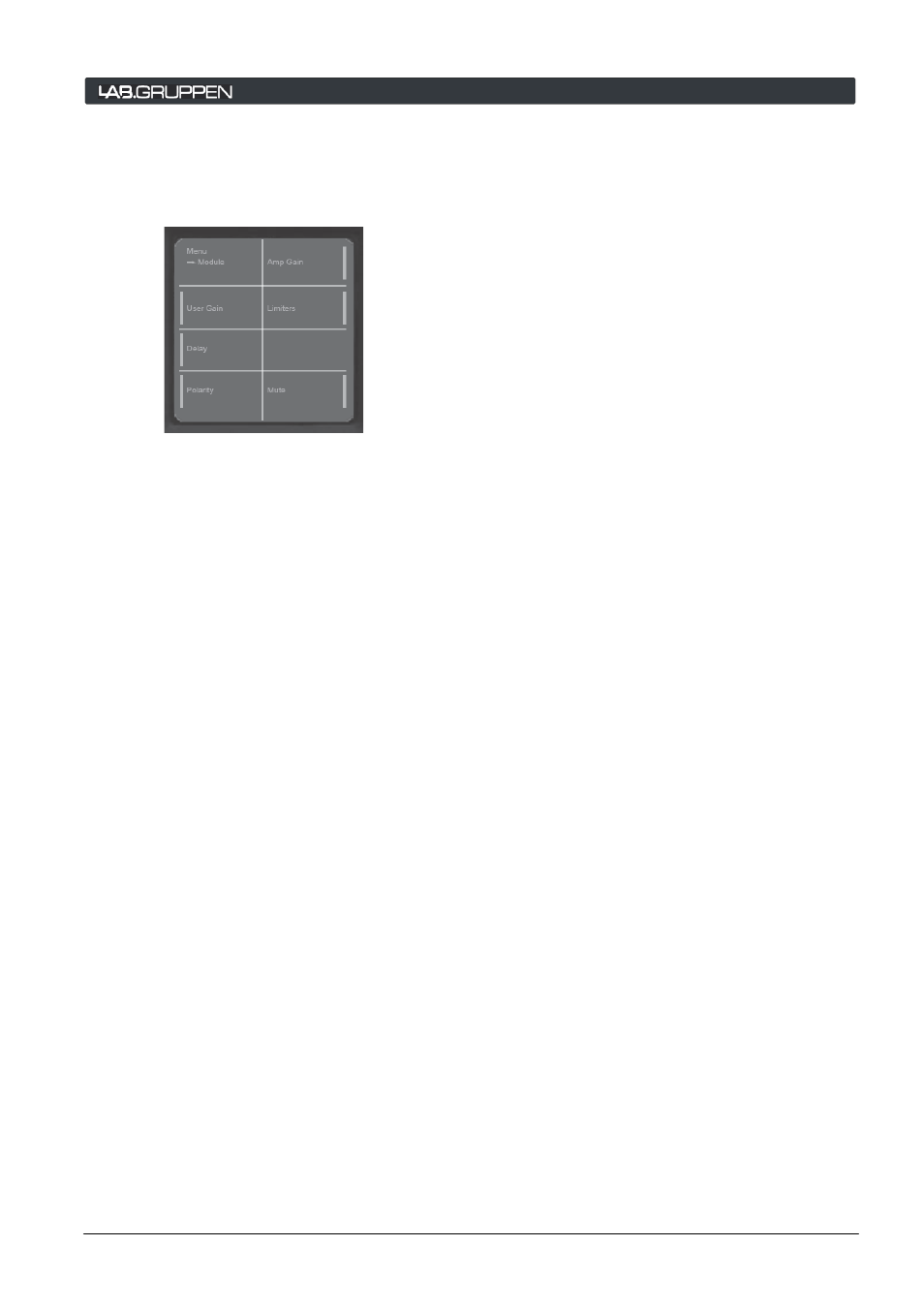

Рис. 9-18
Здесь доступны следующие опции:
9.12.2.1 User Gain – Пользовательский Гейн
Эта опция открывается нажатием «мягкой» клавиши 2
(User Gain) из Menu > Module.
Эта опция позволяет настроить гейн в двух разных
точках. «Мягкие» клавиши 2 и 3 используются для
выбора настройки чувствительности входов модулей
А и В соответственно. «Мягкие» клавиши 5-8
используются для выбора настройки гейна выходов
модулей 1-4. Чувствительность можно настроить в
пределах от -100 до +20 дБ с шагом 0.1 дБ. Все эти
значения могут быть настроены через программу DLC
PLM Edition.
Значение групповой суммы также отображается (в
скобках) для этого параметра каждого канала.
9.12.2.2 Delay – Задержка
Эта опция открывается нажатием «мягкой» клавиши 3
(Delay) из Menu > Module.
Звуковой сигнал можно задержать (обычно задержку
устанавливают на излучатель, либо в целях
выравнивания звукового потока). Задержка может
быть установлена как на входах модулей, так и на их
выходах. Задержка, назначенная на входы модуля,
разумеется влияет на выходы и в общем случае будет
использоваться
для
временного
выравнивания
сигналов
громкоговорителей,
расположенных
в
разных местах. Иногда задержка может понадобиться
для временного выравнивания сигналов излучателей,
даже находящихся в одном кабинете.
Максимальное время задержки на входе – 1.8 сек, а
на выходе – 100 мсек. Шаг настройки – 0.1 мсек.
Параметры задержки модуля также могут быть
настроены через программу DLC PLM Edition.
Значение групповой суммы также отображается (в
скобках) для этого параметра каждого канала.
9.12.2.3 Phase Reverse – Переворот Фазы
Эта опция открывается нажатием «мягкой» клавиши 4
(Polarity) из Menu > Module.
Возможность переворота фазы сигнала возможно как
на входах модулей А и В, так и на их выходах. На
дисплее отображаются два варианта полярности:
Positive (нормальный
сигнал)
и Negative
(инвертированный сигнал). Вход или выход можно
выбрать соответствующей «мягкой» клавишей, а
полярность изменяется с помощью енкодера.
Управление фазой сигналов может осуществляться
через программу DLC PLM Edition.
9.12.2.4 Amp Gain – Чувствительность Усилителя
Эта опция открывается нажатием «мягкой» клавиши 5
(Amp Gain) из Menu > Module.
Этот
параметр
является
чувствительностью
выходного усилительного каскада PLM, ее можно
настроить отдельно для каждого канала выхода. По
умолчанию,
чувствительность
установлена
на
значение 35 дБ, но вы можете изменить ее в пределах
от 22 до 44 дБ с шагом 0.1 дБ. Настраивая Amp Gain,
необходимо учитывать настройки субменю User Gain,
т.к. эти параметры взаимосвязаны между собой. (см.
раздел 9.12.2.1)
9.12.2.5 Limiters – Лимитеры
Эта опция открывается нажатием «мягкой» клавиши 6
(Limiters) из Menu > Module.
В этом меню можно настраивать различные
параметры,
касающиеся
лимитеров ISVPL и
LimiterMax. По умолчанию, большинство параметров
лимитера настраиваются одновременно для всей
группы выходов, однако вы можете выбрать
отдельные каналы для их настройки. Исключением в
данном случае являются только параметры времени
атаки и спада.
