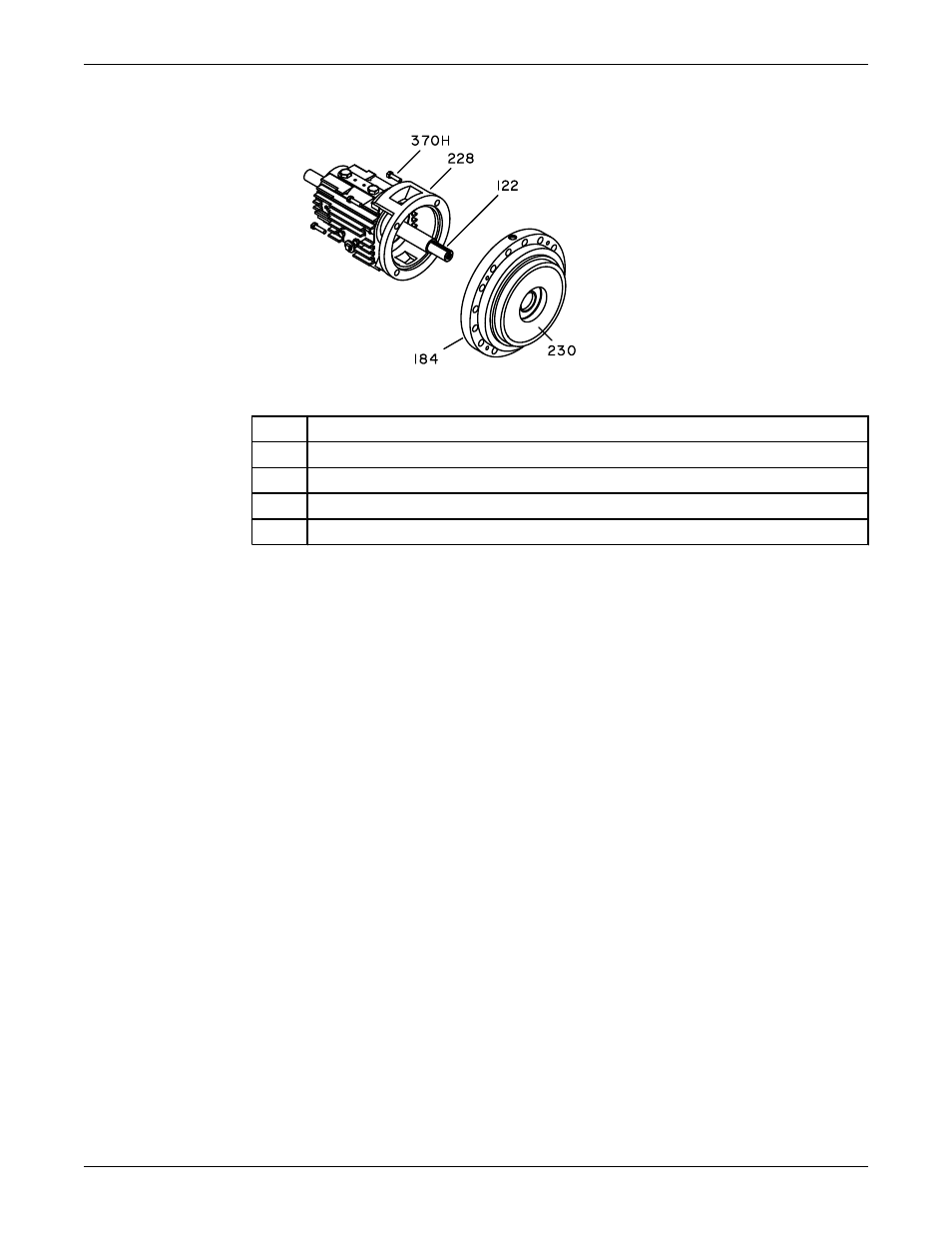

122
Вал
184
Крышка уплотнительной камеры
228
Опорная рама
230
Компенсационное кольцо крышки уплотнительной камеры
370H
Болты опорной рамы
2. Прикрепите строп к рым-болту и верхнему подъемному приспособлению.
3. Поднимите крышку уплотнительной камеры и установите ее, обеспечив соосность с валом.
4. Установка крышки уплотнительной камеры на опорную раму:
a) Осторожно наденьте крышку на вал и вставьте в опорную раму.
b) Установите крышку уплотнительной камеры и болты опорной рамы.
c) Равномерно затяните болты попеременным способом.
Затяните болты, соблюдая максимальные моменты затяжки для крепежных деталей модели
3700, приведенные в соответствующей таблице.
5. Проверка лицевой поверхности крышки уплотнительной камеры на осевое биение:
a) Установите циферблатный индикатор на вал.
b) Поверните вал таким образом, чтобы индикатор повернулся вокруг лицевой поверхности
прокладки крышки уплотнительной камеры на 360°.
Если показатель индикатора превышает 0,13 мм, определите причину и исправьте ее.
