• Шайба рабочего колеса (199)
• Пружинная шайба рабочего колеса (199А)
• Гайка рабочего колеса (304)
• Пружинная шайба подшипника (382)
• крышка водяной рубашки (490)*
• все гайки, болты и винты
* Если входит в комплект поставки.
Рекомендации по замене вала
Проверка параметров вала
Проверьте подгонку подшипников вала. Если подгонка не соответствует допускам, указанным в
таблице подгонки и допусков для подшипника, вал подлежит замене.
Проверка прямолинейности вала

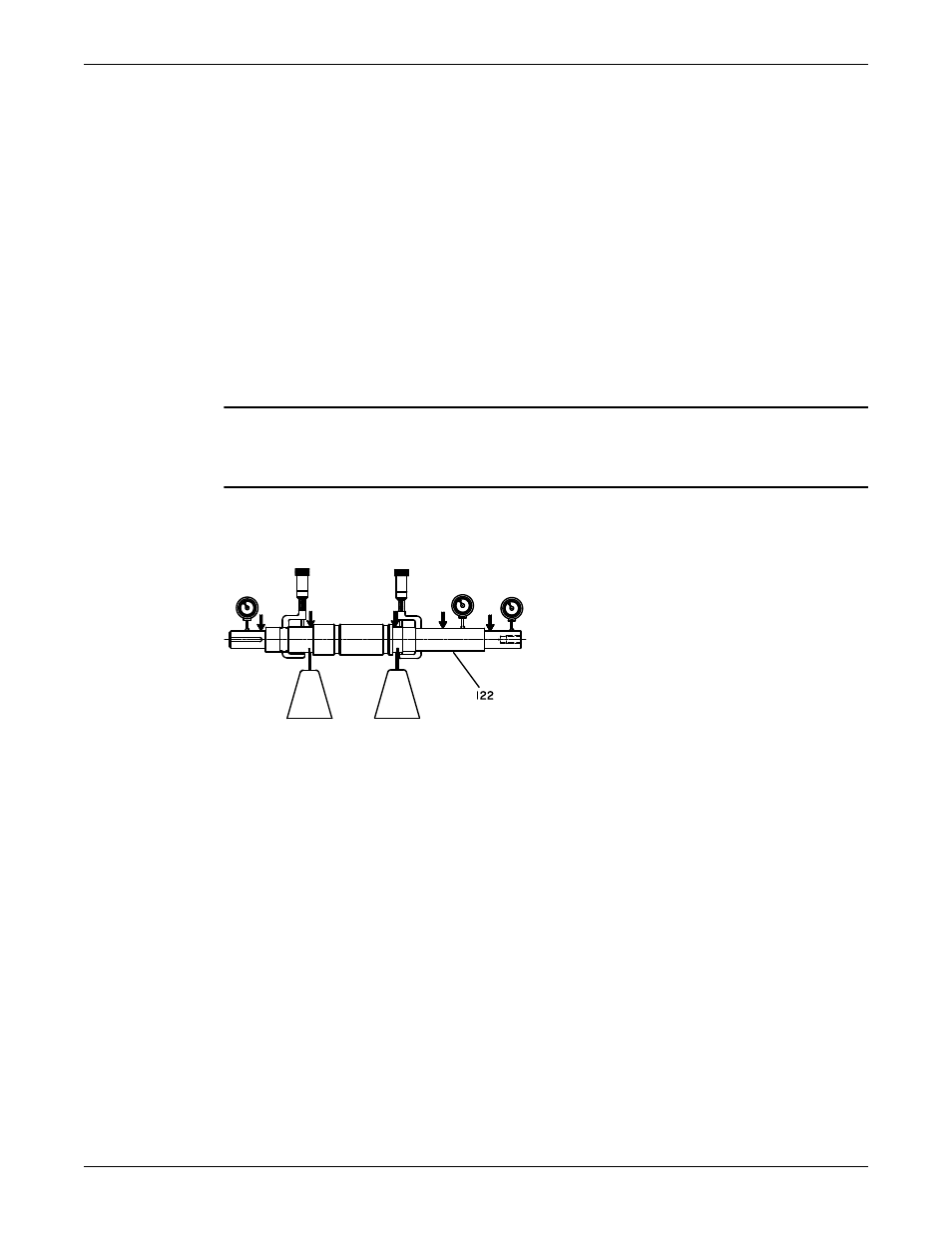

Проверьте прямолинейность вала. Установите вал на V-образные блоки или балансировочные
катковые опоры в участках узлов подшипников. Замените вал при осевом биении минимум 0,03 мм.
ПРИМЕЧАНИЕ:
Для проверки осевого биения не следует использовать центр вала, который может получить
повреждения во время демонтажа подшипников или рабочего колеса.
Проверка поверхности вала
Проверьте поверхность вала на предмет повреждений, уделяя особое внимание участкам, указанны
стрелками на следующем рисунке. При наличии не подлежащих ремонту повреждений замените вал.
Осмотр подшипников
Состояние подшипников
Повторное использование подшипников запрещено. Состояние подшипников является важным
показателем эксплуатационных условий в опорной раме.
Контрольный список
При осмотре подшипников выполните следующие виды проверки.
• Выполните осмотр подшипников на предмет загрязнений и повреждений.
• Задокументируйте состояние смазочного масла и наличие осадка.
• Проверьте шариковые подшипники на предмет расшатанности, наличия шероховатостей или
шумов при вращении.
• При наличии повреждений подшипников определите их причины. Если причиной
повреждения не является обычный износ, устраните неполадку перед повторным вводом
насоса в эксплуатацию.
Сменные подшипники
Для замены должны использоваться подшипники, приведенные в данной таблице, или
эквивалентные.
Техническое обслуживание (продолжение)
72 Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
