Рекомендация
Пояснение/комментарий
При верхнем расположении насоса
необходимо принять отдельные меры по
снижению возможной передачи шума.
Рекомендуется получить консультацию
специалиста по защите от шума.
Требования к фундаменту
Меры предосторожности
ОСТОРОЖНО:
При работе с насосами моделей NM3171, NM3196, 3198, 3298, 3700, V3298, SP3298, 4150, 4550, 3107
может возникнуть риск статического электроразряда от пластиковых элементов, не снабженных
надлежащим заземлением. При работе с непроводящей жидкостью слив и промывка насоса с
помощью проводящей жидкости допускаются при отсутствии условий для образования искры.
Требования
• Фундамент должен обеспечивать гашение вибрации всех типов и представлять собой
постоянное жесткое основание для насосного блока. Расположение и размер отверстий для
болтов фундамента обозначены на монтажной схеме, входящей в комплект документации насоса.
• Вес фундамента должен в два–три раза превышать вес насоса.
• Во избежание деформаций и растяжений при затягивании фундаментальных болтов
фундамент должен представлять собой плоское и прочное бетонное основание.
• Наиболее часто используются фундаментные болты втулочного типа и J-образные болты. Оба
указанных типа позволяют перемещение для окончательного регулирования болта.

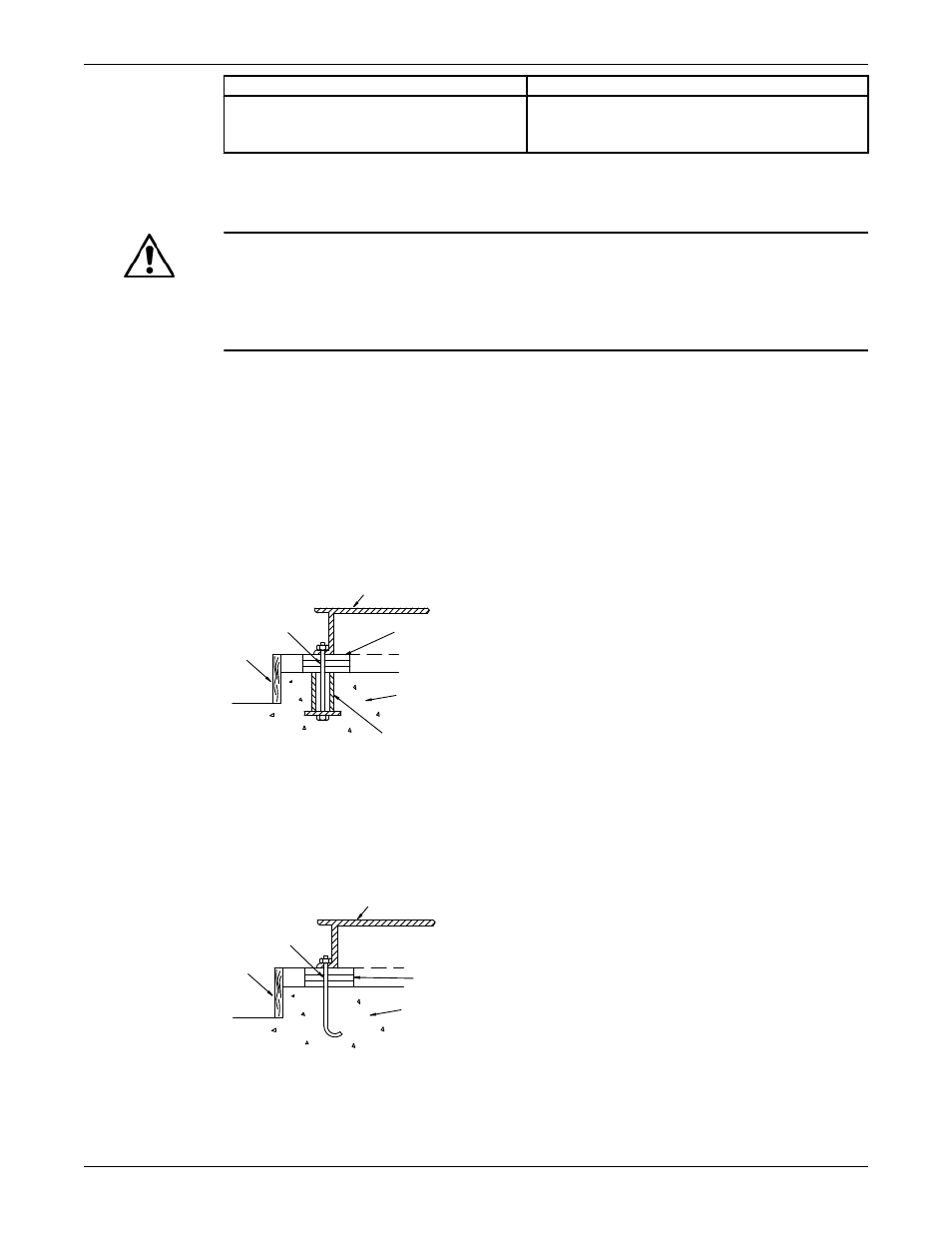

Болты втулочного типа
1
2
3
4
5
6
1.
Опорная плита
2.
Прокладки или клинья
3.
Фундамент
4.
Втулка
5.
Порог
6.
Болт (втулочного типа)
J-образные болты
1
3
2
4
5
1.
Опорная плита
2.
Прокладки или клинья
3.
Фундамент
4.
Порог
5.
Болт (J-образный)
Установка (продолжение)
