Установка опорной плиты с помощью винтовых домкратов
Потребуются следующие инструменты и материалы:
• Противозадирная смазка
• Винтовые домкраты
• Прутковая заготовка
• Два ватерпаса
Данная процедура применима к опорной плите из сварной стали и опорной плите с выдающимся
основанием.
1. Обработайте винтовые домкраты противозадирной смазкой.
Смазка облегчает извлечение домкратов после цементирования.
2. Осторожно опустите опорную плиту на болты фундамента и выполните указанные ниже
действия:
a) Отрежьте пластины от прутковой заготовки и закруглите кромки пластин для снижения
концентрации напряжения.
b) Установите пластины между винтовыми домкратами и поверхностью фундамента.
c) С помощью четырех винтовых домкратов расположенных в углах, поднимите опорную
плиту над фундаментом.
Расстояние между опорной плитой и поверхностью фундамента должно находиться в
диапазоне 0,75 дюйма (19 мм) и 1,50 дюйма. (38 мм).
d) Центральные винтовые домкраты на данном этапе не должны соприкасаться с
поверхностью фундамента.

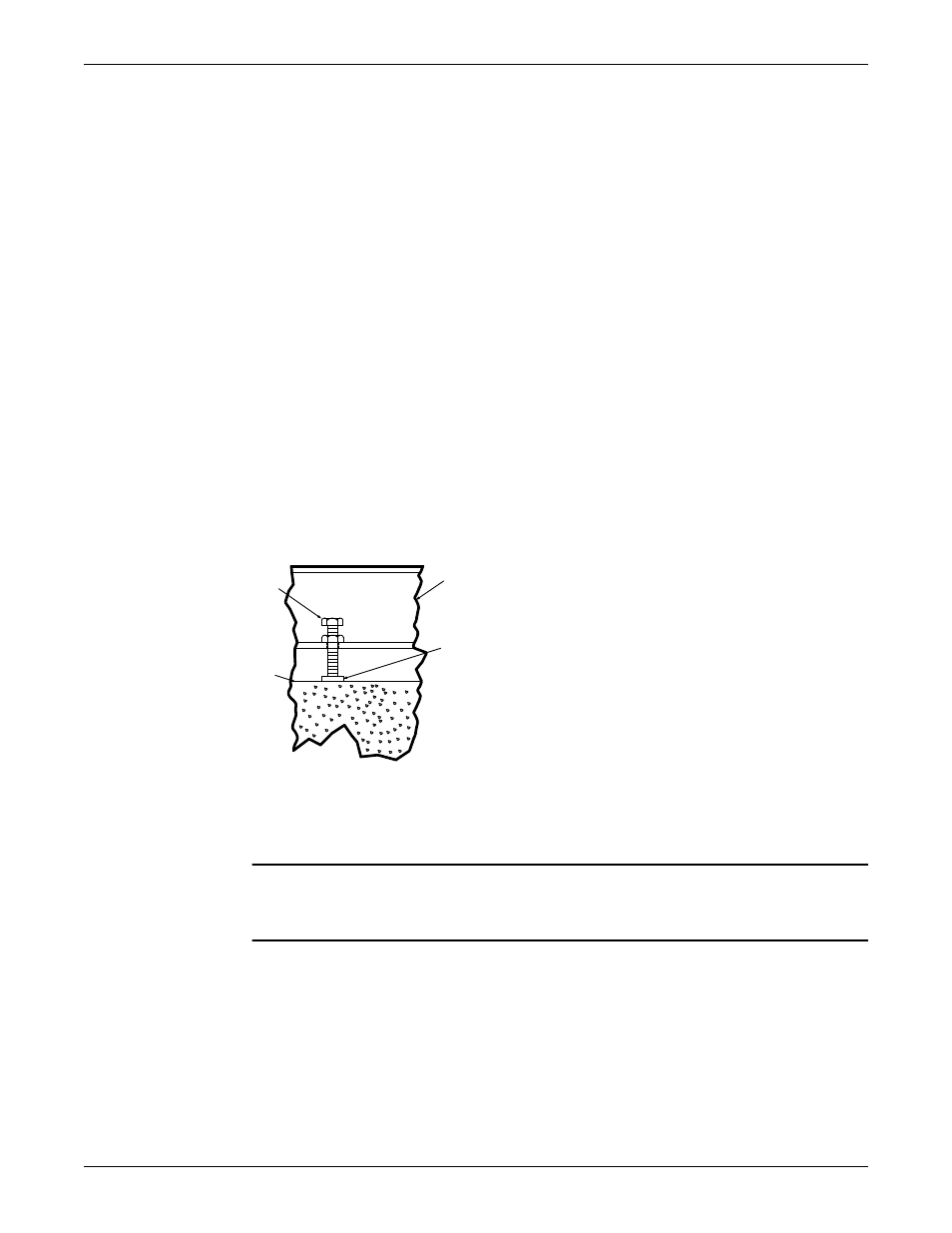

1
2
3
4
1. Винтовой домкрат
2. Опорная плита
3. Фундамент
4. Плита
3. Выровняйте монтажные площадки привода указанным ниже образом.
ПРИМЕЧАНИЕ: Для обеспечения надлежащего горизонтального выравнивания удаляйте
всю грязь с монтажных площадок. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
a) Поместите один из ватерпасов вдоль одной из двух площадок.
b) Поместите второй ватерпас поперек торцов двух площадок.
c) Выровняйте площадки, регулируя четыре угловых винтовых домкрата.
Убедитесь, что показатели продольного и поперечного ватерпасов максимально
приближаются к нулю.
4. Опустите центральные винтовые домкраты вниз до их посадки на соответствующие пластины
на поверхности фундамента.
5. Выровняйте монтажные площадки насоса указанным ниже образом.
Установка (продолжение)
