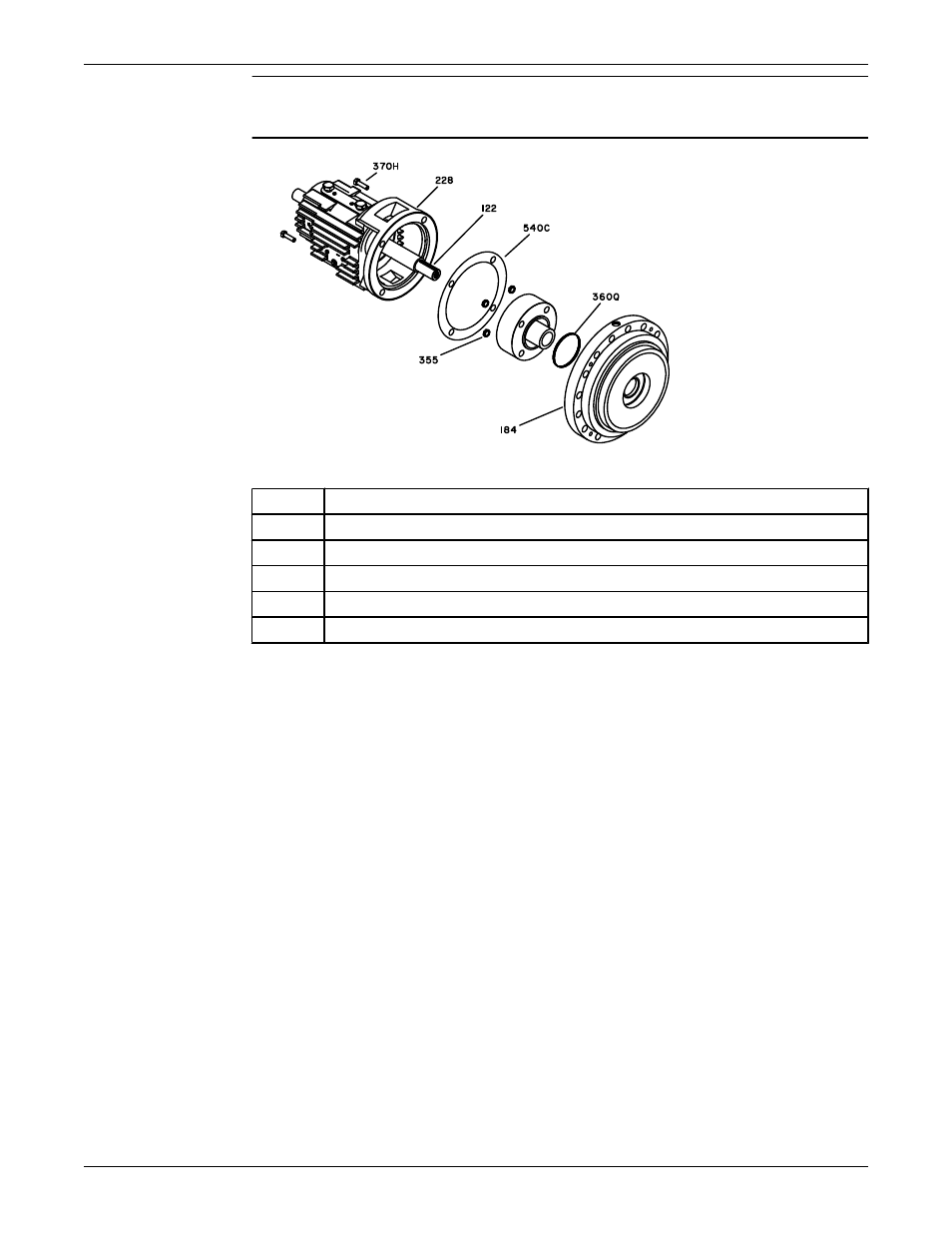

ПРИМЕЧАНИЕ:
Необходимо правильным образом разместить втулку сальника торцевого уплотнения.
122
Вал
184
Крышка уплотнительной камеры
228
Опорная рама
355
Гайки штифтов сальника
370H
Болты опорной рамы
540C
Прокладка крышки уплотнительной камеры
4. Установите опорную раму, поместите прокладку крышки уплотнительной камеры в расточку
опорной рамы, подгоните отверстия.
5. Установите крышку уплотнительной камеры.
a) Прикрепите строп к рым-болту и верхнему подъемному приспособлению.
b) Поднимите крышку уплотнительной камеры и установите ее, обеспечив соосность с валом.
c) Установите крышку уплотнительной камеры на приводную часть, осторожно перемещая
крышку над поворотным элементом патронного уплотнения.
Сальниковые болты должны плавно входить в отверстия сальника патронного уплотнения,
крышка должна быть подогнана к фиксатору опорной рамы.
d) Опорная рама и прокладка крышки уплотнительной камеры должны занимать правильное
положение и не иметь повреждений.
e) Установите крышку уплотнительной камеры и болты опорной рамы, а затем затяните их
попеременным способом.
Затяните болты, соблюдая максимальные моменты затяжки для крепежных деталей модели
3700, приведенные в соответствующей таблице.
f) Установите гайки штифтов сальника и равномерно затяните их, соблюдая максимальные
моменты затяжки для крепежных деталей модели 3700, приведенные в соответствующей
таблице.
6. Затяните установочные винты в стопорном кольце.
7. Отсоедините разделительное кольцо или зажим.
8. Проверьте беспрепятственность вращения вала.
При обнаружении трения или чрезмерного сопротивления определите причину и устраните ее.
