b) Если диаметр ступицы муфты превышает диаметр отверстия в крепеже защитного
устройства лопасти отражателя, снимите ступицу муфты.
c) Отпустите установочный винт лопасти упорного отражателя.

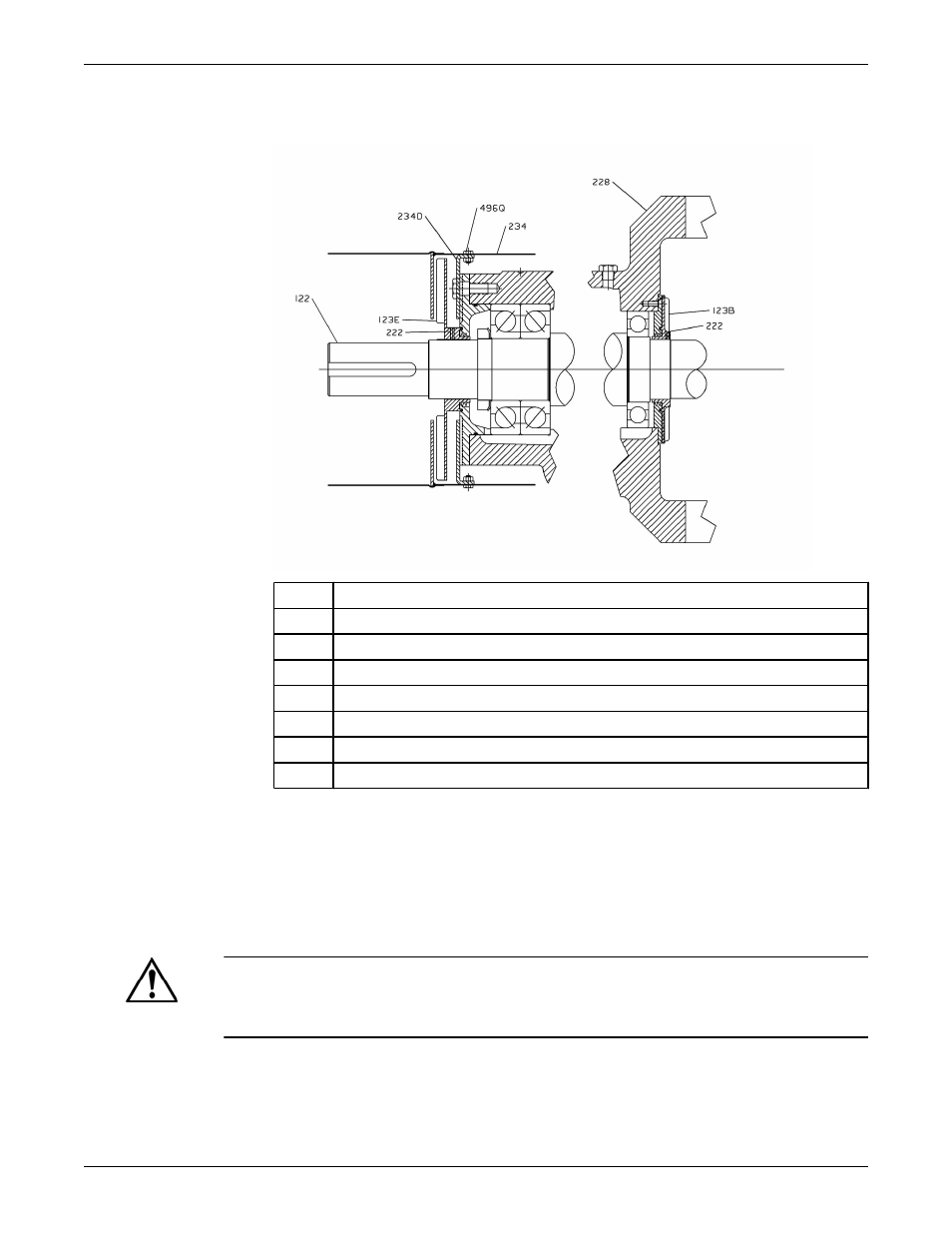

122
Вал
123B
Вентилятор радиального отражателя
123E
Вентилятор упорного отражателя
222
Установочный винт отражателя
228
Опорная рама
234
Ограждение вентилятора упорного отражателя
234D
Опора ограждения вентилятора упорного отражателя
496Q
Винты опоры
d) Снимите лопасть упорного отражателя с вала.
e) Снимите болты концевой крышки упорного подшипника и опорной рамы.
f) Выполните юстировку крепежа защитного устройства лопасти упорного отражателя по
отношению к концевой крышке упорного подшипника таким образом, чтобы пазы
крепежа совместились с отверстиями концевой крышки.
g) Установите болты концевой крышки упорного подшипника и опорной рамы и затяните,
соблюдая максимальные моменты затяжки для крепежных деталей модели 3700,
приведенные в соответствующей таблице.
ОСТОРОЖНО:
Не допускайте чрезмерной затяжки болтов концевой крышки упорного подшипника и опорной
рамы.
h) Установите лопасть упорного отражателя на вал.
i) Разместите лопасть упорного отражателя на расстоянии около 0,8 мм от концевой крышки
упорного подшипника и плотно затяните установочный винт отражателя.
j) Надвиньте защитное устройство лопасти упорного отражателя на опору защитного
устройства и совместите отверстия в защитном устройстве с отверстиями в опоре.
