Страница 87

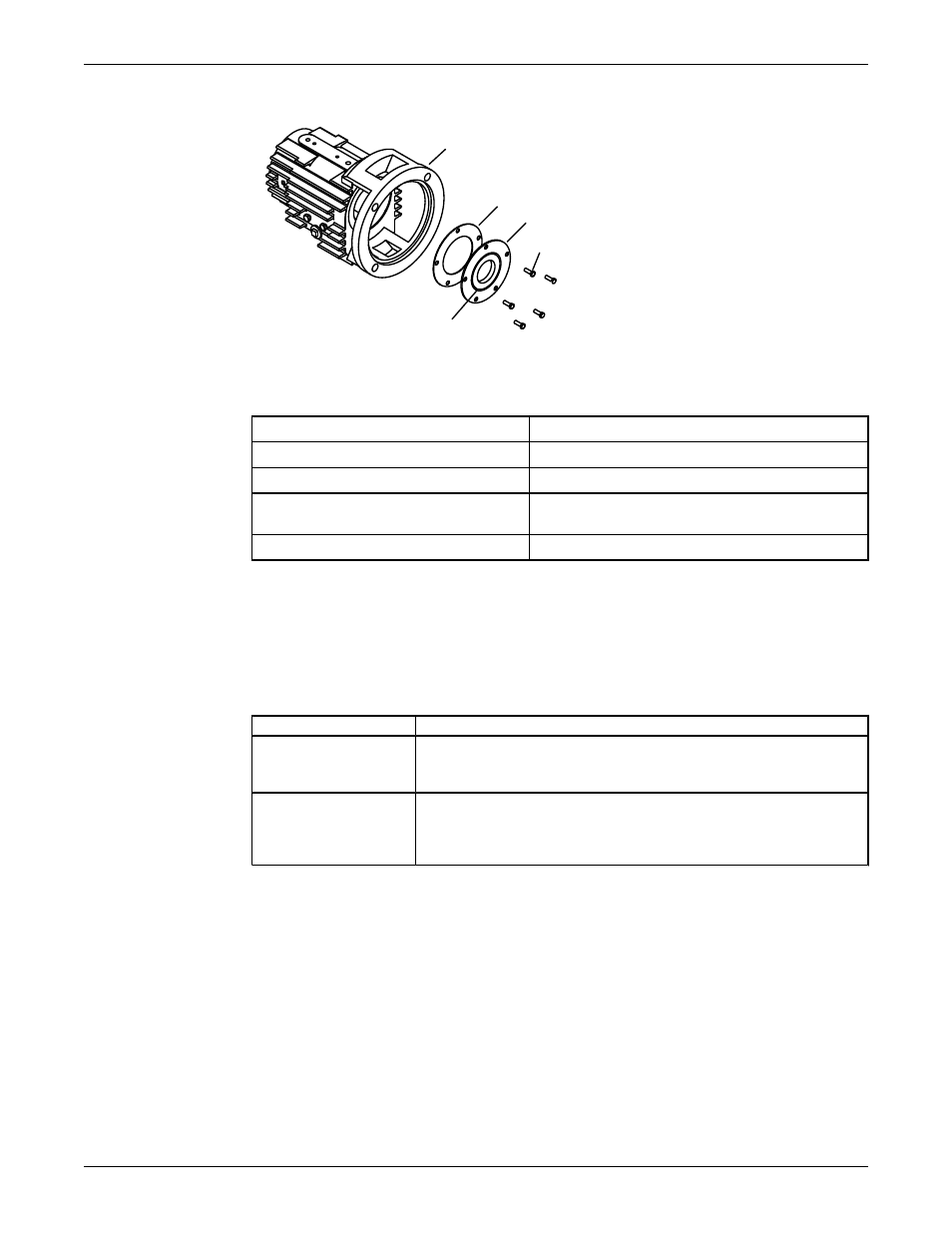

228
360
119A
370P
123
119A
Концевая крышка упора
123
Отражатель
228
Опорная рама
360
Прокладка концевой крышки радиального
подшипника
370P
Винты опорной рамы
3. Вставьте радиальное масляное уплотнение INPRO в радиальную концевую крышку.
4. Установите радиальную концевую крышку подшипника и новую концевую прокладку на
опорную раму.
Обеспечьте нижнее («на 6 часов») положение и надлежащую посадку выбрасывающей части.
При использовании дополнительной системы воздушного охлаждения вместо стандартного
радиального уплотнения INPRO применяется радиальный теплоотражатель.
5. В зависимости от модели насоса, выполняйте следующие процедуры.
Модель насоса
Процедура
SA или MA
Вставьте радиальное масляное уплотнение INPRO () в опорную
раму, обеспечив нижнее («на 6 часов») положение и надлежащую
посадку выбрасывающей части.
SX, MX, LA, LX, XLA,
XLX или XXL
Устанавливайте и равномерно затягивайте радиальную крышку
подшипника и болты опорной рамы до достижения максимальных
моментов затяжки согласно таблице моментов затяжки для модели
3700.
Техническое обслуживание (продолжение)
