Соединение насоса и привода
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию НЕОБХОДИМО
отключить подачу электрической энергии на привод. Если подача электроэнергии на привод не
будет отключена, это может привести к тяжелым производственным травмам.
Используемые в условиях с классификацией ATEX соединительные муфты должны быть
сертифицированы надлежащим образом. При смазывании и установке муфты следуйте
инструкциями ее производителя.
Монтаж защитного кожуха муфты
Меры предосторожности
ПРЕДУПРЕЖДЕНИЕ:
• Эксплуатация насоса без надлежащим образом установленного защитного кожуха муфты
ЗАПРЕЩЕНА.
• Перед выполнением работ по установке или техническому обслуживанию НЕОБХОДИМО
отключить подачу электрической энергии на привод. Если подача электроэнергии на привод
не будет отключена, это может привести к тяжелым производственным травмам.
• Соединения, используемые в рабочих зонах класса «Ex», должны иметь надлежащую
сертификацию и быть изготовлены из искробезопасного материала.

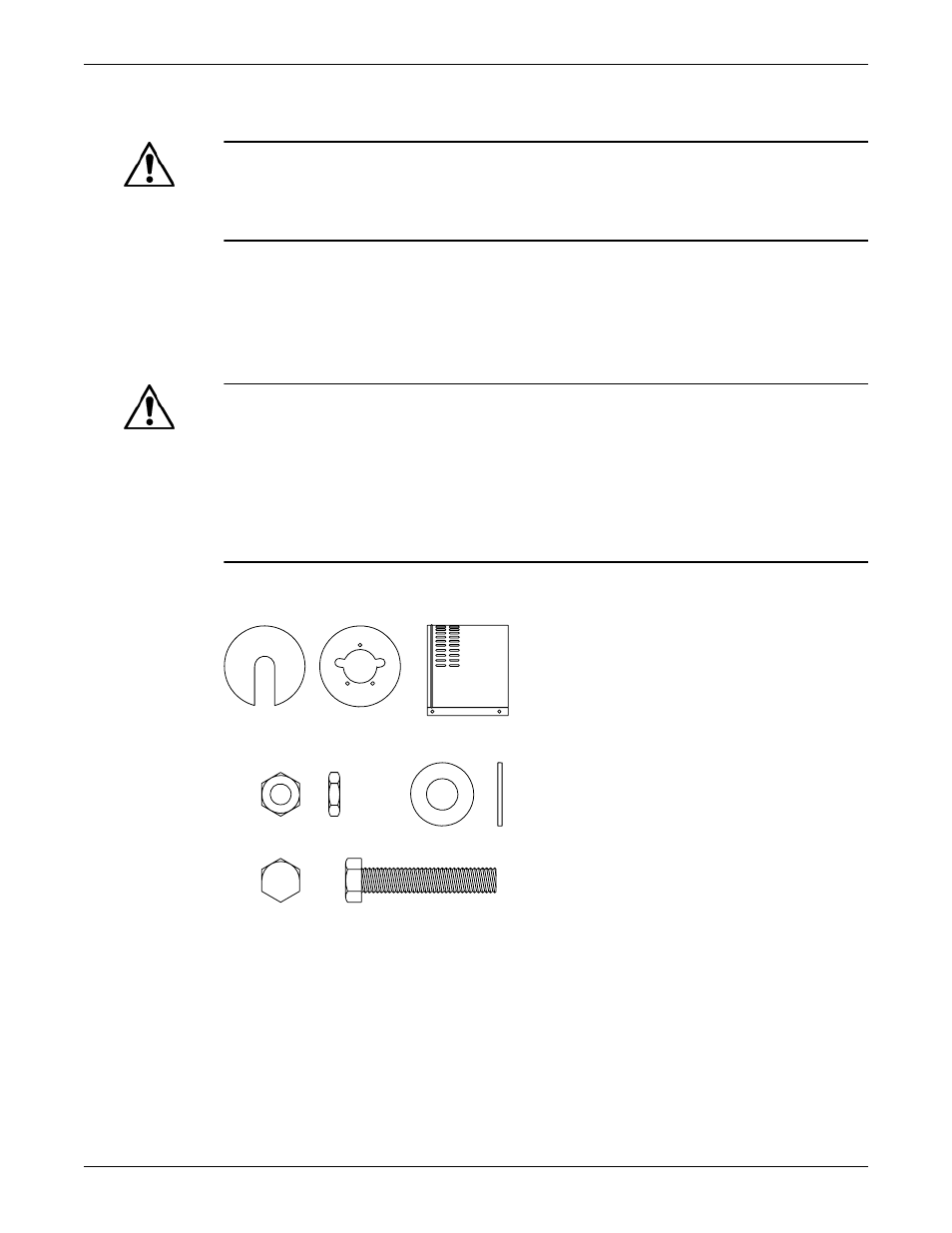

Необходимые детали
Требуются указанные ниже детали.
1
2
3
4
5
6
1.
Концевая пластинка (торец привода)
2.
Концевая пластинка (торец насоса)
3.
Половина защитного кожуха, требуется 2
4.
гайка 3/8-16, требуется 3
5.
3/8-дюймовая шайба
6.
3/-16 x 2-дюймовый болт с шестигранной головкой, требуется 3
Установка защитного кожуха муфты
1. Установлена ли концевая пластинка (насосной части)?
• Если установлено: надлежащим образом отрегулируйте муфту и перейдите к шагу 2.
• Если не установлено: выполните указанные ниже шаги.
a) Снимите проставочную часть муфты.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
