Если показания
индикатора...
То...
Отрицательный
Половина муфты насоса (Х) находится ниже, чем половина муфты
привода (Y). Удалите регулировочные шайбы с общей толщиной,
равной половине показателя индикатора, из-под каждой опорной
стойки привода.
Положительный
Половина муфты насоса (X) находится выше, чем половина муфты
привода. Добавить регулировочные шайбы с общей толщиной, равной
половине показателя индикатора, под каждую опорную стойку привода.
ПРИМЕЧАНИЕ: Во избежание нарушения соосности под каждой опорой привода должно
находиться равное количество регулировочных шайб. Несоблюдение этого правила может
привести к повреждению оборудования или снижению производительности.
1
1.
Регулировочные шайбы

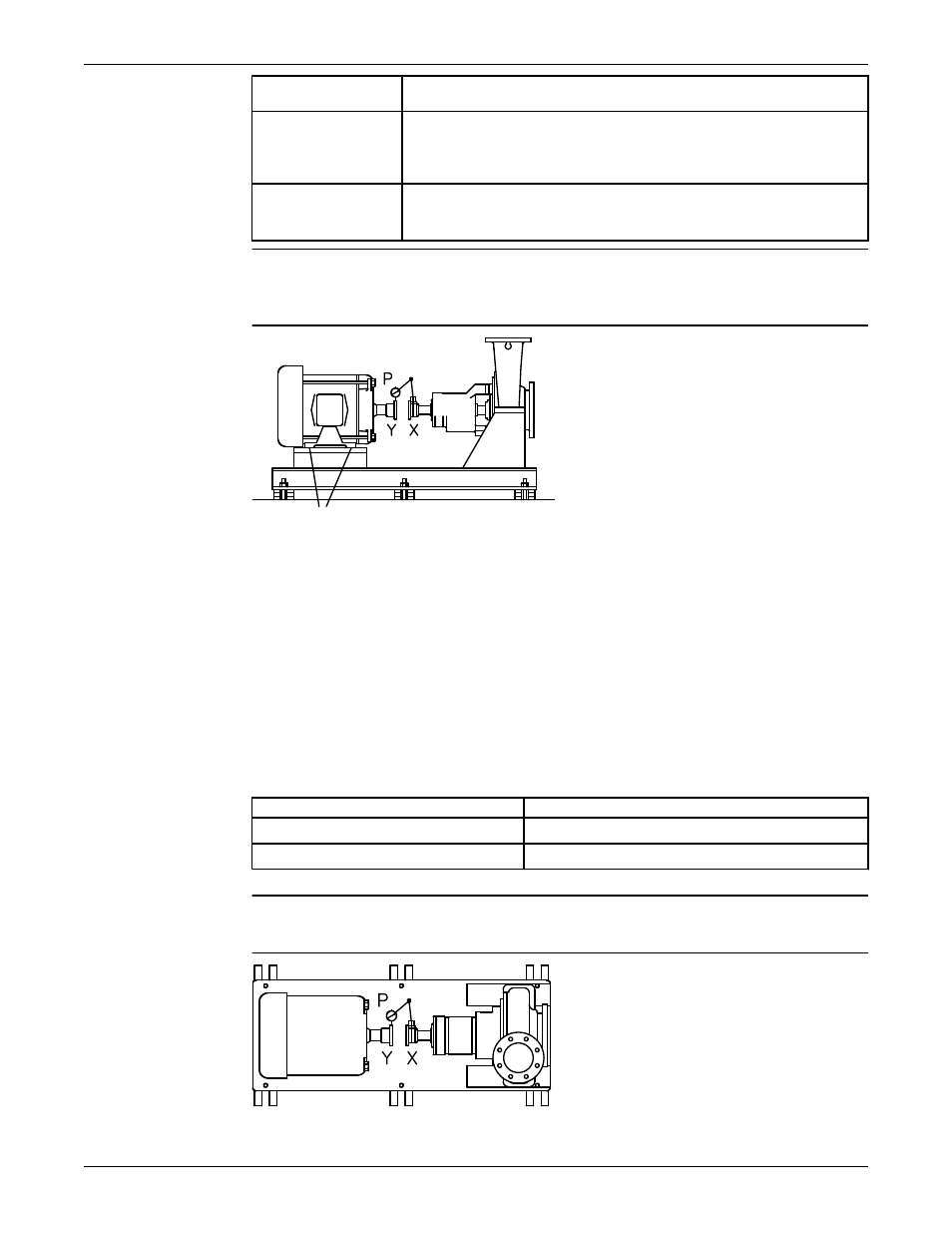

Рис. 7: Пример неправильной вертикальной соосности (вид сбоку)
4.
Регулировка соосности (горизонтальная коррекция)
Поперечная соосность блока достигнута, если отклонение параллельного (Р) индикатора не
превышает 0,002 дюйма (0,05) мм при измерении в четырех точках, находящихся под углом 90°,
при рабочей температуре.
1. Обнулите индикатор соосности в точке (Y), отстоящей на 90° от верхнего центрального
положения («на 9 часов») с левой стороны полумуфты привода.
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3.
Если показания индикатора...
Состояние полумуфты привода
Отрицательный
отклонение влево от полумуфты насоса
Положительный
отклонение вправо от полумуфты насоса
4. Осторожно сдвиньте привод в нужном направлении.
ПРИМЕЧАНИЕ: Привод должен перемещаться плавно. Несоблюдение данных требований
может отрицательно повлиять на коррекцию горизонтального угла.
Рис. 8: Пример неправильной горизонтальной соосности (вид сверху)
