При работе со стойкой подшипника всех моделей, кроме SA и MA, замените регулировочные
шайбы новыми при повторной сборке.
5. Снимите два фиксатора и контрольные пробки маслоудерживающего кольца, находящиеся в
верхней части опорной рамы.
Насосы SX, MX, LA, LX, XLA и XLX оснащены двумя контрольными пробками. Насосы SA и
MA оснащены одной контрольной пробкой.
6. Если приводная часть оснащена дополнительной системой водяного охлаждения, следует
снять охладительный блок с ребристыми трубками с опорной рамы.
7. Осторожно извлеките вал и узел подшипника из опорной рамы.
Не допускайте повреждения маслоудерживающих колец. При зажимании или зависании
маслоудерживающих колец их можно отрегулировать через смотровые отверстия с помощью
проволочного крюка. Насосы SX, MX, LA, LX, XLA и XLX оснащены двумя
маслоудерживающими кольцами. Насосы SA и MA оснащены одним маслоудерживающим
кольцом.

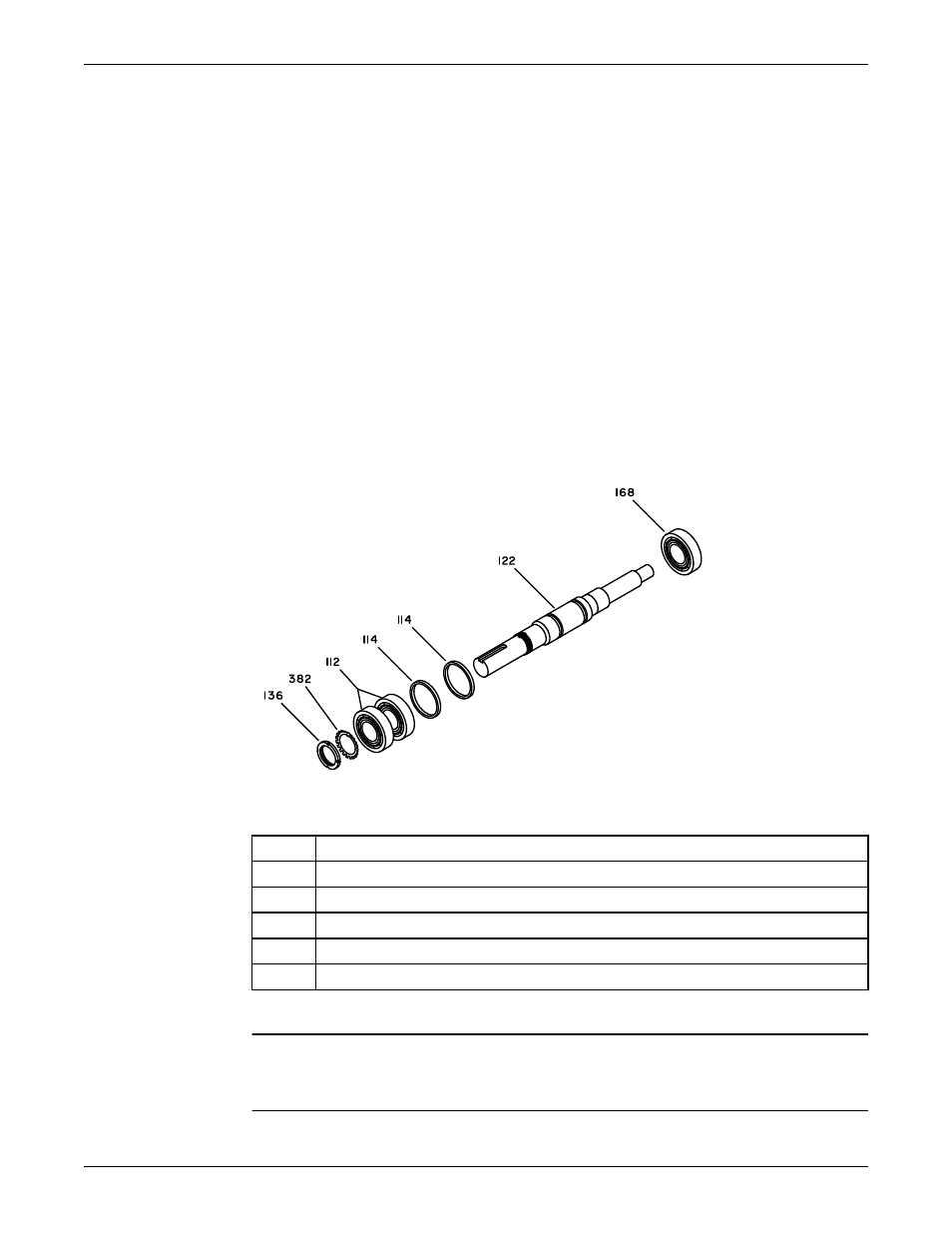

112
Сдвоенный упорный подшипник
114
Маслоудерживающие кольца
122
Вал
136
Контргайка упорного подшипника
168
Радиальный подшипник
382
Стопорная шайба
8. Извлеките фиксирующий выступ стопорной шайбы упорного подшипника из паза в
контргайке подшипника.
ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.
