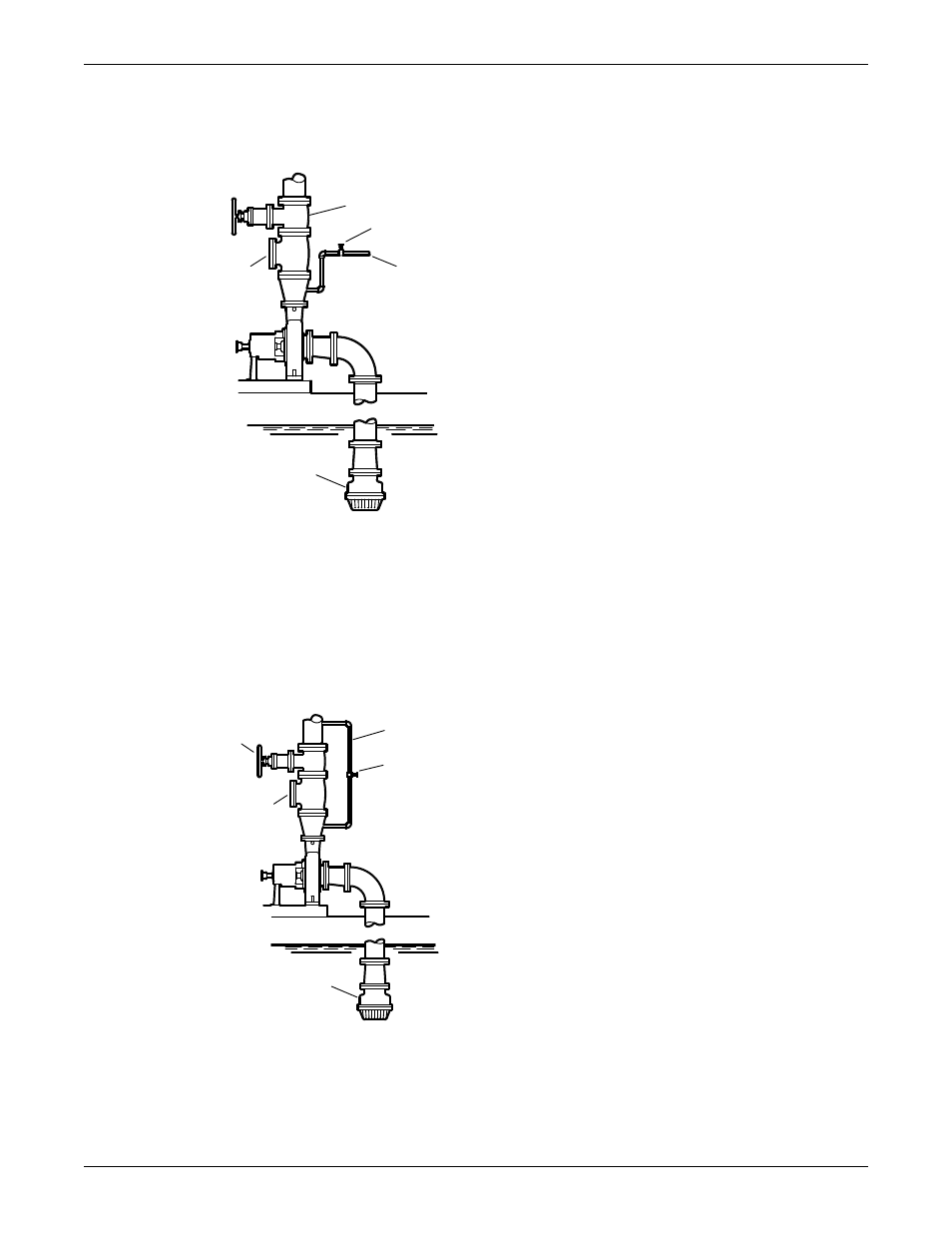

На рисунке приведен пример заливки насоса из внешнего источника с помощью клапана в нижнем
конце трубы.
1
2
3
4
5
1.
Запорный клапан нагнетательной линии
2.
Отсечной клапан
3.
Из внешнего источника
4.
Клапан в нижнем конце трубы
5.
Обратный клапан
На рисунке приведен пример заливки насоса с помощью клапана в нижнем конце трубы с
использованием обводной линии вокруг обратного клапана.
1
2
3
4
5
1.
Обводная линия
2.
Отсечной клапан
3.
Клапан в нижнем конце трубы
4.
Обратный клапан
5.
Запорный клапан нагнетательной линии
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
52
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
