Проверяемые показатели Пояснение/комментарий Отметка о
выполнен
ии
При использовании в работе
насоса жидкостей высокой
температуры необходимо
надлежащим образом
установить соединения и
компенсаторы расширения
петлевого типа.
Это позволяет предотвратить нарушения соосности
в связи с линейным расширением трубопроводов.
Критерии соосности фланцев насоса
Тип Критерий
Осевая Толщина прокладки фланца составляет приблизительно 0,8 мм.
Параллельная Фланец должен находиться в пределах 0.001 дюймдюйм. - 0.03 дюйма. дюйм.
(0,025–0,8 мм/мм) по всему диаметру фланца.
Концентрическая Болты фланцев можно легко установить усилием руки.

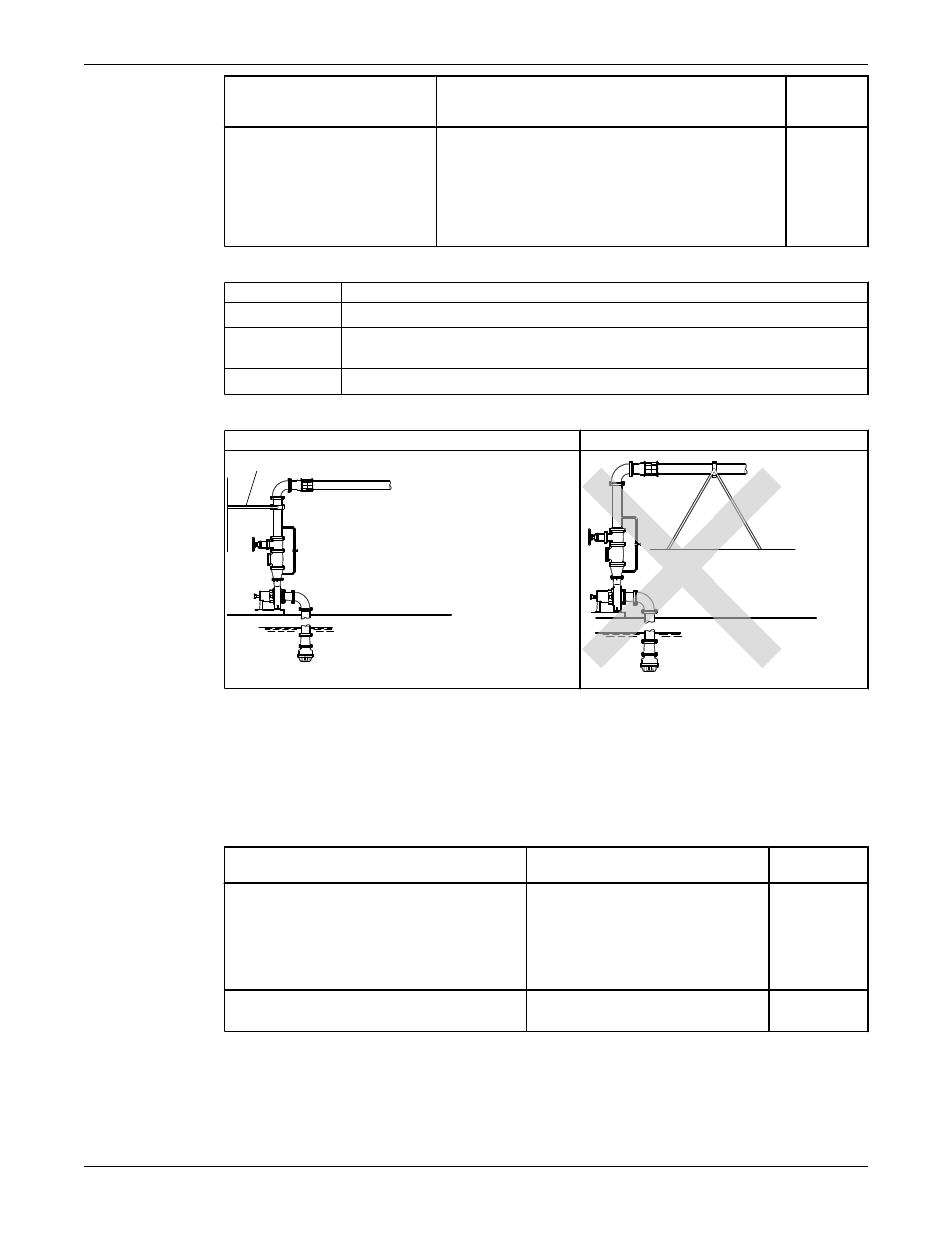

Пример: установка для расширения
Правильно Неправильно
1
1. Петлевой компенсатор расширения/патрубок
Контрольный список для проверки всасывающего трубопровода
Ссылка на график производительности
Фактическая высота столба жидкости над всасывающим патрубком насоса (NPSH
A
) всегда должна
превышать требуемое значение (NPSH
R
) (см. опубликованную диаграмму рабочих характеристик
данного насоса).
Проверка всасывающего трубопровода
Проверяемые показатели Пояснение/комментарий Отметка о
выполнении
Минимальное расстояние между приемным
фланцем насоса и ближайшим коленом
должно равняться пятикратному диаметру.
Это позволяет минимизировать риск
кавитации во всасывающем
трубопроводе насоса по причине
турбулентности.
См. приведенные ниже
иллюстрации.
Колена не должны быть согнуты под острым
углом.
См. приведенные ниже
иллюстрации.
Установка (продолжение)
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию 21
