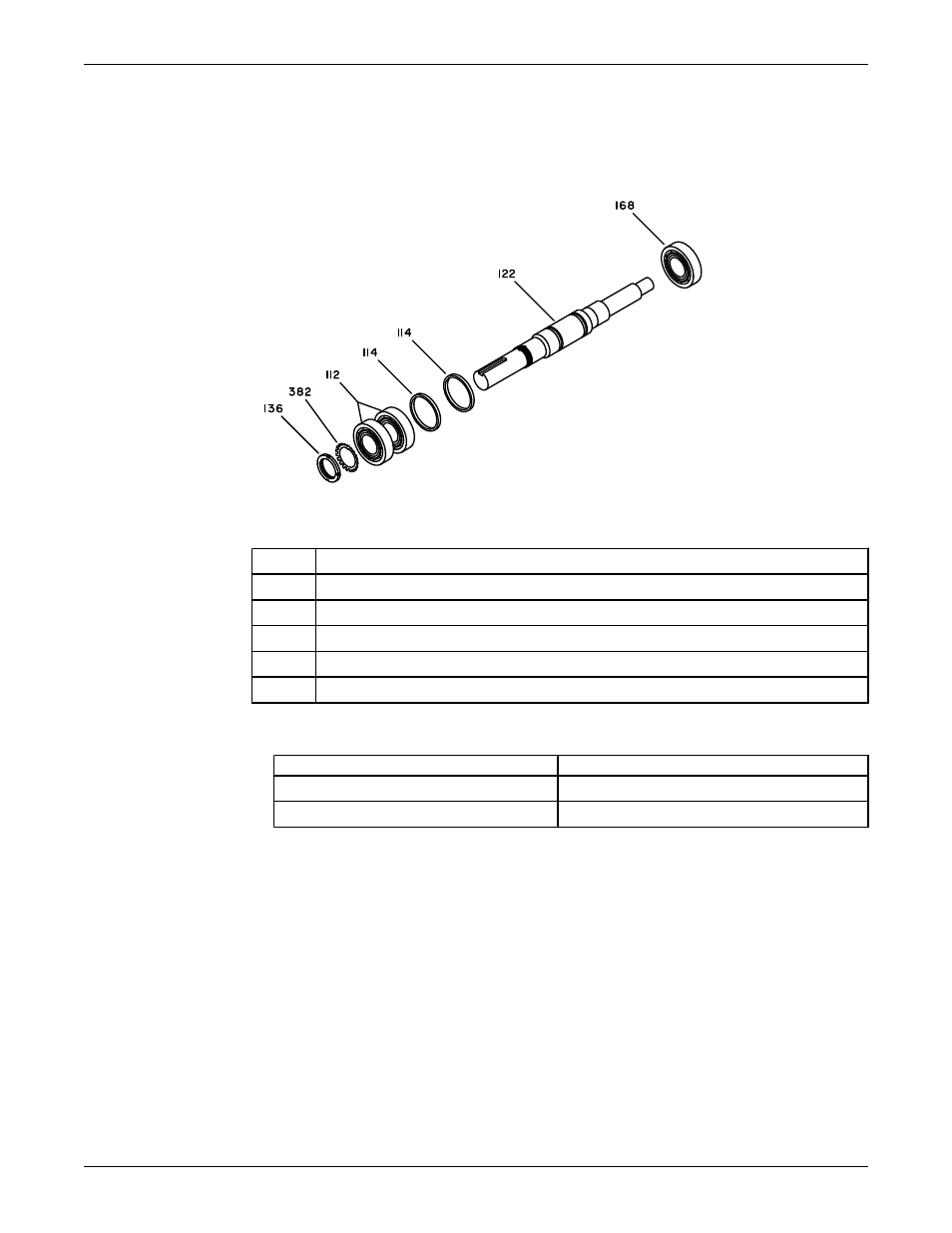

112
Сдвоенный упорный подшипник
114
Маслоудерживающие кольца
122
Вал
136
Контргайка упорного подшипника
168
Радиальный подшипник
382
Стопорная шайба
2. Установите маслоудерживающие кольца и подшипники:
a) Установите маслоудерживающие кольца на вал.
Тип насоса
Маслоудерживающие кольца
SX, MX, LA, LX, XLA и XLX
2
SA и MA
1
b) Установите упорные (наружные) подшипники на вал.
c) Установите стопорную шайбу подшипника на вал, а выступ стопорной шайбы в
шпоночный паз.
d) Навинтите контргайку подшипника на вал.
После остывания подшипников и вала до температуры окружающей среды затяните
контргайку до момента затяжки, указанного в таблице максимальных моментов моменты
затяжки для крепежных деталей модели 3700.
e) Загните выступ стопорной шайбы подшипника в паз контргайки.
f) Покройте внутренние поверхности подшипника смазкой для использования при
эксплуатации.
