8. Переместите задний съемный блок в чистую рабочую зону для дальнейшего демонтажа.
Демонтаж ступицы муфты
1. Если диаметр ступицы муфты больше диаметра вала, пометьте вал для установки ступицы
муфты на место при повторной сборке.
Ступицы муфт, как правило, устанавливаются вровень с торцом вала.
2. Извлеките ступицу муфты с помощью съемника натяжного типа или отверстий для съемника,
предусмотренных в ступице.
Обратитесь за более подробной информацией к инструкциям производителя муфты.
Демонтаж крыльчатки
ОСТОРОЖНО:
При работе с рабочим колесом надевайте толстые защитные перчатки. Острые края могут стать
причиной травмы.
1. Отпустите установочный винт в торце гайки крыльчатки.
2. Отпустите и снимите гайку крыльчатки.
Резьба гайки крыльчатки является левосторонней.

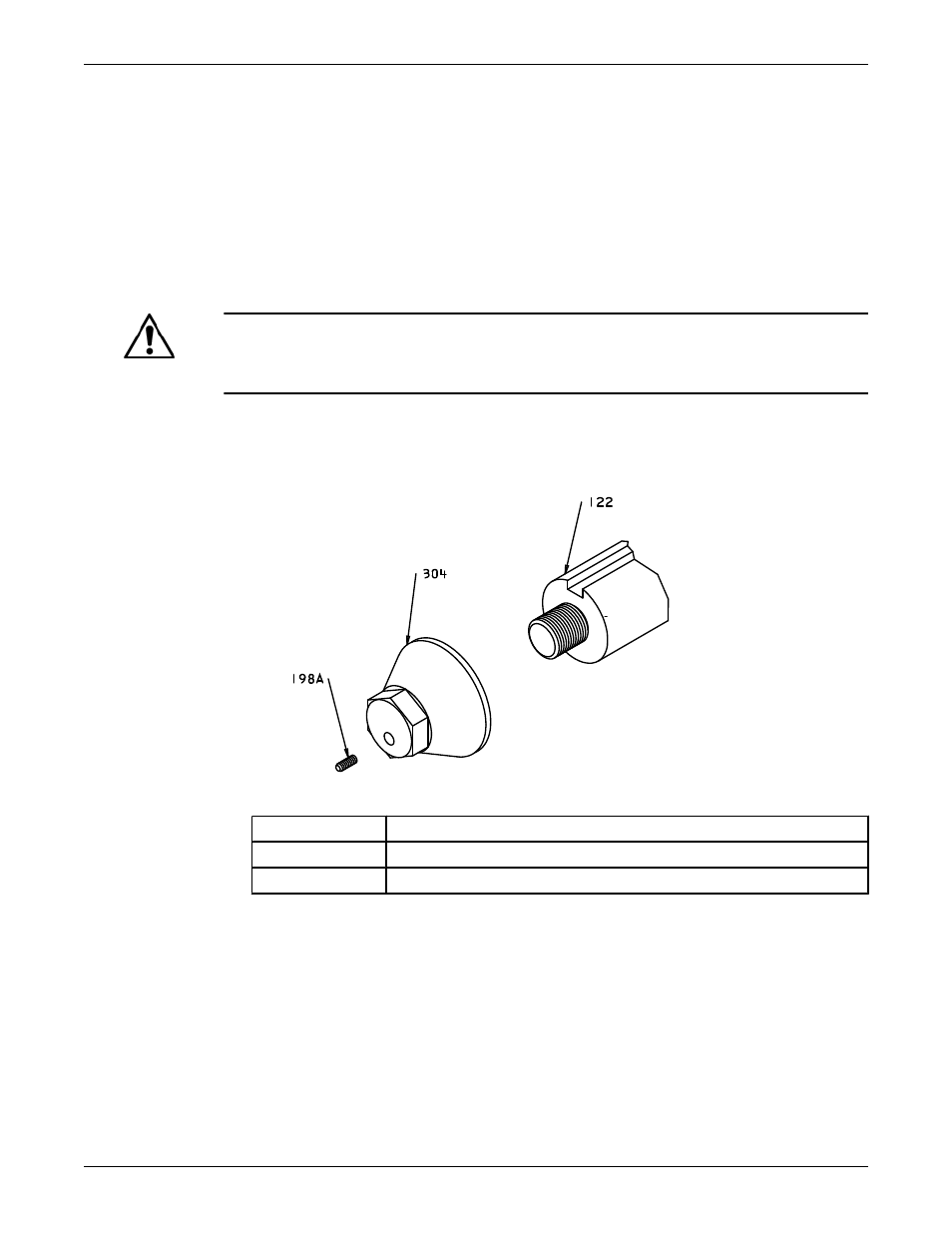

122 Вал
198A Установочный винт
304 Гайка крыльчатки
3. Снимите крыльчатку с вала.
При необходимости воспользуйтесь съемником натяжного типа.
4. Извлеките шпонку крыльчатки.
Если шпонка не повреждена, сохраните ее для повторной сборки.
Демонтаж крышки уплотнительной камеры
1. Отпустите и снимите гайки сальниковых штифтов.
2. Извлеките кассетное механическое уплотнение из крышки уплотнительной камеры.
Техническое обслуживание (продолжение)
62 Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
