Если показания
индикатора...
То...
Отрицательный
Половины муфты находятся снизу дальше друг от друга, чем сверху.
Выполните один из следующих шагов:
• Поднимите стойки привода со стороны вала (добавьте
регулировочные шайбы), или
• Опустите стойки привода с другой стороны (удалите
регулировочные шайбы).
Положительный
Половины муфты находятся снизу ближе друг к другу, чем сверху.
Выполните один из следующих шагов:
• Опустите стойки привода со стороны вала (удалите регулировочные
шайбы), или
• Поднимите стойки привода с другой стороны (добавьте
регулировочные шайбы).
1
1.
Регулировочные шайбы

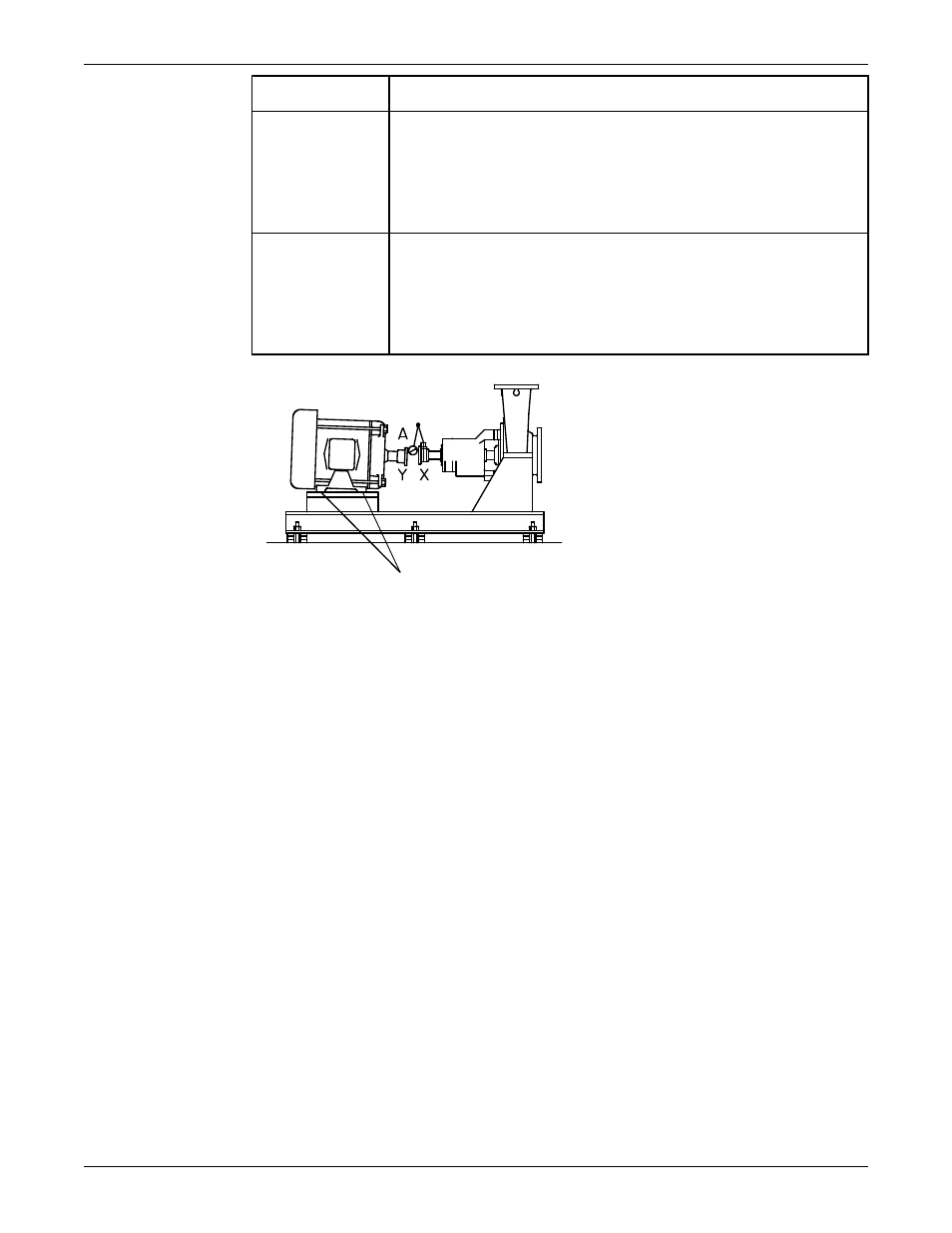

Рис. 5: Пример неправильной вертикальной соосности (вид сбоку)
4.
Угловая соосность (горизонтальная коррекция)
1. Обнулите индикатор угловой соосности (А) в точке полумуфты привода (Y), на 90° отстоящей
влево от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3.
