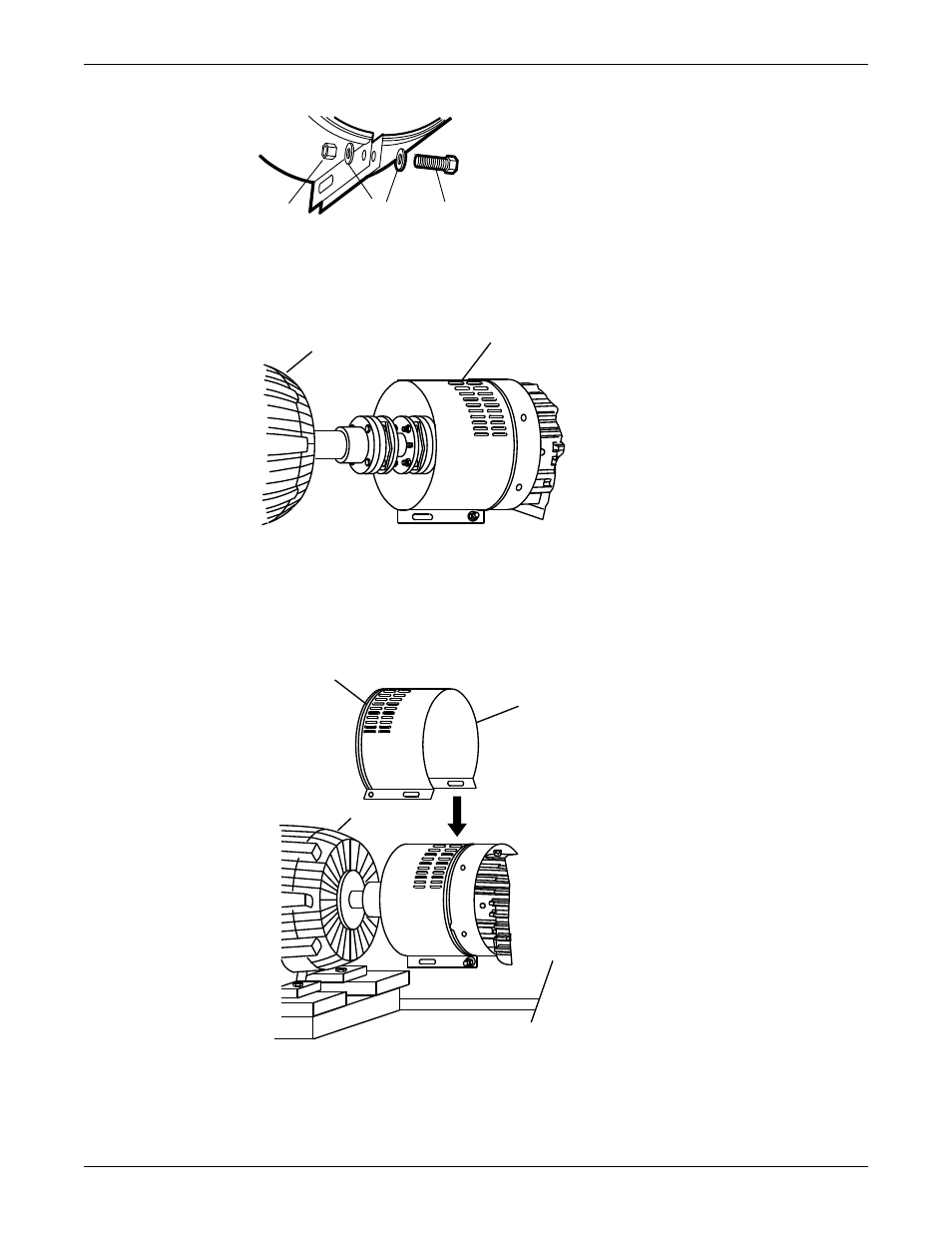

На следующем рисунке приведена правильная последовательность элементов.
1 2 3
1. Гайка
2. Шайба
3. Болт
На следующем рисунке изображена установка в сборке.
1
2
1. Привод
2. Половина кожуха муфты
8. Слегка расширьте отверстие второй половины защитного кожуха и наденьте его на
установленную половину таким образом, чтобы кольцевая канавка на второй половине кожуха
была обращена к приводу.
1
2
3
1. Кольцевая канавка
2. Половина кожуха муфты
3. Привод
9. Наденьте концевую пластинку на вал привода и поместите концевую пластинку в кольцевую
канавку задней части половины защитного кожуха муфты.
