Обратитесь за более подробной информацией к инструкциям производителя муфты.
b) Если диаметр ступицы муфты превышает диаметр отверстия в концевой пластинке,
снимите ступицу муфты.
c) Снимите три болта концевой крышки упорного подшипника и опорной рамы.

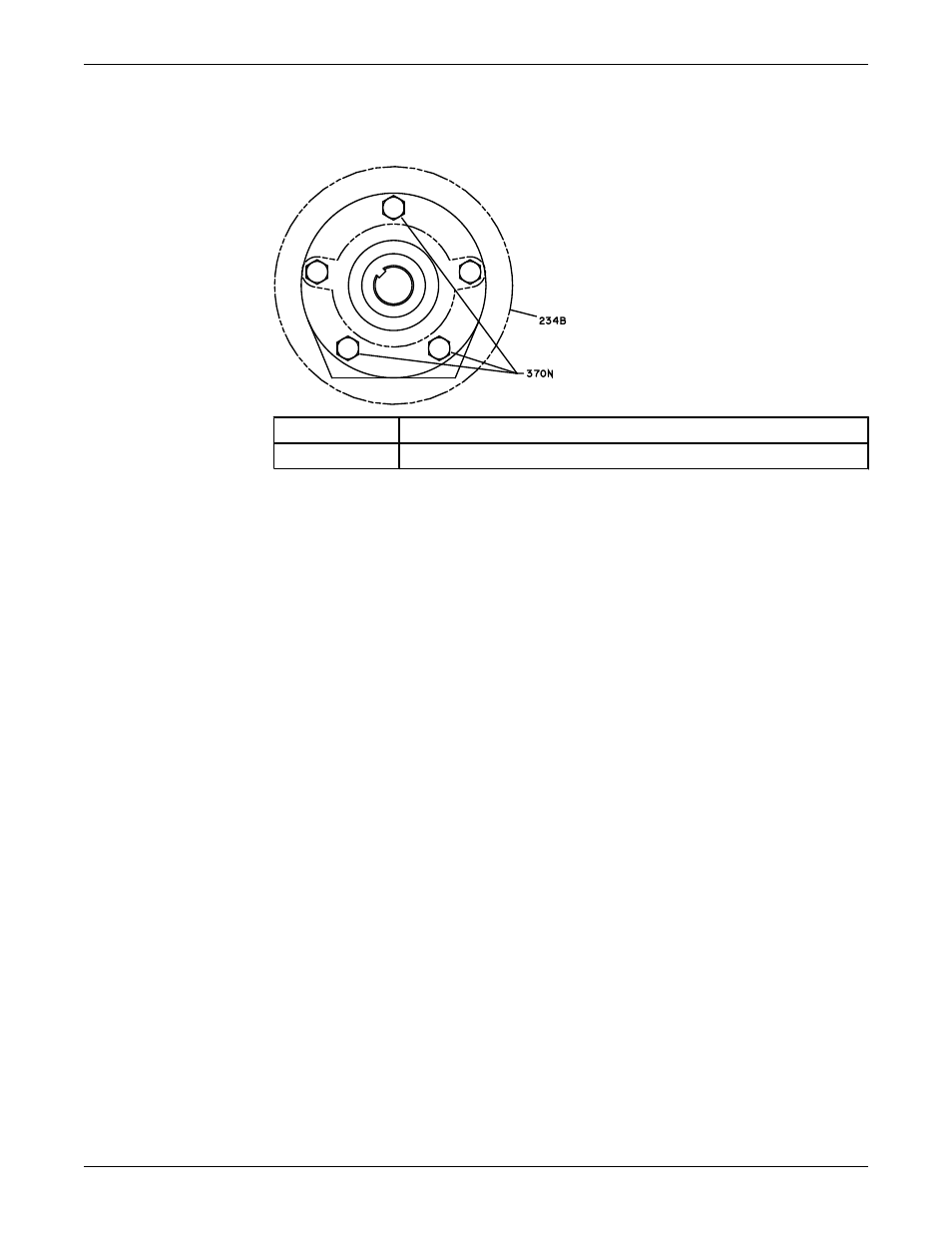

234B
Концевая пластина
370N
Болты опорной рамы
d) Выполните юстировку концевой пластинки (В) к концевой крышке упорного подшипника
() таким образом, чтобы два паза концевой пластинки совпали с двумя болтами концевой
крышки, а три отверстия концевой пластинки — с отверстиями концевой крышки.
e) Установите три болта концевой крышки упорного подшипника и опорной рамы и
затяните, соблюдая максимальные моменты затяжки для крепежных деталей модели 3700,
приведенные в соответствующей таблице.
f) Установите ступицу муфты (если была снята) и проставочную часть муфты.
Обратитесь за более подробной информацией к инструкциям производителя муфты.
Перед продолжением установки защитного кожуха надлежащим образом отрегулируйте муфту.
2. Слегка расширьте отверстие половины защитного кожуха и поместите его на концевую
пластинку насоса.
