Монтаж рамы
ОСТОРОЖНО:
• Неправильная подгонка прокладки к смазочной канавке может привести к поломке
подшипника по причине недостатка смазки.
• Не допускайте чрезмерной затяжки торцевой крышки упорного подшипника и винтов стойки
подшипника.
• При повороте вала не допускайте контакта между индикатором с цифровой шкалой и
шпоночным пазом. Это приведет к некорректности показателей и может стать причиной
повреждения индикатора.
• При проверках осевого биения узел стойки подшипника следует жестко зафиксировать в
горизонтальном положении.
1. В зависимости от модели насоса, выполняйте следующие процедуры.
Модель насоса Процедура
SX, MX, LA, LX, XLA,
XLX или XXL
1. Установите три регулировочные шайбы на концевой крышке
упорного подшипника.
2. Подгоните отверстия.
SA или MA 1. Установите три прокладки на концевой крышке упорного
подшипника.
2. Подгоните прокладки к концевой крышке таким образом, чтобы
отверстия в прокладках совместились с масляными канавками
концевой крышки.

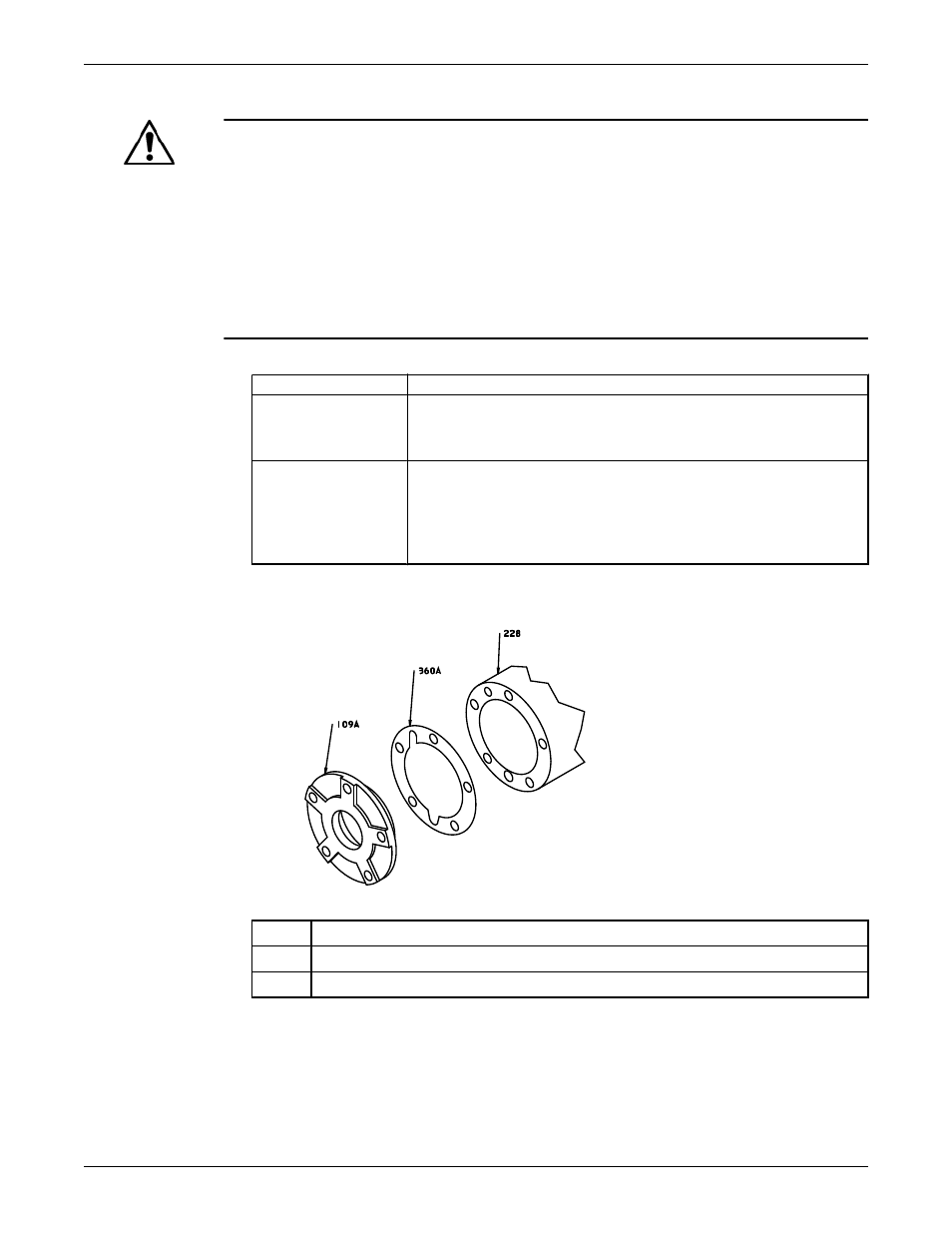

109A Концевая крышка упорного подшипника
228 Опорная рама
360A Прокладки концевой крышки упорного подшипника
2. Наденьте концевую крышку упорного подшипника на вал и на опорную раму.
3. Устанавливайте и равномерно затягивайте концевую крышку упорного подшипника и болты
опорной рамы до достижения максимальных моментов затяжки согласно таблице моментов
затяжки для модели 3700.
