Описание изделия, Общее описание модели 3700 – Инструкция по эксплуатации Goulds Pumps 3700 - IOM
Страница 15
Описание изделия
Общее описание модели 3700
Описание изделия
Насос модели 3700 является центробежным насосом высокого давления и высокой температуры в
соответствии со стандартом 610 Американского нефтяного института (API), 10-я редакция (ISO
13709).

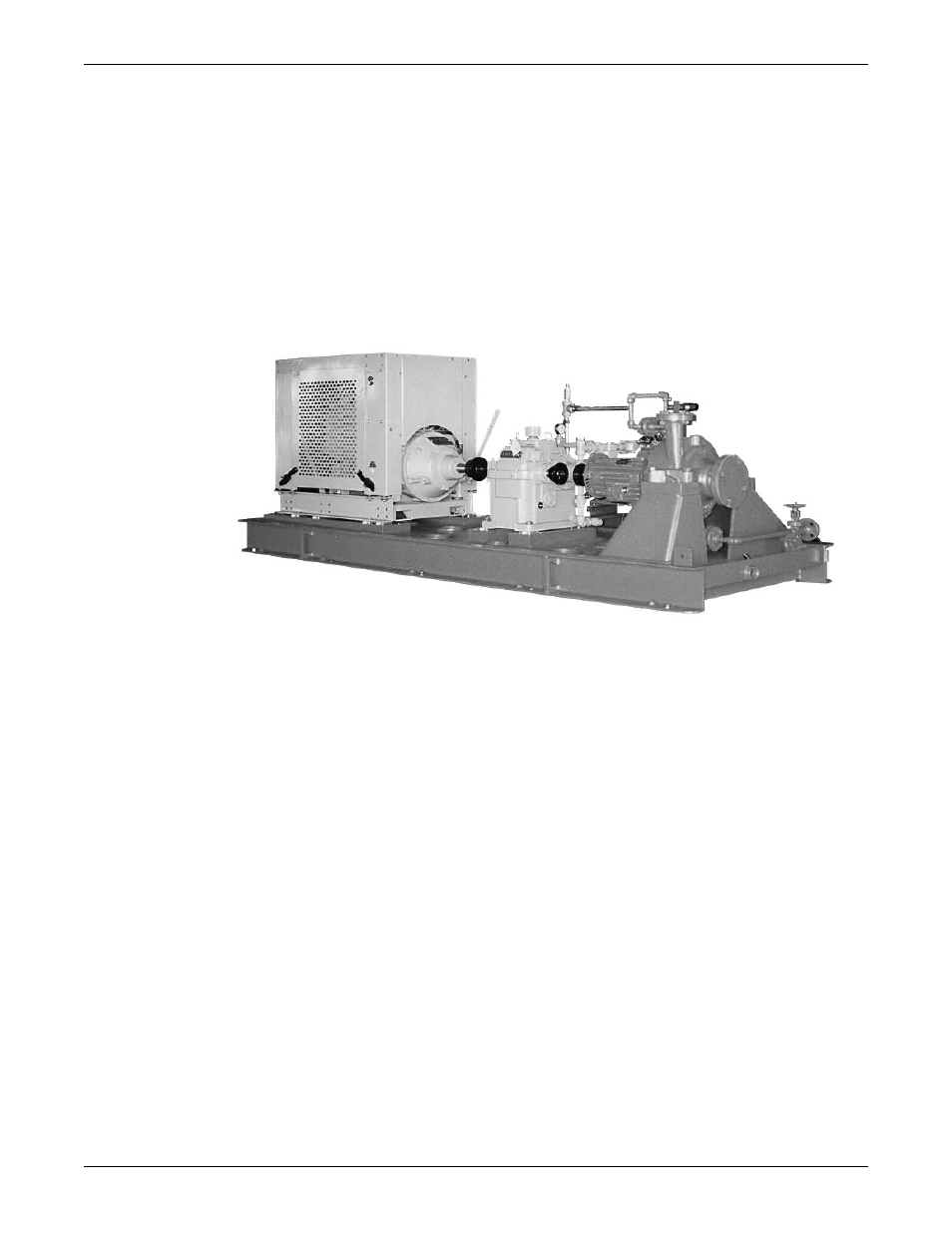

Рис. 4: насос 3700
Кожух
Кожух, монтируемый по осевой линии. Прокладка полностью замкнута.
В стандартной конфигурации устанавливаются фланцы резьбовые с выступом класса ANSI 300
Доступны также следующие виды фланцев.
• Фланцы резьбовые плоские класса ANSI 300.
• Фланцы с кольцевым соединением класса ANSI 300.
• Фланцы резьбовые плоские класса ANSI 600.
• Фланцы с кольцевым соединением класса ANSI 600.
Крыльчатка
Крыльчатка полностью закрыта и приводится в движение валом со шпонкой. Аксиальное
смещение предотвращается с помощью одной из следующих деталей.
• Болт крыльчатки со стопорной шайбой.
• Гайка крыльчатки с блокируемым установочным винтом.
Описание изделия
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
13
