1
2

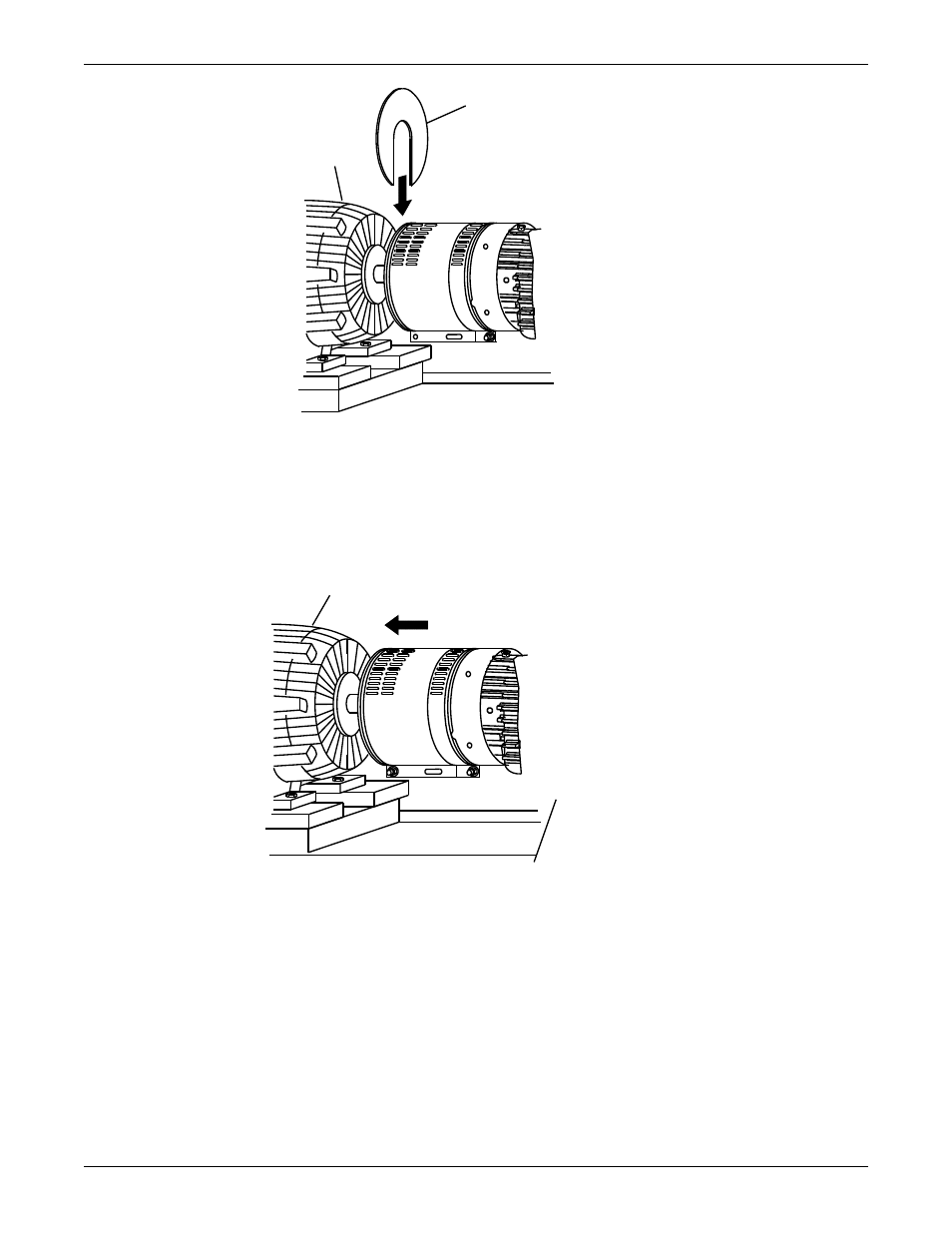

1. Кольцевая канавка
2. Концевая пластина
8. Повторите шаги 3—5 в отношении заднего торца половины защитного кожуха муфты, за
исключением затягивания гайки вручную.
9. Сдвиньте заднюю половину защитного кожуха муфты в направлении двигателя таким образом,
чтобы защитный кожух полностью закрыл валы и муфту.
1
2
1. Привод
2. Передвиньте для посадки
10. Повторите шаги 3—5 в отношении центральных пазов защитного кожуха муфты.
11. Плотно затяните все гайки защитного кожуха.
Установка защитного кожуха соединительной муфты с дополнительной системой
воздушного охлаждения
1. Установлен ли крепеж защитного устройства лопасти отражателя?
• Если установлено: надлежащим образом отрегулируйте муфту и перейдите к шагу 2.
• Если не установлено: выполните указанные ниже шаги.
a) Снимите проставочную часть муфты.
Соблюдайте инструкции производителя муфты.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
42 Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
