Регулировка соосности (вертикальная коррекция) – Инструкция по эксплуатации Goulds Pumps 3700 - IOM
Страница 34
Если показания индикатора...
То...
Отрицательный
Половины муфты находятся справа дальше друг от
друга, чем слева. Выполните один из следующих шагов:
• Сместите торец вала привода влево.
• Сместите противоположный конец вправо.
Положительный
Половины муфты находятся справа ближе друг к другу,
чем слева. Выполните один из следующих шагов:
• Сместите торец вала привода вправо.
• Сместите противоположный торец влево.

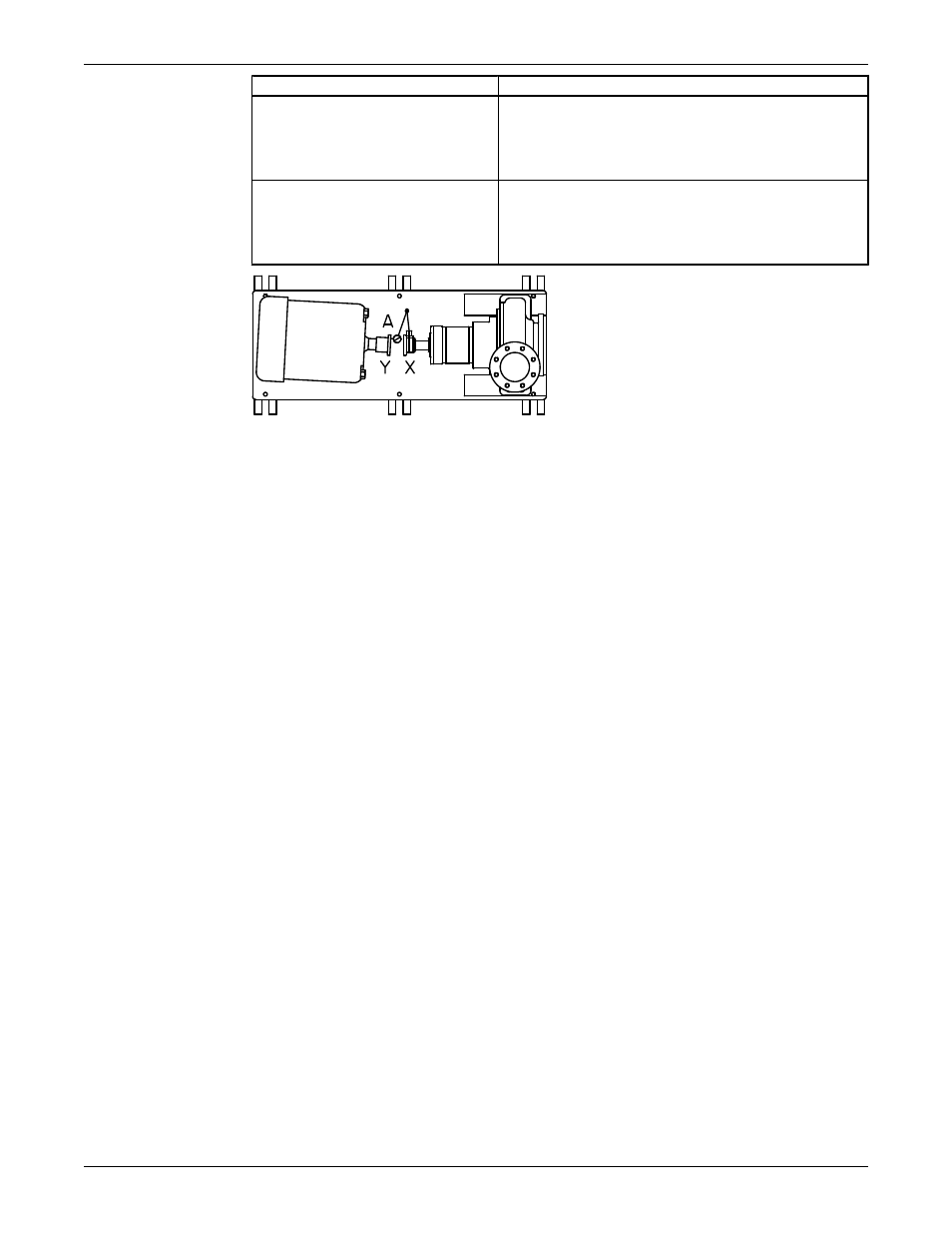

Рис. 6: Пример неправильной горизонтальной соосности (вид сверху)
4.
Регулировка соосности (вертикальная коррекция)
Перед выполнение данной процедуры убедитесь в правильной настройке циферблатных
индикаторов.
Поперечная соосность блока достигнута, если отклонение параллельного (Р) индикатора не
превышает 0,002 дюйма (0,05) мм при измерении в четырех точках, находящихся под углом 90°,
при рабочей температуре.
1. Обнулите индикатор соосности в верхнем центральном положении («на 12 часов») полумуфты
привода.
2. Поверните индикатор в нижнее центральное положение («на 6 часов»).
3.
Установка (продолжение)
32
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
