a) Отпустите и снимите контргайку и пружинную шайбу упорного подшипника.
b) Снимите сдвоенный упорный подшипник с вала.
c) Извлеките маслоудерживающее кольцо (кольца) из вала.
Насосы SX, MX, LA, LX, XLA и XLX оснащены двумя маслоудерживающими кольцами.
Насосы SA и MA оснащены одним маслоудерживающим кольцом.
d) Снимите радиальный подшипник с вала.
10. В зависимости от модели насоса, выполняйте следующие процедуры.
Модель насоса
Процедура
SX, MX, LA, LX,
XLA и XLX
1. Отпустите и снимите концевую крышку радиального подшипника и
болты опорной рамы.
2. Снимите и утилизируйте прокладку концевой крышки радиального
подшипника. Она подлежит замене новой прокладкой во время
повторной сборки.
3. Снимите радиальный и упорный отражатели с радиальной и упорной
концевых крышек.
При наличии дополнительного радиального теплоотражателя данный
элемент используется вместо стандартного радиального отражателя и
снимается аналогичным образом за исключением необходимости
отпускания трех установочных винтов.

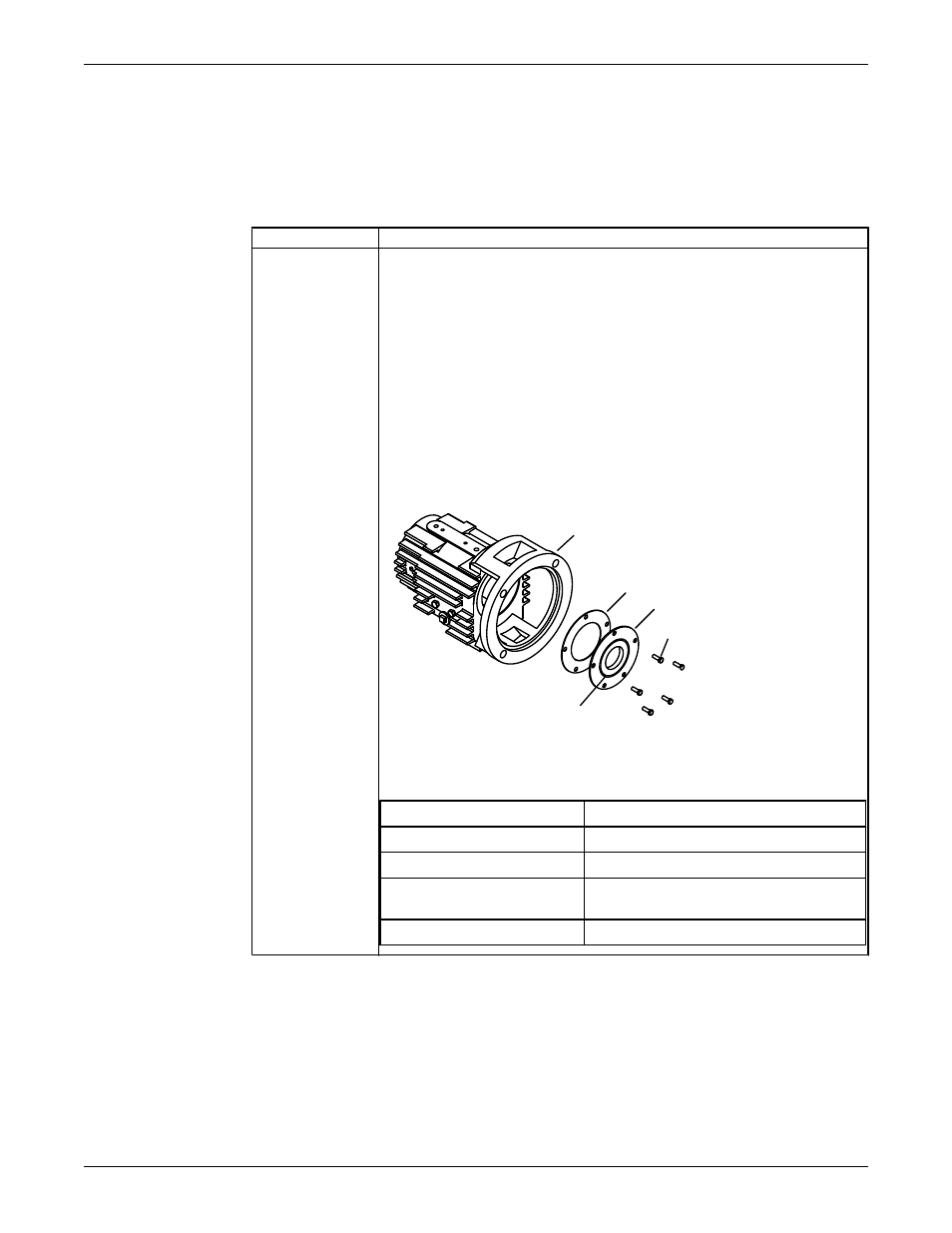

228
360
119A
370P
123
119A
Концевая крышка упора
123
Отражатель
228
Опорная рама
360
Прокладка концевой крышки радиального
подшипника
370P
Винты опорной рамы
