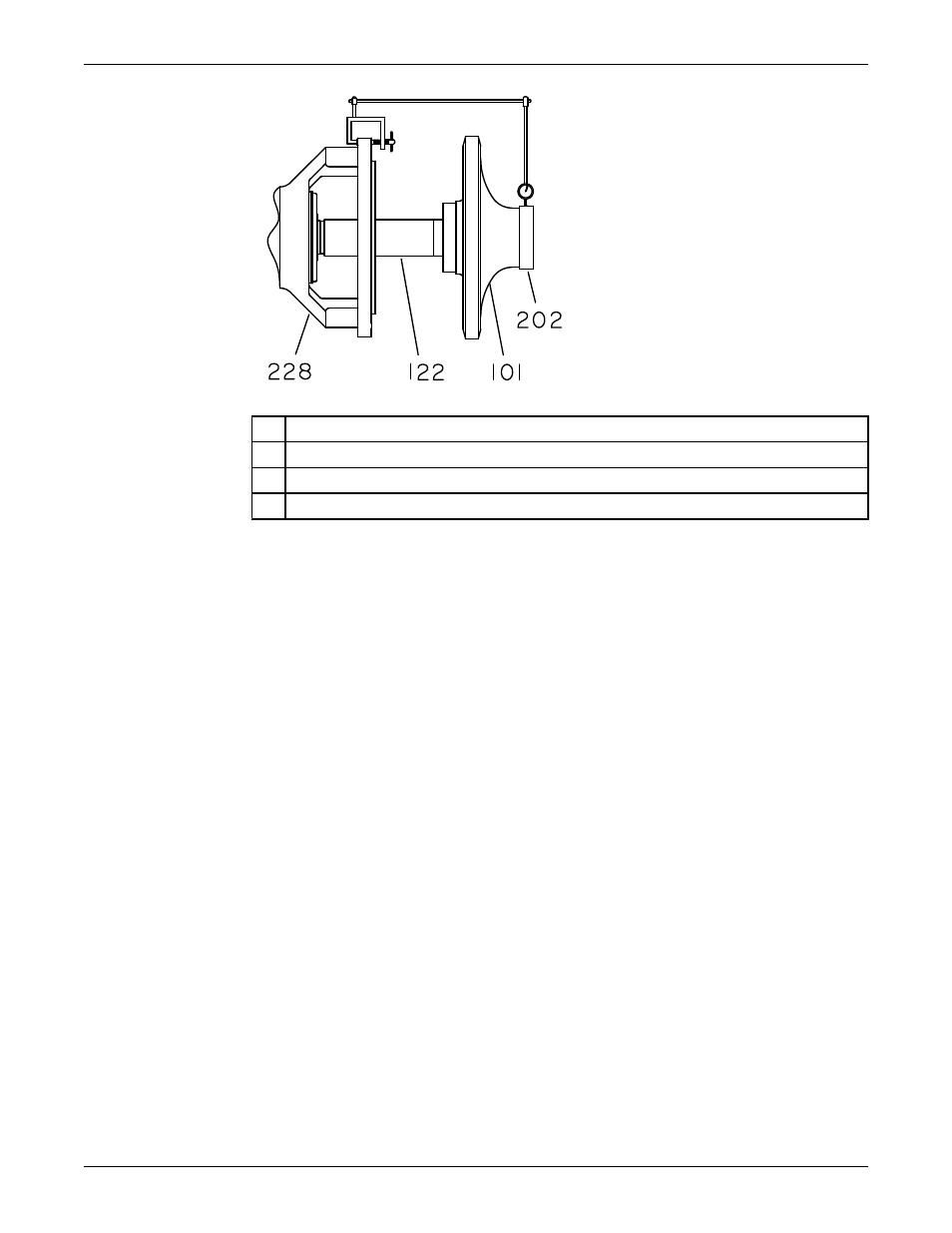

101 Крыльчатка
122 Вал
202 Компенсационное кольцо крыльчатки со стороны корпуса
228 Компенсационное кольцо со стороны крышки уплотнительной камеры
Если осевое биение компенсационного кольца крыльчатки превышает 0,005 дюйма (0,13 мм):
1. Проверьте участки стопорных болтов на предмет деформации.
2. Проверьте осевое биение вала и все поверхности сопряжения вала и крыльчатки на
перпендикулярность.
3. Выровняйте все поврежденные поверхности.
4. Снова проверьте осевое биение компенсационного кольца крыльчатки.
Осмотр и замена крышки уплотнительной камеры
Два варианта крышки уплотнительной камеры
Крышка уплотнительной камеры доступна в двух вариантах исполнения:
• стандартный
• дополнительный
Дополнительный вариант оснащен камерой охлаждения и крышкой водяной рубашки; данный
вариант используется при повышенных температурах рабочей жидкости насоса.
Участки крышки уплотнительной камеры, подлежащие осмотру
• Проверьте чистоту и отсутствие нарушающих функциональность повреждений на
поверхностях всех прокладок или уплотнительных колец.
• Проверьте чистоту всех систем охлаждения (при наличии), промывки и слива.
Техническое обслуживание (продолжение)
