b) Отпустите установочный винт упорной лопасти.
Упорная лопасть насосов SA и MA установлена на диаметре муфты.
c) Снимите упорную лопасть с вала.
d) Отпустите и снимите концевую крышку упорного подшипника и болты опорной рамы.
e) Удалите крепеж защитного устройства упорной лопасти.

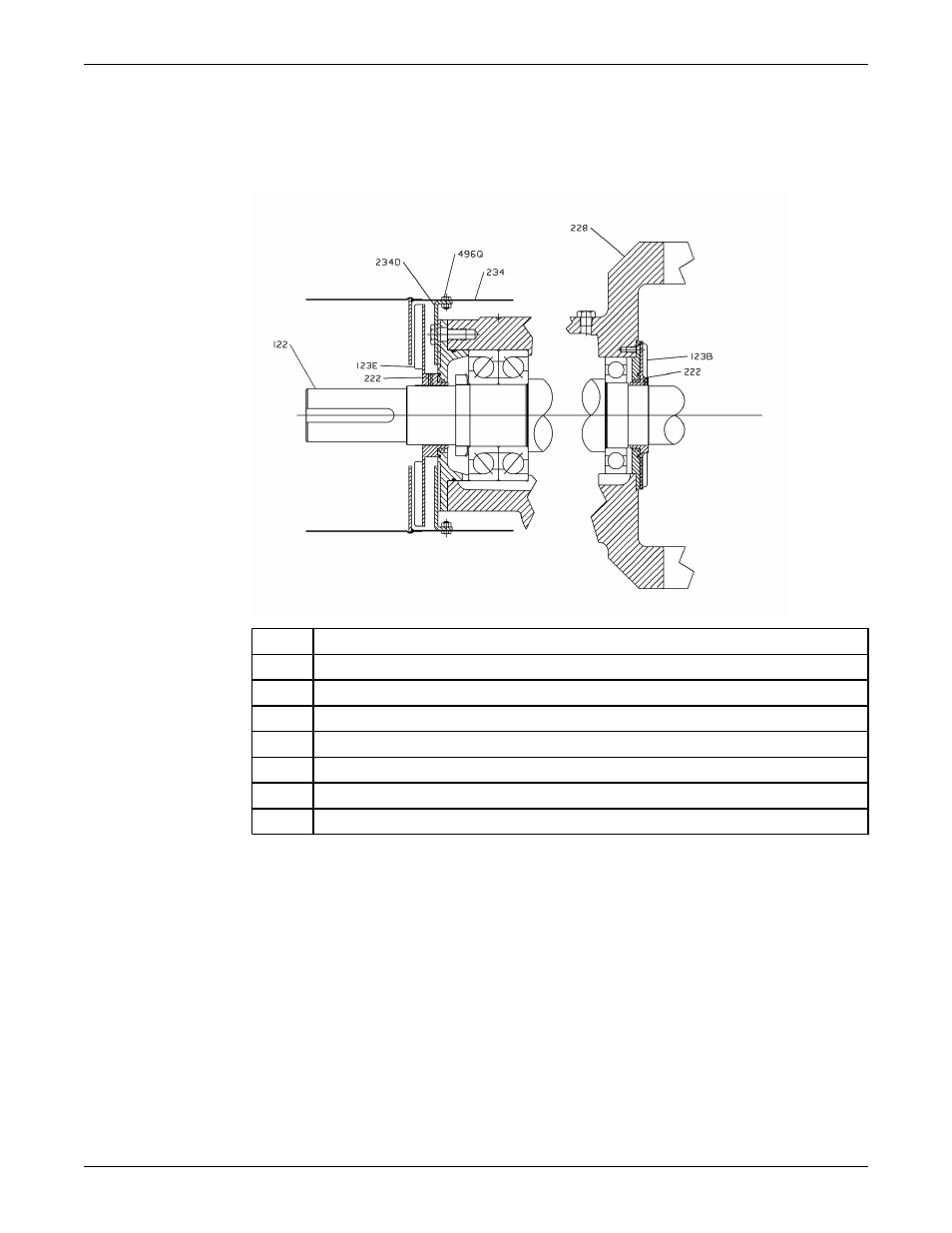

122
Вал
123B
Вентилятор радиального отражателя
123E
Вентилятор упорного отражателя
222
Установочный винт отражателя
228
Опорная рама
234
Ограждение вентилятора упорного отражателя
234D
Опора ограждения вентилятора упорного отражателя
496Q
Винты опоры
2. Отпустите и снимите концевую крышку упорного подшипника и болты опорной рамы.
3. С помощью рычага извлеките отражатель концевой крышки упорного подшипника из
опорной рамы.
