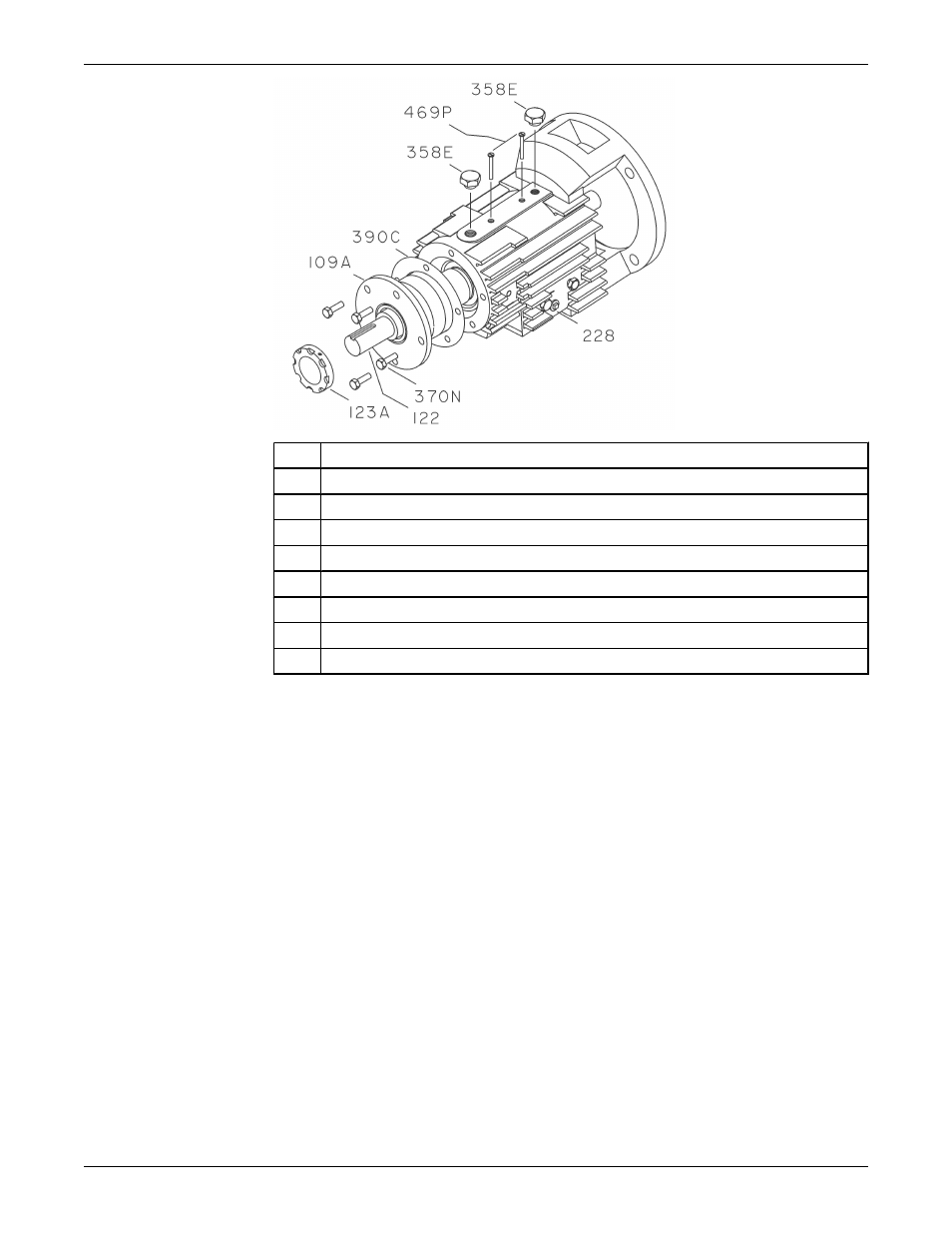

109A Концевая крышка упорного подшипника
122
Вал
123A Отражатель упора
228
Опорная рама
358E Контрольная пробка смазочного кольца
360A Прокладка
370N Винт опорной рамы
390C Регулировочная прокладка концевой крышки упорного подшипника
469P Фиксатор маслоудерживающего кольца
d) Осторожно введите вал и узел подшипника в опорную раму до посадки упорного
подшипника на заплечик рамы. Не допускайте зажимания или повреждения
малоудерживающих колец.
При монтаже элементов не допускайте применения чрезмерного усилия.
e) Для наблюдения за маслоудерживающими кольцами в опорной раме предусмотрено
смотровое стекло.
Если маслоудерживающие кольца посажены в пазы вала неправильным образом,
воспользуйтесь согнутой в форме крюка проволокой, которую следует вставить через
смотровое отверстие. Переместите маслоудерживающие кольца, посадив их в пазы.
f) Проверьте свободное вращения вала.
При обнаружении трения или заедания определите и устраните причину.
7. Замените пробки смотровых отверстий маслоудерживающих колец.
8. Замените два фиксатора маслоудерживающего кольца.
Болт должен упереться нижней частью в опорную раму.
