Проверяемые показатели Пояснение/комментарий Отметка о
выполнении
• Повреждение насоса
• Прекращение действия гарантии
Во всасывающем трубопроводе не
должно быть воздушных пробок.
Это позволяет предотвратить образование
воздушных пробок и кавитации на
всасывающей линии насоса.
Трубопровод должен быть проложен
параллельно полу или плавно
спускаться вниз от источника подачи
жидкости.
—
Всасывающий трубопровод не должен
выдаваться ниже приемного фланца
насоса.
—
Всасывающий трубопровод должен
быть погружен в источник подачи
жидкости на нужную глубину.
Это позволяет предотвратить попадание
воздуха в трубопровод при всасывающем
завихрении.

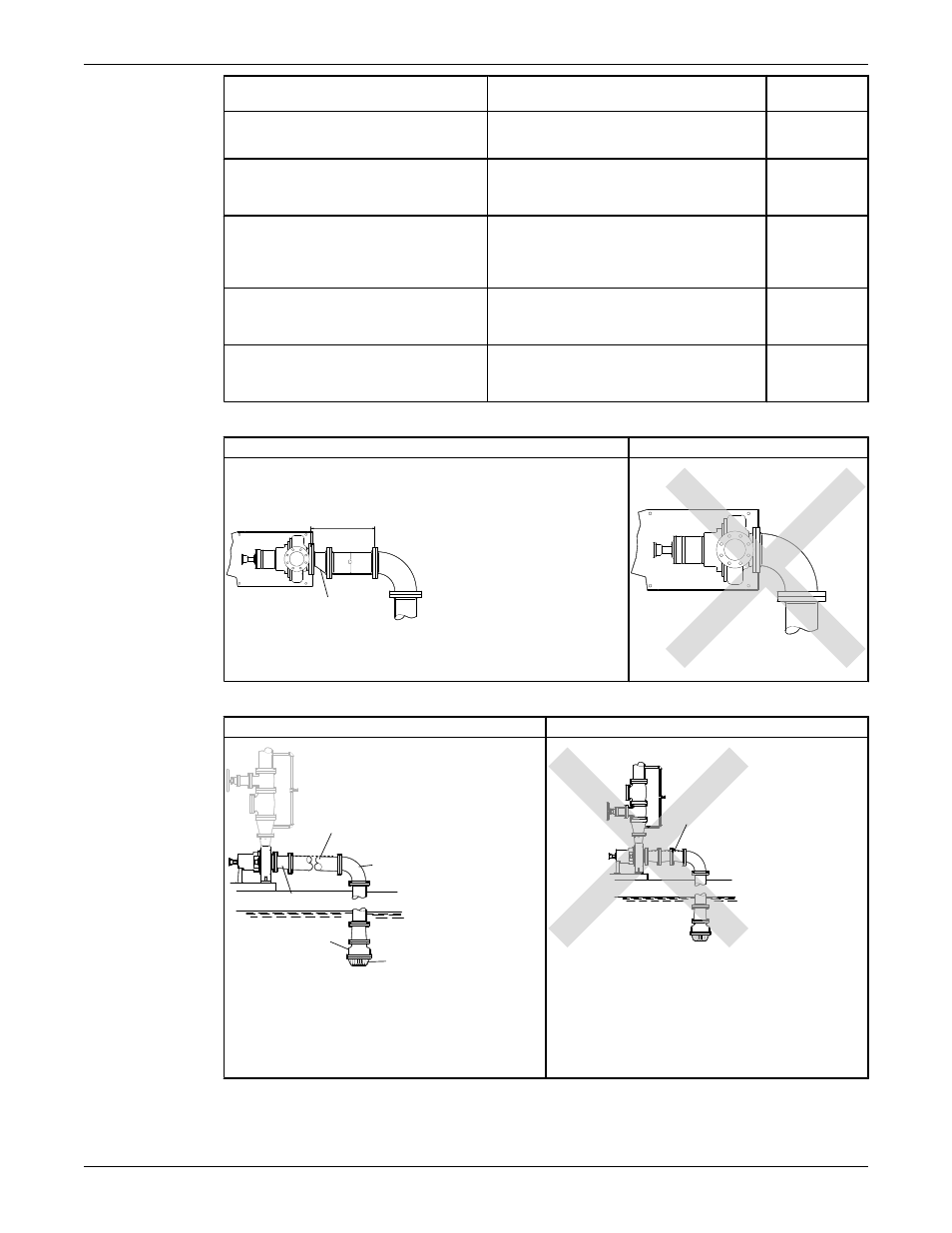

Пример: колено расположено близко к отверстию всасывания насоса
Правильно Неправильно
Минимальное расстояние между приемным фланцем насоса
и ближайшим коленом должно равняться пяти кратному
диаметру трубы.
1
2
1. Достаточное расстояние для предотвращения кавитации
2. Эксцентрическая переходная муфта с плоской верхней частью
Пример: оборудование всасывающего трубопровода
Правильно Неправильно
1
2
3
4
5
1. Всасывающий трубопровод плавно поднимается
от источника подачи жидкости
2. Колено большого радиуса
3. Сетчатый фильтр
4. Клапан в нижнем конце трубы
5. Эксцентрическая переходная муфта с плоской
верхней частью
1
1. Воздушная пробка по причине отсутствия
эксцентрической переходной муфты и
неправильной установки всасывающего
трубопровода (недостаточно плавный подъем от
источника жидкости)
Установка (продолжение)
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию 23
