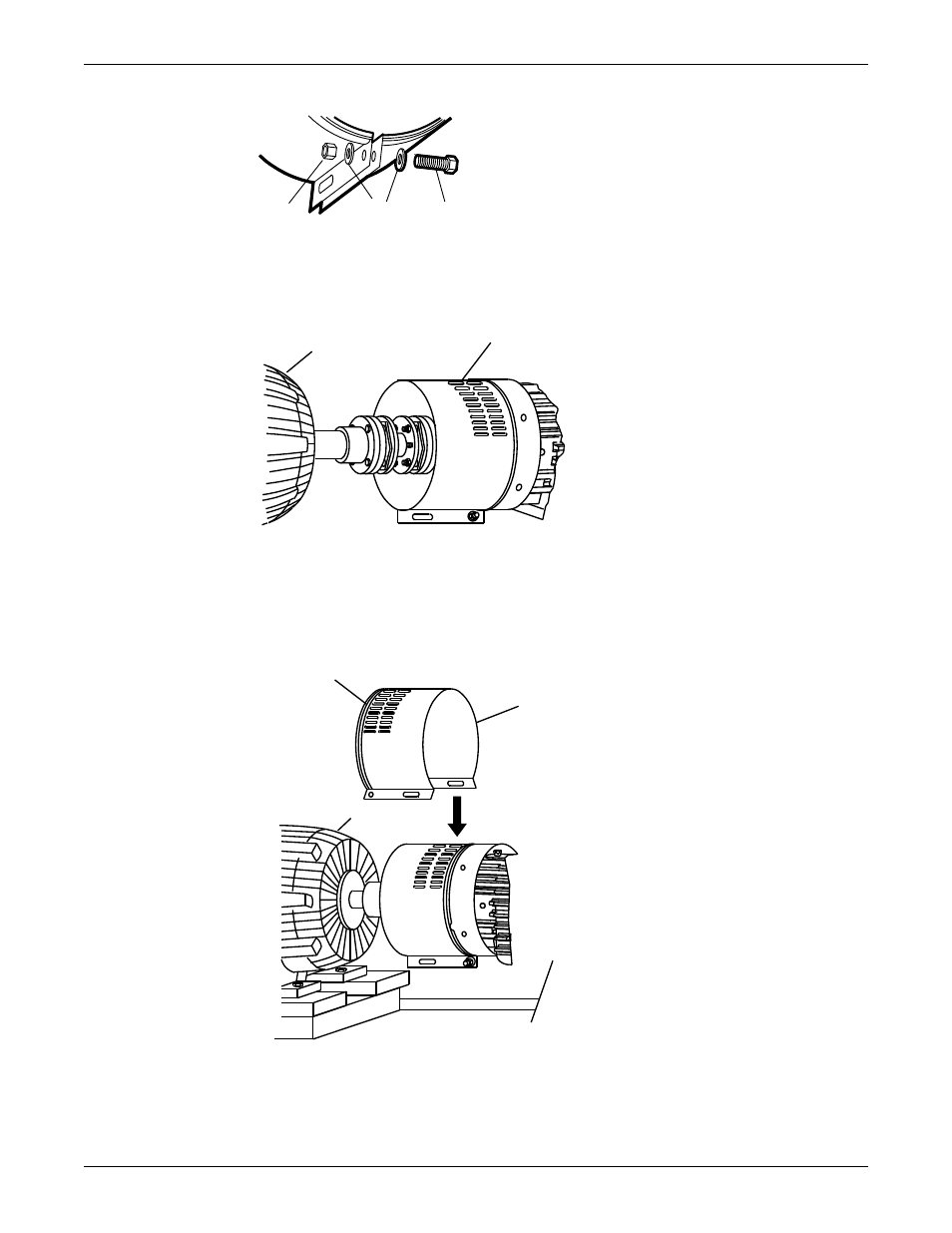

На следующем рисунке приведена правильная последовательность элементов.
1
2
3
1.
Гайка
2.
Шайба
3.
Болт
На следующем рисунке изображена установка в сборке.
1
2
1.
Привод
2.
Половина кожуха муфты
6. Слегка расширьте отверстие второй половины защитного кожуха и наденьте его на
установленную половину таким образом, чтобы кольцевая канавка на второй половине кожуха
была обращена к приводу.
1
2
3
1.
Кольцевая канавка
2.
Половина кожуха муфты
3.
Привод
7. Наденьте концевую пластинку на вал привода и поместите концевую пластинку в кольцевую
канавку задней части половины защитного кожуха муфты.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
41
