1
2
3
4

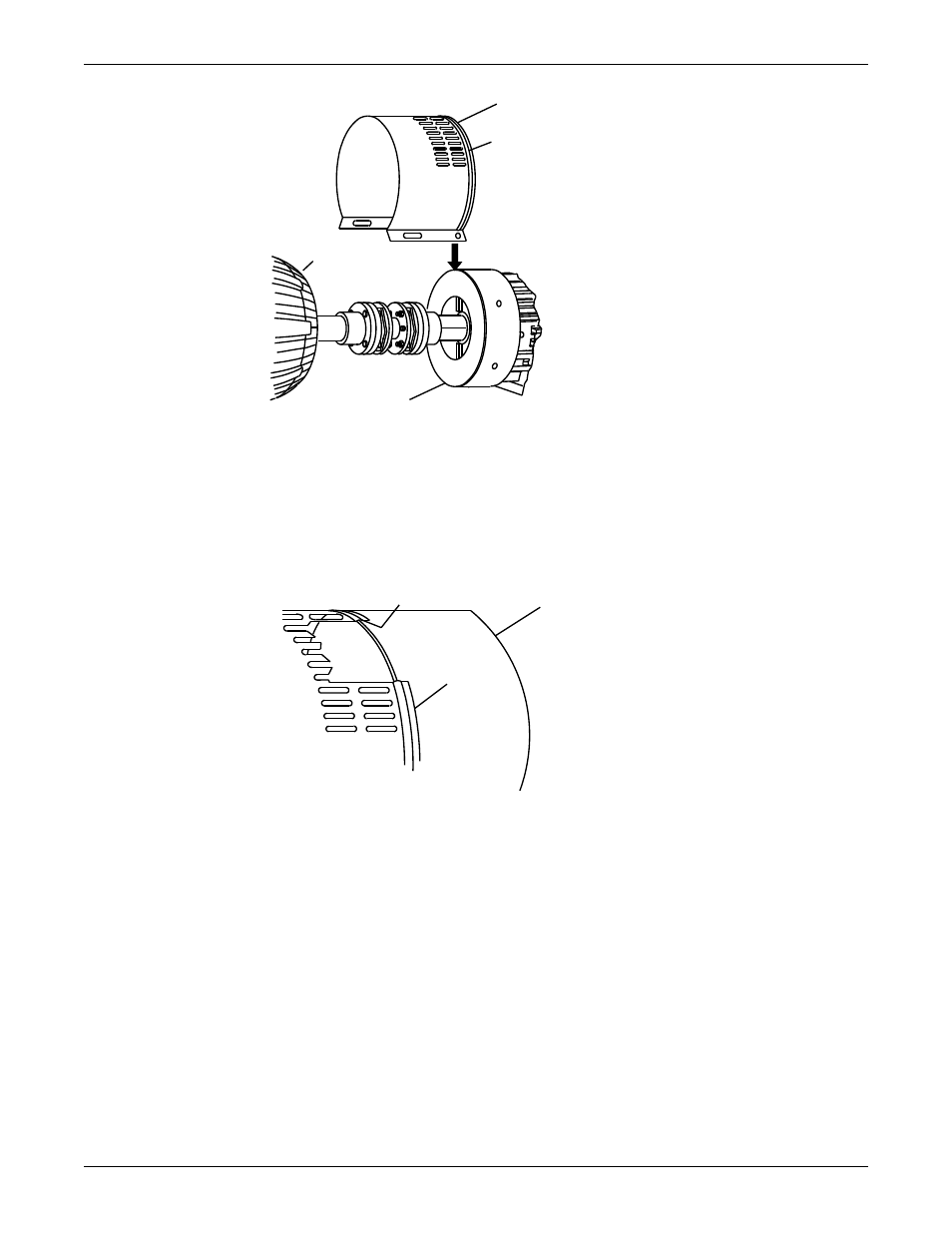

1. Задняя половина кожуха муфты
2. Кольцевая канавка
3. Защитное устройство лопасти отражателя
4. Привод
Кольцевая канавка защитного кожуха размещается охватывает концевую пластинку.
Разместите отверстие (фланец) таким образом, чтобы он не пересекался трубопровода, но был
доступен при установке болтов.
1
2
3
1. Кольцевая канавка
2. Защитное устройство лопасти отражателя
3. Половина кожуха муфты
3. Наденьте на болт одну шайбу и пропустите болт в круглое отверстие переднего торца
половины защитного кожуха.
4. Наденьте вторую шайбу на выступающий конец болта.
5. Навинтите гайку на выдающийся конец болта и плотно затяните.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
40 Модель 3700, API 610 10-е издание / ISO 13709 Руководство по установке, эксплуатации и техобслуживанию
