12. Линия подачи топлива
PNEG-708-RU Башенная зерновая сушилка - электрическая 99
Управляющая линия подачи топлива (продолжение)

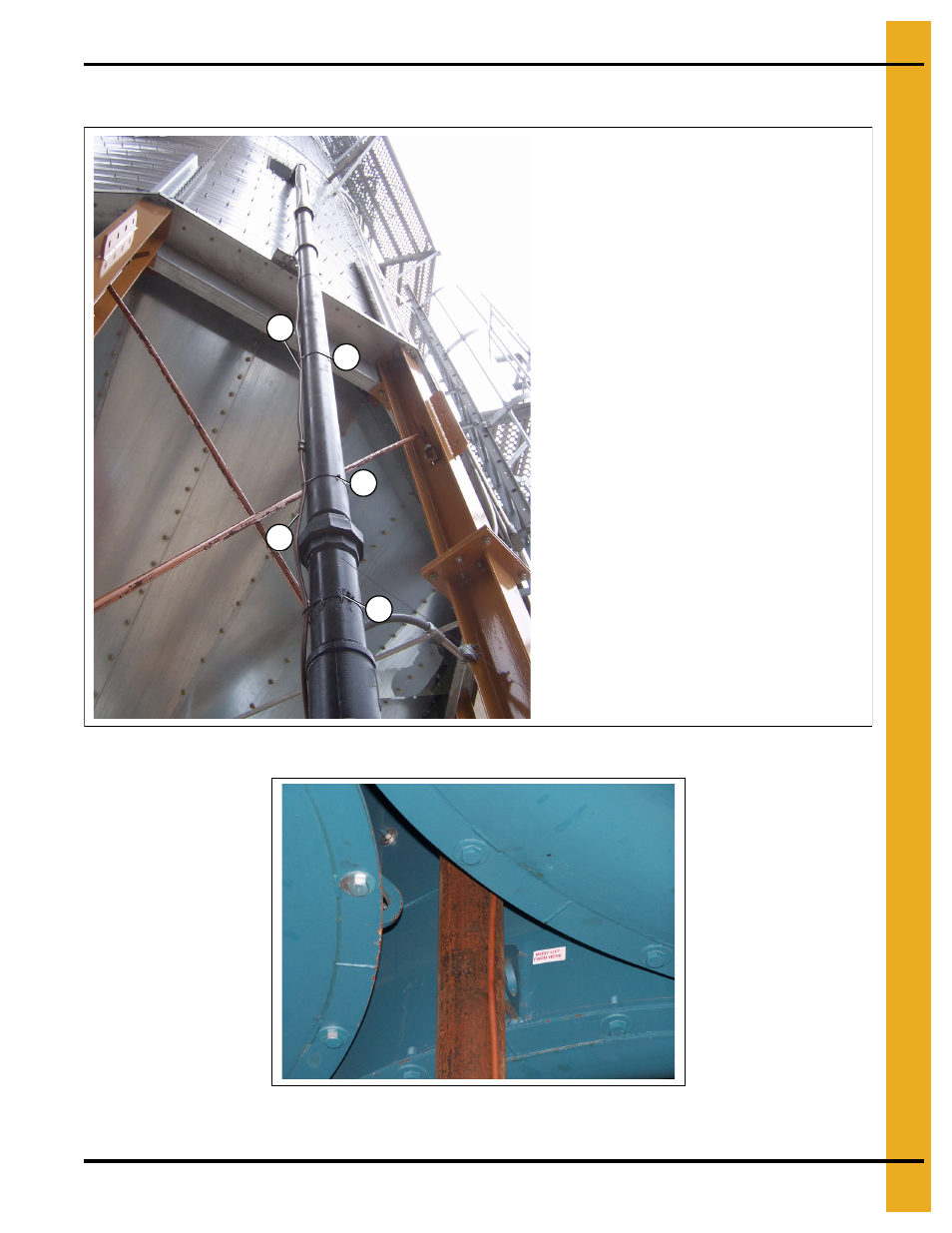

Рисунок 12J Завершенный медный управляющий трубопровод 3/8" и трубопровод природного газа 4".
Все надежно крепится и весь топливный трубопровод башенной сушилки окрашивается краской.
Рисунок 12K Управляющий медный трубопровод, продолжающийся в холодильной камере сушилки, вверх
через вентиляторы к точке концевой заделки в горелке. ПРИМЕЧАНИЕ. Обратите внимание на
неокрашенную линию трубопровода.
A. Медный трубопровод 3/8" управляющей
линии подачи топлива
B. Равномерно крепится к топливной линии
4" с помощью устойчивых к погодным
условиям замков для проволоки.
A
B
B
A
B
