12. Линия подачи топлива
PNEG-708-RU Башенная зерновая сушилка - электрическая
95

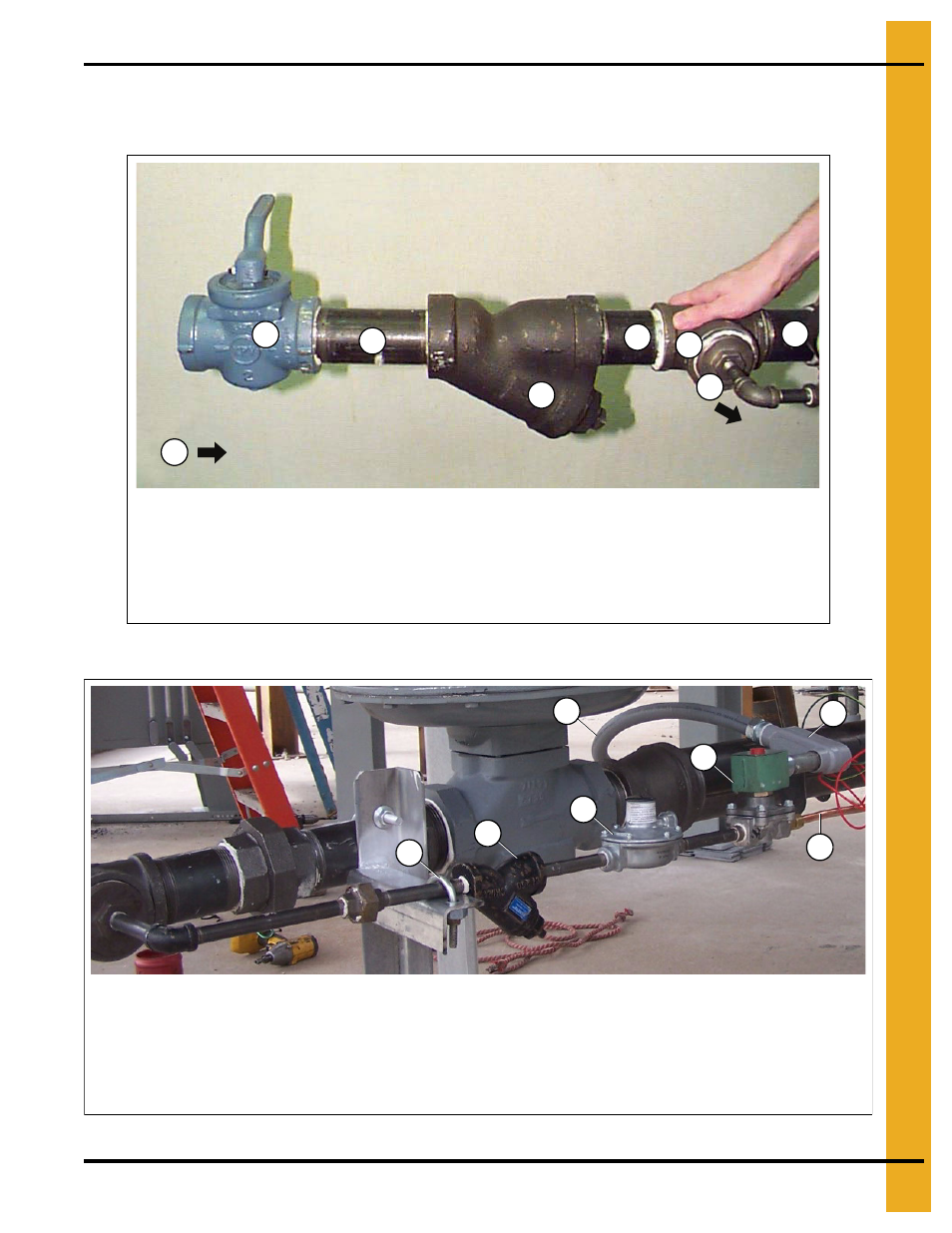

Линия подачи топлива - демонстрационные изображения в
увеличенном масштабе
Рисунок 12C
Рисунок 12D
A. Основной топливный трубопровод
B. Запорный (впуск линии подачи топлива)
C. Штуцер
D. Сетчатый фильтр с функцией очистки
E. Тройник
F. Управляющая линия подачи топлива
A
C
D
C
E
F
C
B
A. Зафиксирован
B. Сетчатый фильтр
C. Регулятор давления
D. Электромагнит управляющего клапана
E. Гибкий герметичный кабелепровод 1/2"
F. Соединение кабелепровода LB 1/2"
G. Медный управляющий трубопровод 3/8"
A
B
C
D
E
F
G
